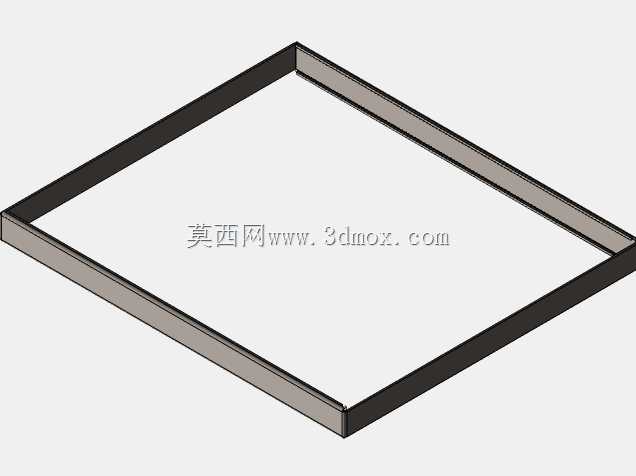

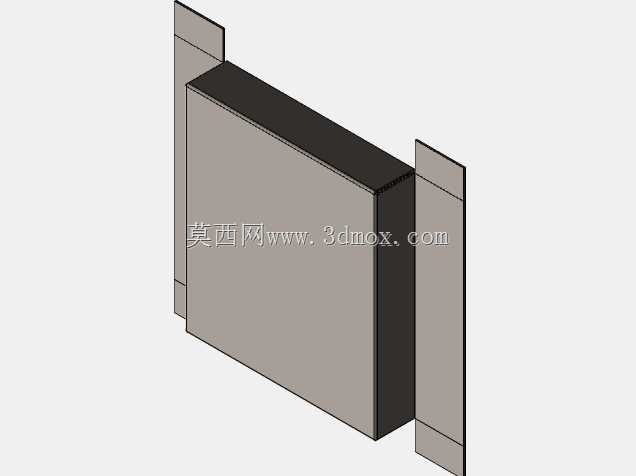

电气安装用嵌入式方形面板边框结构

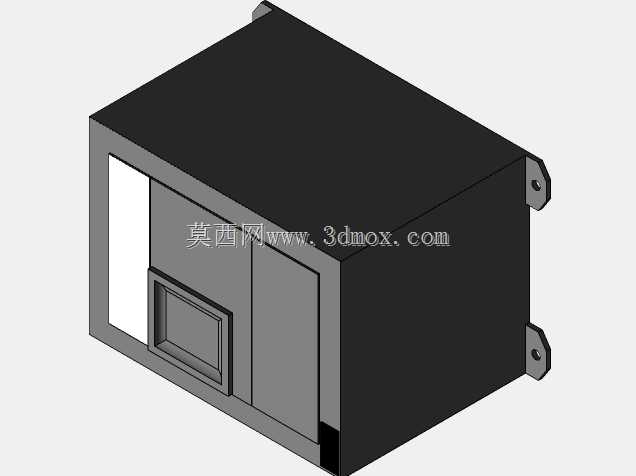

　　在低压配电末端、小型电源配套设备的安装场景里，这类方形边框结构的面板是现场施工中接触频率极高的配套构件，多数时候它承担着嵌入式安装场景下的接缝遮盖、安装位轮廓收边的作用，不管是墙面内嵌的电源模块安装，还是设备柜体上预留的嵌入式元件位，都需要这类边框来完成安装面的视觉过渡与结构限位。从实际使用的角度出发，这类面板边框不需要承担核心的电气导通或者承重载荷功能，但它的尺寸精度直接决定了最终安装完成后的外观贴合度，一旦外轮廓尺寸偏差超过1mm，安装后就会出现边框与安装面缝隙不均、局部翘起的问题，要是内框开口尺寸把控不到位，还会出现内部元件卡滞、无法顺利嵌入的情况，很多现场安装的返工问题，恰恰出在这类看似不起眼的配套结构件上。做这个结构的三维设计时，首先要明确的是安装边界的约束条件：常规嵌入式安装的场景下，边框的外翻边宽度需要控制在12-15mm区间，这个宽度既能够完全遮盖安装开孔时产生的墙面裁切毛边、柜体开孔公差，又不会因为边宽过宽占用过多的安装面空间，影响周边其他元件的布局。边框的折边高度需要匹配安装位的嵌入深度，通常这类配套电源模块的嵌入深度在20-30mm之间，折边高度做18mm即可，既能够给内部元件留出足够的嵌入余量，又不会因为折边过高导致安装时与墙体内部、柜体内部的加强筋产生干涉。

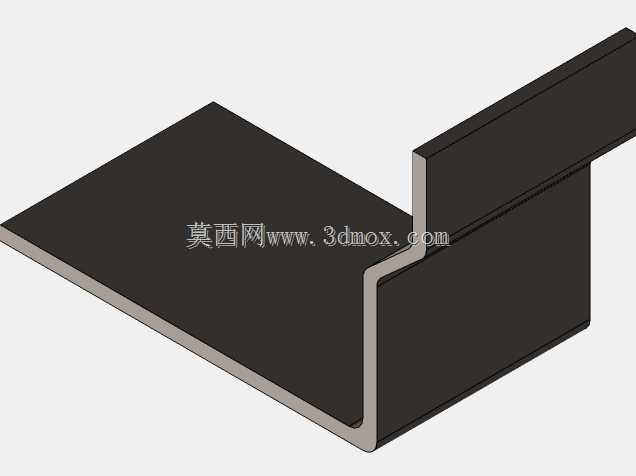

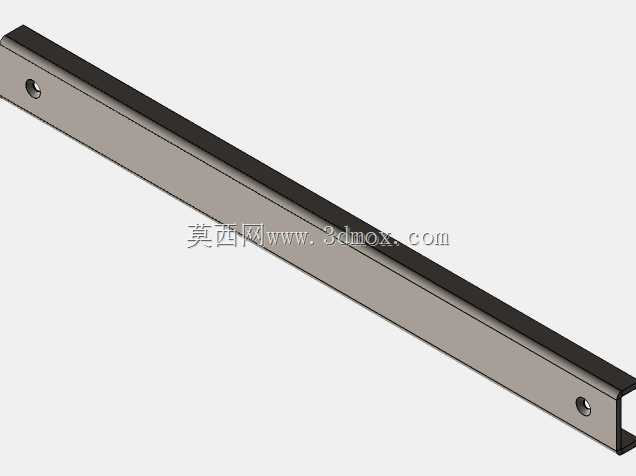

　　结构形式上采用等厚薄壁折边设计，板材厚度选1.2mm的冷轧钢板即可，这个厚度下折边完成后的边框整体刚性足够，不会因为日常的擦拭、轻微触碰就产生变形，同时材料成本也控制在合理区间。折边的衔接处采用45度拼角焊接后打磨平整的工艺，避免直角拼接处出现尖锐毛刺，同时保证边框四个角的垂直度误差控制在0.5mm以内，防止安装后出现边框歪斜的视觉问题。设计过程中需要特意规避几个现场常见的问题：首先是边框的内圈边缘需要做0.5mm的内倒角处理，避免内部元件嵌入时被板材的锐边刮伤表面涂层或者导线绝缘层；其次是外翻边的背面需要做0.2mm的深度浅槽，用来粘贴密封泡棉条，在潮湿区域安装时，这个结构可以阻挡水汽顺着边框缝隙进入安装位内部，提升配套电源模块的防护能力；另外在边框的两个对称折边上，需要预留两个M3的螺丝安装孔位，孔位距离边框端部的距离保持在边长的1/6位置，这个位置的固定力最均匀，拧紧螺丝后不会出现边框局部变形的问题。从应用场景的适配性来看，这类方形面板边框不仅仅可以用在电源变压器类的嵌入式安装场景，同尺寸规格下，也可以适配墙面开关、嵌入式指示灯、小型仪表的安装固定，只需要根据内部元件的实际尺寸调整内框开口大小即可，整体结构的通用性很强。做三维建模的时候，需要重点控制折边的折弯系数，因为薄板折弯时会存在材料拉伸的问题，如果直接按理论尺寸建模，生产出来的实物外轮廓尺寸会偏大，无法顺利嵌入预留的安装开孔，需要根据所选板材的材质、厚度，提前扣除对应的折弯余量，保证折弯成型后的尺寸与设计值完全匹配。

　　另外边框的表面处理通常采用静电喷塑，颜色选哑光白或者哑光黑，建模时不需要额外做表面纹理的细节，但需要在图纸中标注喷塑层的厚度控制在0.1-0.2mm，避免喷塑层过厚导致内框尺寸变小，影响内部元件的装配。很多刚接触结构设计的工程师容易忽略这类配套小件的尺寸公差，觉得只要大致形状做对就可以，实际上在批量安装的项目里，这类小件的尺寸偏差会累积成非常明显的安装质量问题，比如同一排安装多个面板时，每个边框偏差0.5mm，最后几个面板装完就会出现明显的高低差、缝隙差，严重影响最终的施工观感。

　　所以在建模阶段就要把安装的公差配合考虑进去：外轮廓尺寸按负公差0.2mm控制，保证边框可以顺利放入安装开孔；内框尺寸按正公差0.2mm控制，保证内部元件可以顺利嵌入；外翻边的平面度控制在0.3mm以内，保证安装后与墙面、柜体表面完全贴合，不会出现局部缝隙过大的问题。这类结构虽然简单，但恰恰是考验结构工程师对现场安装工艺、加工工艺熟悉程度的典型零件，没有复杂的曲面或者运动机构，所有的设计细节都围绕实际安装的便利性、外观的平整性、长期使用的可靠性展开，每一个尺寸的设定、每一个工艺结构的添加，都对应着现场安装或者加工生产中会遇到的实际问题，脱离实际应用场景做出来的模型，哪怕形状看起来一模一样，拿到现场安装时也会出现各种各样的适配问题。
