MOSO X6系列200W电源驱动结构设计

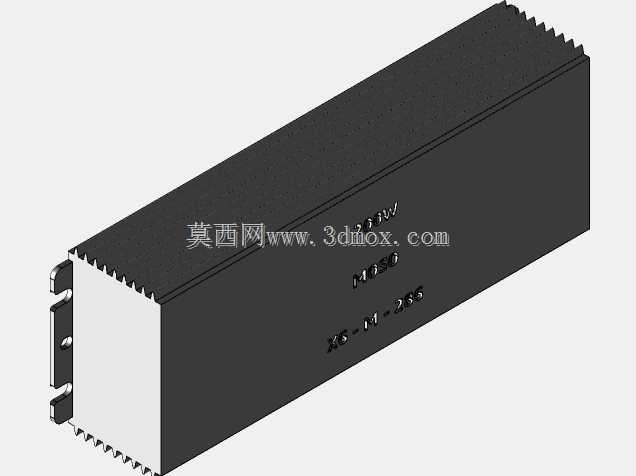

　　这款MOSO X6系列200W规格的电源驱动，在工业照明、户外亮化、商用显示配套的供电场景中有着极高的适配性，日常选型中常被用于大功率LED投光灯、隧道灯、工业设备状态指示模组的供电转换环节，核心作用是将前端输入的高压交流电转换为负载端适配的低压恒流输出，保障后端光电器件工作在稳定的电流区间，避免电压波动造成的光衰、频闪甚至器件击穿问题。从结构设计层面来看，整体采用长条形封闭式金属壳体，壳体表面做了细密的齿状散热筋结构，这些散热筋并非装饰性设计，而是沿着壳体长度方向均匀排布，在不额外增加产品整体宽度的前提下，最大化拓展了壳体与空气的接触面积，配合金属壳体本身的导热特性，能够将内部功率器件工作产生的热量快速导出到外部环境中，即使在密闭的灯具腔体内部长期满负载运行，也能将核心器件的工作温度控制在合理阈值内，延缓电容、功率管等易损器件的老化速度。

　　壳体两端的安装结构做了插片式卡扣设计，安装时不需要额外的固定转接件，直接对准灯具预设的安装卡槽推入即可完成固定，插片上预留的定位缺口能够和卡槽内的凸点形成限位，避免设备长期受震动影响出现移位、接插件松脱的问题，这种安装结构在高空作业的灯具维护场景中优势明显，能够大幅缩短现场更换配件的操作时间，降低高空作业的安全风险。从安装边界尺寸来看，整体长条形的构型充分考虑了常规灯具腔体的内部空间利用率，壳体的宽度和高度尺寸适配市面上绝大多数200W级投光灯、隧道灯的预留安装仓，不需要对原有灯具结构做额外的切削改造就能直接替换同规格的老旧驱动，在旧照明系统节能改造项目中能够大幅降低改造成本。

　　内部电路的布局采用分层隔离设计，高压输入侧和低压输出侧之间设置了绝缘隔离挡板，避免高压侧的电磁干扰串入低压输出回路，造成后端光电器件的工作异常，同时壳体接缝处做了凹凸咬合的密封结构，配合密封胶条能够达到常规户外使用的防护等级，应对雨天喷淋、潮湿环境下的凝露问题都有足够的防护能力。在设计思路上，这款驱动没有追求过度紧凑的体积，而是在散热空间、绝缘爬电距离、安装操作空间之间做了平衡，比如接线端子的位置预留了足够的手指操作空间，现场接线时不需要借助特殊的细长工具就能完成导线的压接固定，接线端子旁的标识采用模压成型的凹槽填漆工艺，长期在户外紫外线照射、高低温交替的环境下也不会出现标识模糊脱落的问题，方便后期维护时快速识别接线定义。壳体表面的参数标识采用激光蚀刻工艺，不会像丝印标识那样在长期受热后出现油墨脱落的情况，即使使用多年也能清晰辨认产品的额定参数、接线定义信息。在实际工程应用中，这类200W级的驱动常被用在厂区高杆灯、道路隧道照明、大型户外广告牌背光的供电场景中，这类场景的共性是供电环境波动大、设备安装位置维护不便、长期运行环境温湿度条件复杂，因此这款驱动在结构设计上特意强化了抗震动、耐温变、散热冗余的设计，比如壳体的壁厚比常规小功率驱动厚0.3mm，在运输、安装过程中不容易出现壳体变形挤压内部电路的问题，两端的接插件采用带锁扣的结构，导线接入后扣紧锁扣就能避免拉扯导致的导线脱落问题。

　　很多结构工程师在做照明产品结构设计时，往往会忽略驱动的安装边界和散热匹配问题，要么预留的安装空间过小导致驱动挤压变形，要么没有预留足够的散热空间导致驱动长期过热寿命缩短，这款驱动的外形尺寸和安装点位设计，充分参考了行业内同功率段产品的通用安装规范，能够兼容绝大多数现有灯具的安装结构，在选型时不需要重新开模调整灯具腔体结构，能够大幅缩短产品的开发周期。从三维建模的角度来看，这款产品的建模难点在于壳体表面的散热齿细节、两端安装插片的定位尺寸、接插件的位置公差，建模时需要严格把控各个安装特征的尺寸精度，因为这些特征直接决定了产品能否顺利适配对应的安装卡槽，散热齿的间距和高度也需要和实际产品保持一致，否则在做热仿真分析时会出现散热能力计算偏差，影响后续的产品可靠性评估。
