转盘式多工位电源变压测试装置结构

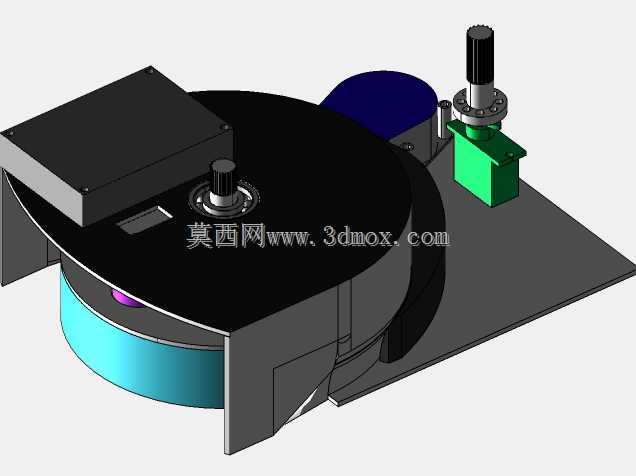

　　在中小功率电源变压器出厂检测环节，这类转盘式多工位结构的应用占比正逐年提升，核心是解决传统单工位测试上下料等待时间长、人工对位偏差大、测试节拍难以匹配前端绕线、浸漆工序产能的痛点。这套结构的核心承载是大直径回转圆盘，盘面做了发黑防锈处理，边缘做了3mm的倒角去毛刺处理，避免操作人员上下料时被锐边划伤，圆盘下方的承载座采用阶梯式结构，下部的浅蓝色筒体是回转支承的安装腔体，内部预留了导电滑环的走线空间——因为多工位测试需要给每个工位的待测件通测试电压、回采信号，普通走线会随着转盘回转出现线缆缠绕断裂的问题，导电滑环的安装腔直径留了120mm的余量，既可以容纳标准型号的过孔滑环，也预留了后续增加信号通道的改造空间。

　　盘面左上角的黑色方形盒体是测试工位的绝缘防护仓，仓体采用2mm厚的电木板加工，内部可以容纳耐压测试、空载电流测试的探针模组，仓盖和转盘之间做了15mm的重叠挡边，避免测试过程中人员误触带电部位，符合低压电器测试的安全防护要求。盘面靠近中心位置的黑色旋钮组件是工位快速锁紧结构，配合每个工位底部的定位销，可以实现待测变压器工装的快速换装，换型时间可以控制在10分钟以内，适配不同引脚排布、不同安装尺寸的电源变压器测试需求。

　　转盘侧后方的深蓝色弧形罩是回转驱动的防护壳，内部容纳槽轮机构或者凸轮分割器的动力传输部分，这类间歇回转机构的定位精度可以控制在±0.05mm以内，完全满足变压器测试探针和引脚对位的精度要求，不需要额外增加视觉对位结构就能保证测试接触的可靠性，能有效控制设备的整体制造成本。右侧伸出的立式安装组件是测试端的升降压合结构，上部的黑色圆柱是导向轴支座配套的直线轴承，下部的绿色安装座是测试探针板的固定位，当转盘转动到测试工位停止时，这个升降结构会带动探针板下行，和转盘上待测变压器的引脚精准接触，完成耐压、空载、负载等一系列电性能参数测试，压合行程预留了20mm的可调空间，可以适配不同高度的待测产品。

　　从安装边界来看，整套结构的底座采用平板式安装设计，底板厚度为8mm，四个角预留了M10的膨胀螺栓安装孔，整体占地尺寸控制在600mm见方以内，可以直接放置在标准的车间工作台上使用，不需要额外做地基处理，也方便在现有生产线的工位之间灵活挪动。整套结构的设计没有采用复杂的非标定制零件，大部分结构件都可以采用标准型材、标准机加工件拼装，回转支承、直线轴承、紧固件都采用市面通用标准件，后期维护更换配件的成本很低，适合中小规模变压器生产企业的产线升级改造使用。在实际应用中，这类转盘结构可以根据产能需求配置4-8个不等的测试工位，操作人员只需要在上下料工位完成待测件的放置和成品取下，测试过程完全由机构自动完成，单台设备的测试节拍可以达到3秒/件，比传统单工位测试设备的效率提升3倍以上，同时因为采用了机械定位对位，避免了人工手持测试探针接触不良、对位偏差导致的测试误判问题，测试结果的一致性也能得到有效保障。设计过程中特意将驱动部分、防护部分、测试执行部分做了模块化拆分，每个模块都可以独立拆装，后续如果需要增加测试项目，只需要更换对应的探针模组和测试仓结构，不需要对整体转盘底座做大规模改动，设备的复用性很强。
