MOSO100W电源驱动变压器结构设计

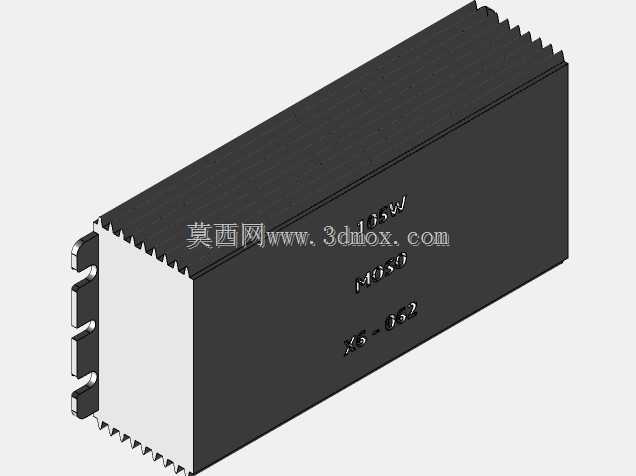

　　这款100W规格的电源驱动变压器，主要面向工业级LED照明、小型工控设备供电场景设计，在户外亮化工程、工业控制柜内部供电、商用显示屏驱动等场景中都能适配，核心作用是将前端输入的高压交流电转换为后端负载所需的稳定低压直流，同时实现输入输出端的电气隔离，避免后端低压侧的敏感元器件被电网浪涌、尖峰电压击穿，也能降低负载端漏电带来的安全隐患。从结构设计来看，整体采用长方体封闭式壳体，壳体顶部做了密集的平行齿状散热筋结构，这部分设计是考虑到100W功率下器件持续工作的温升需求，散热筋直接和内部磁芯、绕组的导热衬垫接触，能把绕组工作产生的铜损、磁芯工作产生的铁损热量快速传导到壳体表面，通过自然对流完成散热，不需要额外加装散热风扇，既降低了设备整体的运行噪音，也减少了风扇故障带来的供电失效风险，适配长时间无人值守的工业运行场景。

　　壳体侧面预留了多组插片式接线端子，端子的排布间距严格遵循安规要求，高压输入侧和低压输出侧的端子之间预留了足够的电气间隙，避免高压侧通过空气爬电到低压侧，端子采用镀锡铜材质，焊接后接触电阻低，大电流通过时不会出现端子局部过热的问题，插片的厚度和宽度匹配100W功率下的载流量需求，长时间满负载运行时端子温升控制在安规要求的阈值内。安装边界上，壳体底部为平整安装面，可直接通过螺丝固定在设备的金属安装板上，安装孔位的间距适配常规工业电源的安装标准，不需要额外定制安装支架，设备整体的外形尺寸紧凑，在控制柜内部排布时不会占用过多的走线空间，壳体边缘做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员或者破坏相邻线缆的绝缘层。

　　设计过程中优先考虑了器件的环境适应性，壳体采用阻燃工程塑料材质，达到UL94-V0阻燃等级，即使内部绕组出现异常过热，壳体也不会出现明火蔓延的情况，适配工业现场复杂的消防要求；壳体的拼接处做了卡扣加密封胶条的结构，能达到基础的防尘防潮能力，可在多尘、轻度潮湿的车间环境下稳定工作，不会因为粉尘堆积在绕组表面造成绝缘下降。绕组设计上，采用分层绕制的结构，初级绕组和次级绕组之间加了绝缘隔离层，绕组的线径经过载流量核算，满负载运行时绕组的电流密度控制在合理区间，避免长期过热造成绝缘层老化加速，磁芯选用高导磁率的铁氧体材质，工作频率适配常规开关电源的驱动频率，能在保证功率输出的前提下降低磁芯损耗，提升整体的转换效率。

　　在实际设备选型适配时，这款驱动变压器的输出参数匹配100W级别的LED灯组、小型工控板卡、传感器模组的供电需求，输入端的电压适配范围覆盖常规工业电网的电压波动区间，即使电网出现短时的电压波动，也能保证输出电压的稳定性，不会造成后端负载出现闪烁、重启的问题。接线端的标识清晰，高压侧、低压侧的端子旁都做了明确的极性和功能标识，现场接线时不容易出现接反、接错的问题，降低现场施工的出错概率。壳体表面的标识区域采用激光刻印工艺，不会因为长期使用出现标识磨损脱落的问题，后期设备维护时能快速识别器件的参数规格，不需要额外查找设备图纸。从三维建模的角度来看，这款模型完整还原了器件的所有结构细节，包括散热筋的齿距、接线端子的尺寸、安装孔的位置和深度，在做设备整体的装配干涉检查时，可以直接导入装配体，验证安装空间是否充足、接线位置是否和周边结构件存在冲突，也能用来模拟设备内部的散热风道走向，评估散热筋位置的空气流通效率，提前发现结构设计中存在的排布问题，减少后期打样整改的次数。
