五极立体声面板式电源连接插座结构

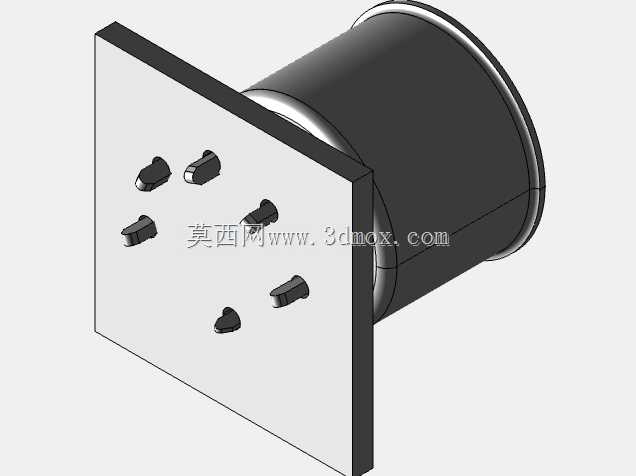

　　这类五极立体声连接插座，主要应用在专业音频设备、工业控制机柜、演播室音视频矩阵、舞台扩声系统的面板嵌装场景，承担多声道立体声音频信号、低压控制信号的稳定接驳功能，区别于民用两孔、三孔电源插座，五极的触点排布专门对应立体声传输的多通路信号需求，可同时完成左声道、右声道、接地、屏蔽、辅助信号的独立导通，避免不同通路信号之间的串扰，保障音频信号传输的保真度。从结构设计来看，该插座采用法兰盘嵌入式安装结构，前端方形法兰贴合安装面板表面，后端圆柱型腔体容纳内部导电触点与绝缘基座，安装时仅需在对应面板上开出匹配圆柱外径的安装孔，将插座后端从面板正面推入开孔，通过法兰盘上的定位结构或者配套卡簧完成固定，不需要额外的复杂紧固件，安装效率较高，适合批量设备的面板装配作业。

　　触点部分采用凸起式弹性接触结构，六个接触端子按照特定的间距排布在法兰盘内侧的绝缘基座上，每个触点的凸起高度经过精确计算，保证配套插头插入时，每个触点都能获得稳定的接触压力，既不会因为压力过大导致插头插拔阻力过高，也不会因为压力不足造成接触电阻过大、信号传输中断的问题，绝缘基座采用耐温、绝缘性能优异的工程塑料材质，将不同极性的触点完全隔离，避免相邻触点之间出现爬电、短路的风险。

　　在安装边界的设计上，法兰盘的方形轮廓尺寸大于后端圆柱腔体的直径，能够完全覆盖面板上的安装开孔缝隙，起到防尘、美观的作用，后端圆柱腔体的长度经过适配，能够兼容不同厚度的设备面板，从薄型1U机架设备的1.2mm钢板面板，到加厚型木质、塑料设备壳体的5mm壁厚面板，都能实现稳定安装，不会出现插座凸出面板过多或者陷入面板内部的情况。实际使用场景中，这类插座经常被布置在功率放大器、调音台、专业音频接口的前面板或者后面板上，用户可以直接从设备外部插拔立体声插头，不需要打开设备壳体，日常维护、线路切换都十分便捷，内部触点的载流能力按照低压信号传输的需求设计，能够满足音频信号、小功率控制信号的长期稳定传输，触点表面做了抗氧化处理，在长期暴露在设备外部的使用环境下，也不容易出现氧化锈蚀导致的接触不良问题。设计过程中，重点考量了插拔寿命与接触可靠性的平衡，每个弹性触点的弯折角度、材料厚度都经过反复验证，保证在数千次插拔循环后，触点仍然能够保持足够的弹性变形量，接触电阻维持在合格范围内，不会因为长期插拔导致触点松弛、信号断续。同时，插座的整体外形做了防呆设计，触点的非对称排布方式，让配套插头只能以唯一的角度插入，避免用户插反导致的信号接反、触点损坏问题，降低现场操作的失误率。

　　从结构建模的角度来看，该模型完整还原了法兰盘的安装定位特征、触点的排布位置、后端腔体的外形轮廓，结构设计人员在做整机面板布局时，可以直接调用该模型进行开孔尺寸核对、安装间隙校验，确认插座与周边其他接口、旋钮、按键的位置不会发生干涉，模拟实际装配后的整体效果，提前发现布局上的不合理之处，减少后续实物打样阶段的修改成本。在工业电气布线场景中，这类多极插座也可用于小功率控制回路的信号连接，五极的触点配置可以同时传输多路控制信号，减少面板上的插座开孔数量，让设备面板布局更加简洁规整，后端的圆柱型腔体内部预留了足够的接线空间，不管是焊接式接线还是压接式接线，都有充足的操作空间，方便生产线上的装配工人完成内部接线作业，不会因为腔体空间狭小导致接线困难、导线绝缘层被挤压破损的问题。
