ES6CCLEL组装式电源变压组件结构设计

　　在工业低压供配电、小型设备内置供电改造、工控柜局部电压转换场景中，这类长条型组装式变压单元的应用覆盖度非常高，不同于传统一体式浇筑变压器的厚重结构，该款组件采用分体组装式设计，单组单元可根据实际供电回路需求灵活拼接，适配不同功率等级的电压转换需求，在空间局促的设备内腔、壁挂式控制箱、移动作业设备的供电舱内都能找到适配的安装位置。从实际使用场景来看，这类变压组件常被用在自动化生产线的工位旁供电分支、小型检测设备的内置电压转换、户外便携作业装置的电源适配环节，相比常规变压器，它的长条形结构可以顺着设备内壁、安装梁的走向布置，不会占用过多横向安装空间，对于内部走线密集、安装面狭窄的设备来说，这种结构的空间利用率优势十分明显。

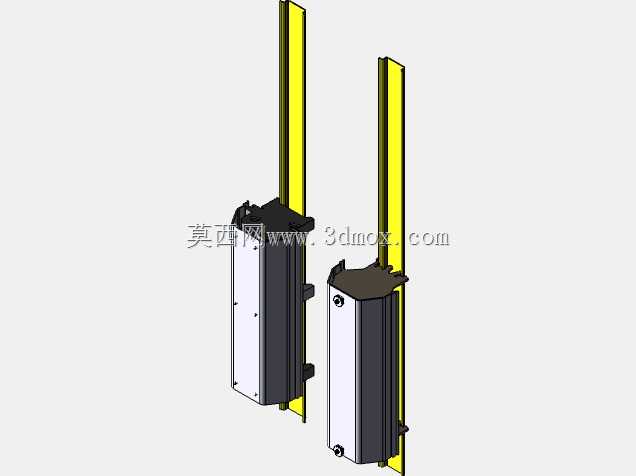

　　从功能特性上看，该组件的主体变压腔体采用密封式金属外壳，侧面预留了接线端子的安装位，顶部的黄色长条结构是集成式安装导轨兼散热延伸结构，既可以直接卡装在标准电气安装梁上，也能通过侧边的固定耳片用螺丝锁附在定制安装面上，外壳的黑白分色区域对应了高压进线侧与低压出线侧的分区，现场接线时可以快速区分接线区域，减少接错线的概率。组件底部预留了接地端子的安装位，满足电气设备的安全接地要求，外壳的拼接缝隙处做了折边扣合结构，组装时不需要额外打密封胶就能达到基础的防尘效果，适配车间多尘、轻度潮湿的使用环境。

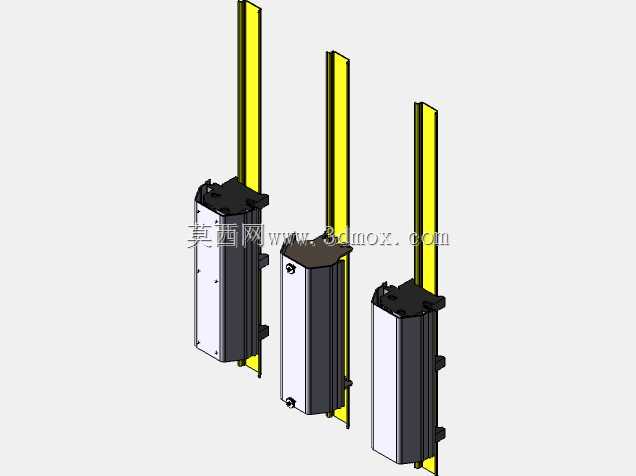

　　设计思路上，这款组件没有采用传统变压器的方正外壳造型，而是顺着内部铁芯与绕组的长条排布形态做了外壳适配，把原本需要外凸的散热结构整合到了安装导轨部分，黄色的导轨部分直接与内部铁芯的安装基座相连，工作时绕组产生的热量可以通过金属基座直接传导到外露的导轨上，借助设备内部的空气流动完成散热，不需要额外加装散热风扇，既降低了组件自身的运行噪音，也减少了后期维护的易损件数量。三个不同长度的单元对应不同的功率等级，长度越长的单元内部绕组匝数越多、额定转换功率越大，现场选型时可以根据实际负载功率选择对应长度的单元，不需要为了预留功率冗余选择过大尺寸的型号，进一步压缩安装占用空间。

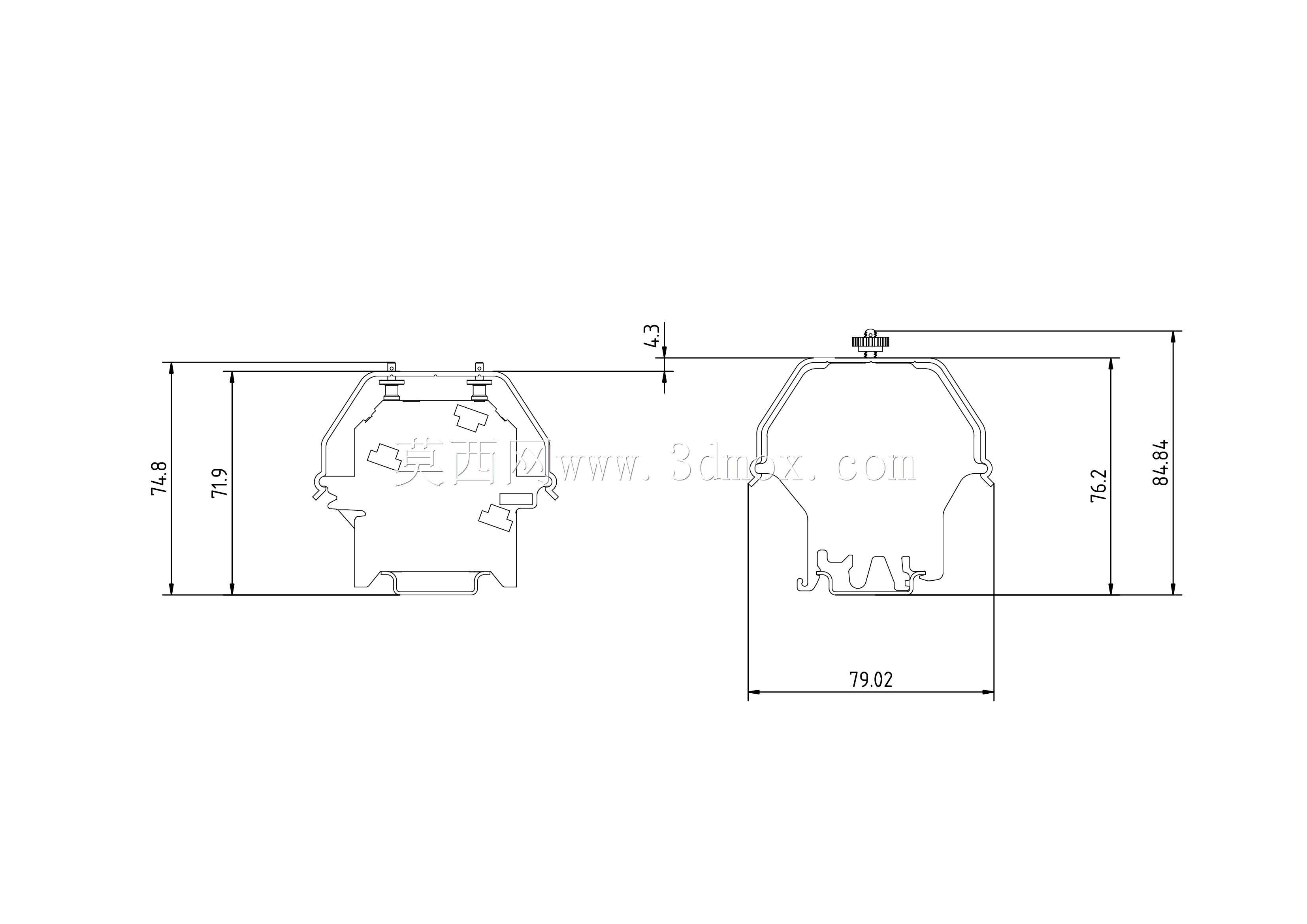

　　从安装边界来看，单组单元的横截面尺寸保持统一，不同长度的单元宽度、厚度尺寸完全一致，安装孔位的横向间距也做了统一设计，多组单元并排安装时可以共用同一根安装梁，固定孔位完全对齐，不需要在安装面上额外重新打孔。单元侧边的固定耳片做了腰型孔设计，实际安装时允许有2mm左右的位置偏差，降低现场安装的对位精度要求，哪怕安装梁上的预打孔位存在少量误差，也能顺利完成固定。组件的接线端全部布置在腔体的同一侧，现场布线时所有线缆可以从同一个方向走线，避免线缆交叉缠绕，也方便后期检修时快速排查接线故障。腔体外壳的边角处做了圆弧过渡处理，安装时不会划伤线缆绝缘层，也能避免安装人员被尖锐边角磕碰受伤。

　　在实际结构建模过程中，需要重点关注内部绕组与外壳的绝缘间隙设计，外壳内壁与绕组之间要预留足够的绝缘距离，避免高压侧与外壳之间出现爬电现象；安装导轨与内部铁芯的连接要保证足够的接触面积，才能确保热传导的效率，避免热量堆积在腔体内部加速绝缘层老化；不同长度单元的端盖结构做了通用化设计，所有长度规格的单元都可以共用同款端盖零件，减少生产过程中的零件种类，降低开模与物料管理成本。这类组装式变压组件的设计核心，就是在满足电气安全规范的前提下，尽可能压缩无效空间，提升安装适配性，同时通过结构通用化设计降低生产与维护成本，让组件可以适配更多不同场景的安装需求，不需要针对特定设备做大量定制化修改就能直接投入使用。
