车载外置楔形长杆通信天线结构

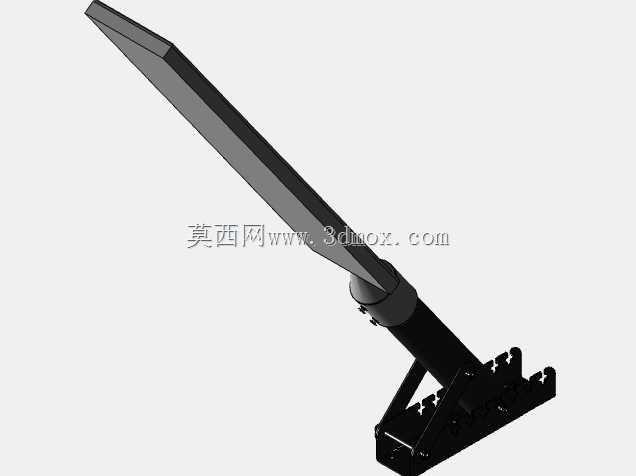

　　这款楔形长杆结构的外置通信部件，主要适配特种作业车辆、野外应急通信车、工程巡检车辆的顶部安装场景，在复杂户外工况下承担远距离信号收发的核心功能，区别于常规短棒状车载天线，其长杆楔形的结构设计，能够在车辆高速行进时降低风阻带来的结构载荷，同时提升信号接收的仰角覆盖范围，减少车身金属结构对信号的遮挡干扰。从结构设计逻辑来看，整体分为楔形辐射杆身、中部连接转轴、底部安装基座三个核心部分，杆身采用渐变楔形截面，从靠近转轴端的圆柱过渡段逐步收窄至顶端的楔形尖部，这种变截面设计一方面可以降低杆身整体重量，减少安装基座的长期静载荷，另一方面能够优化杆身的固有频率，避免车辆行驶过程中发动机振动、路面颠簸带来的共振问题，防止长期振动导致的连接部位疲劳松动。

　　中部的连接转轴部位设计有环形锁紧结构，可根据实际安装场景的信号覆盖需求，在0到75度范围内调整杆身的仰角，调整到位后通过侧面的锁紧螺栓完成固定，无需额外定制安装角度的转接件，适配不同车型的顶部安装平面倾角。底部的安装基座采用多齿卡接式固定结构，基座上预留的四个对称安装槽位，可兼容不同孔距的车载安装支架，无需在车顶重新打孔，直接通过U型螺栓或者压板结构即可完成固定，安装槽的长圆孔设计允许安装时存在±5mm的位置偏差，降低现场安装的对位精度要求，适合野外应急场景下的快速装配作业。

　　从安装边界尺寸来看，杆身总长度在收拢状态下不超过1.2米，展开至最大仰角时顶端距离安装基面的垂直高度约1.1米，基座整体安装 footprint 控制在180mm×120mm范围内，不会占用车顶过多的安装空间，同时基座底部设计有橡胶减震垫，能够隔绝车身传递的高频振动，避免杆身内部的辐射振子受振动影响出现性能偏移。在实际工程应用中，这类长杆楔形天线常被用于野外地质勘探车队、森林防火巡检车辆、应急通信指挥车的信号增强配套，相比普通吸盘式短天线，其信号增益能够提升3到5dB，在山区、林区等信号遮挡严重的区域，能够有效扩大通信覆盖半径，减少信号盲区。

　　设计过程中针对户外使用的耐候性需求，杆身表面采用硬质阳极氧化处理，基座部分采用喷塑防腐工艺，能够耐受-40℃到85℃的环境温度变化，同时具备防雨、防盐雾的能力，适配沿海、高海拔等极端工况下的长期使用。结构装配层面，杆身与转轴的连接采用过盈配合加侧面顶丝固定的双重连接方式，相比单一的粘接或者螺纹连接，能够承受更大的风载荷，在车辆时速120km/h的行进状态下，杆身的形变量控制在5mm以内，不会出现杆身晃动导致的信号波动问题。基座的卡接齿结构采用锯齿形咬合设计，当杆身受到侧向风载荷时，齿面的咬合作用力会随载荷增大而增强，避免长期使用后出现角度滑移的问题，无需定期重新校准仰角。在三维建模过程中，各部件的配合公差按照IT7级精度设定，转轴部位的转动配合间隙控制在0.1mm以内，既保证调整角度时的顺畅度，又不会出现间隙过大导致的杆身晃动，安装槽的尺寸公差按照通用车载安装标准设定，能够兼容市面上主流的车载天线安装支架，无需额外加工转接配件。
