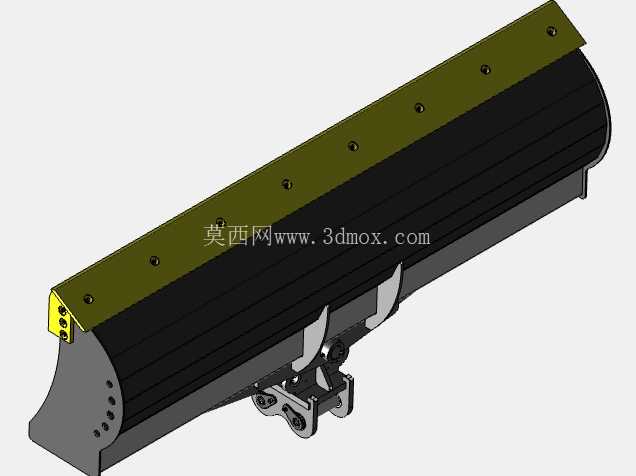

小型挖掘机倾斜式作业铲斗结构

在小型土方作业、庭院改造、市政边角施工、农业大棚土地整理这类场景里，常规直装式挖斗往往受限于铰接角度，没法在坡面修整、沟槽侧壁找平、斜向物料归集这类工况下高效作业，倾斜式铲斗就是针对这类痛点开发的专用属具。这套倾斜铲斗的结构设计，首先围绕小型挖掘机的整机载荷边界做了匹配，斗体采用弧形卷板焊接结构，刃口部位做了加厚耐磨处理，顶部的安装座预留了和挖机斗杆、摇杆铰接的销轴孔位，孔位同轴度公差控制在0.1mm以内，避免安装后出现偏载卡滞的问题。斗体背部的加强筋沿着物料受力方向布置，在铲取碎石、硬土的时候，能把载荷均匀分散到整个斗体框架上，避免局部应力集中导致焊缝开裂。和普通固定角度铲斗不同，这套结构的倾斜调节机构集成在斗体和安装连接座之间，通过铰接副的转动实现斗体相对于斗杆的角度偏转，偏转角度覆盖了常规施工中常见的坡面修整整需求，不需要反复调整挖掘机的站位，就能完成倾斜面的刮平、物料收拢作业。从安装边界来看，连接耳板的间距、销轴直径都匹配1-2吨级微型挖掘机的属具接口，不需要对挖机原有斗杆做额外改装，直接替换原有铲斗就能完成装配，铰接部位预留了润滑脂注油通道，日常维护的时候可以直接在外部加注润滑脂，减少销轴和轴套的磨损。斗体的刃口采用可更换式设计，通过沉头螺栓固定在斗唇位置，当刃口磨损到极限之后，不需要整体更换斗体，只需要拆下螺栓更换耐磨刃板就行，能大幅降低后期的使用成本。斗体侧面的侧刃也做了加厚处理，在进行侧边刮蹭作业的时候，能避免斗体侧壁直接被磨损，延长整个属具的使用寿命。在实际作业过程中，倾斜铲斗的优势主要体现在复杂地形的作业效率上，比如在修整道路边坡的时候，普通铲斗需要不断调整挖机的大臂、小臂角度，还要配合机身的偏转，才能贴合坡面，而倾斜铲斗只需要调整斗体的倾斜角度，就能让刃口完全贴合坡面，一次走刀就能完成平整作业，作业效率能提升40%以上。在进行沟槽开挖的时候，遇到倾斜的槽底设计，不需要人工下槽修整，直接通过倾斜铲斗就能完成槽底的成型，减少人工作业的安全风险。在物料归集作业里，比如散落在地面的砂石、渣土，倾斜斗可以调整角度把物料顺着一个方向收拢，不需要反复调整铲斗的姿态，减少操作手的动作强度。设计过程中，针对斗体的容积也做了优化，在保证不超过小型挖掘机倾覆载荷的前提下，尽可能扩大斗体的有效装载容积，斗体内壁做了光滑过渡处理，减少粘土、粘料的情况，卸土的时候能一次性卸净，不会有物料残存在斗体角落。连接部位的轴套采用自润滑耐磨铜套，配合表面淬火处理的销轴，在多粉尘的作业环境下也能保证长期转动灵活，不会因为粉尘进入出现卡滞。整个结构的焊接都采用连续角焊缝，关键受力部位做了坡口焊处理，焊接后做了应力消除，避免长期受交变载荷出现焊缝疲劳开裂。斗体顶部的防护板可以阻挡作业过程中飞溅的碎石、渣土，避免碎石砸到倾斜铰接机构，影响转动灵活性。从尺寸参数来看，斗体的宽度适配小型挖机的作业半径，不会因为过宽导致挖机载荷过大，也不会因为过窄影响作业效率，斗齿（如果配置的话）的间距也做了优化，在铲取硬土的时候能有效降低插入阻力，减少挖机液压系统的负载。这套结构在建模的时候，所有的配合面都做了公差匹配，安装孔位的位置度、铰接部位的间隙都按照实际工程机械的装配公差设定，直接导出工程图就能用于生产加工，不需要再做额外的尺寸调整。对于小型设备租赁商、个体施工户来说，这类倾斜属具的投入成本不高，但是能大幅拓展小型挖掘机的作业场景，原来需要人工配合完成的修坡、找平作业，现在单靠挖机就能完成，能承接更多类型的施工项目，提升设备的回报率。在日常维护方面，除了定期加注润滑脂、检查刃口磨损情况之外，不需要做额外的保养，铰接部位的密封结构能阻挡粉尘、泥水进入转动副，在泥泞、多尘的作业环境下也能稳定工作。
