双万向节螺旋桨传动轴结构设计

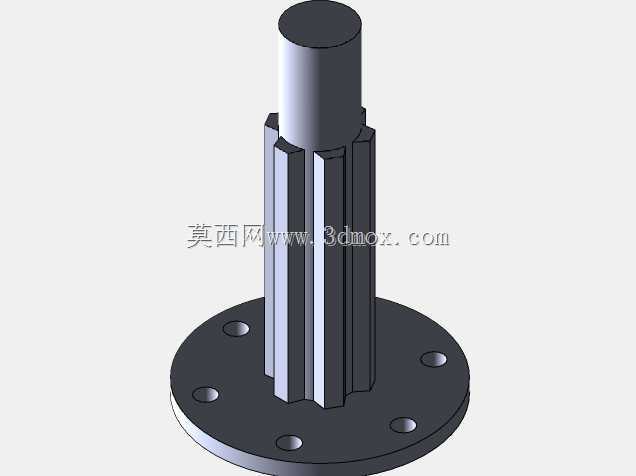

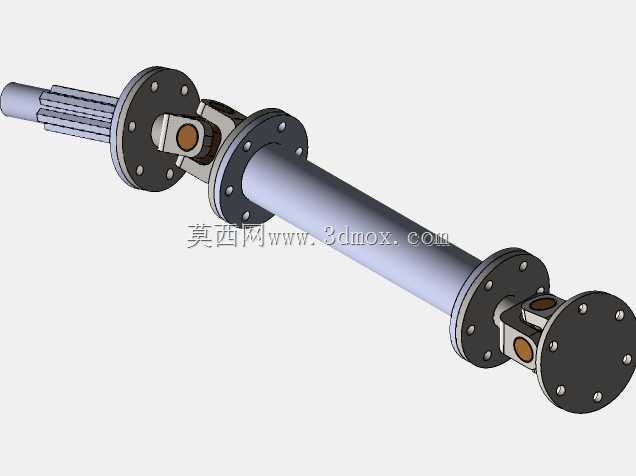

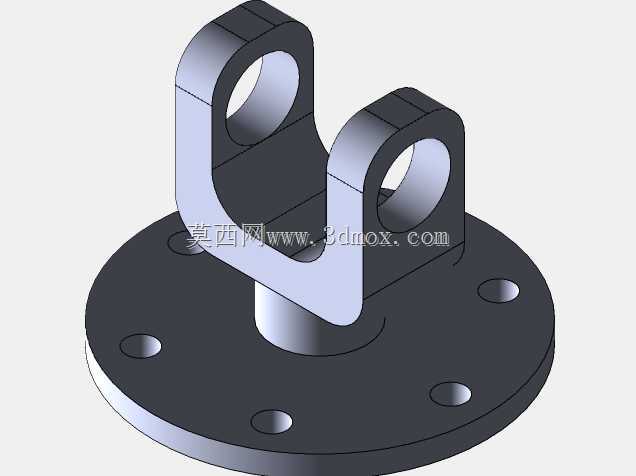

　　在动力传动系统的布局中，跨距较大且两端安装轴线存在微量偏移的场景十分常见，比如船舶动力舱内主机输出端与螺旋桨端的连接、特种车辆分动箱到驱动桥的动力传递，这类工况下刚性轴无法补偿安装误差与运行中的形变位移，双万向节结构的传动轴就成了这类场景的核心传动部件。这款传动轴采用两端十字轴万向节搭配中间空心轴管的结构，两端的法兰盘直接对接动力输出端与负载端的连接法兰，十字轴万向节的铰接结构可以在两轴轴线存在夹角的情况下持续传递扭矩，两端对称布置的万向节还能抵消单万向节传动时的转速波动，保证输出端转速与输入端保持一致，避免传动过程中产生附加冲击载荷。

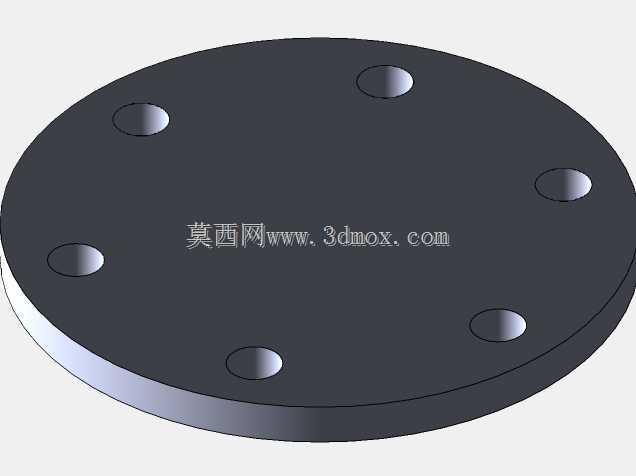

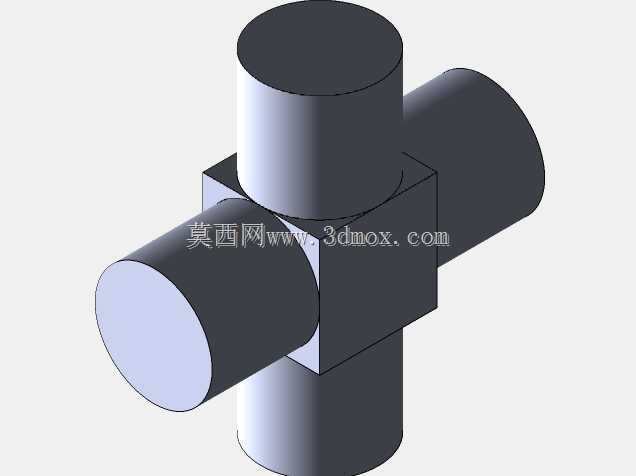

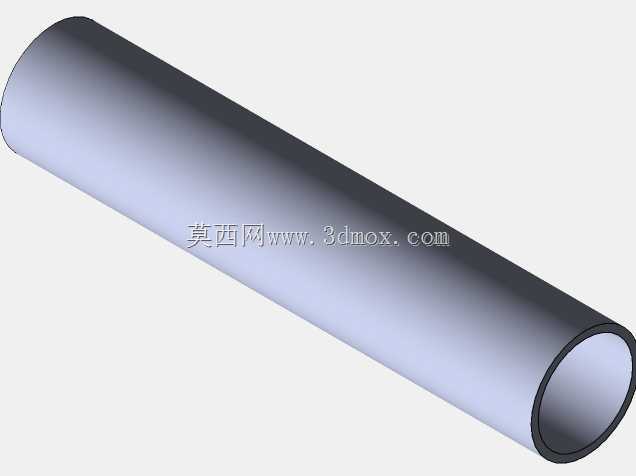

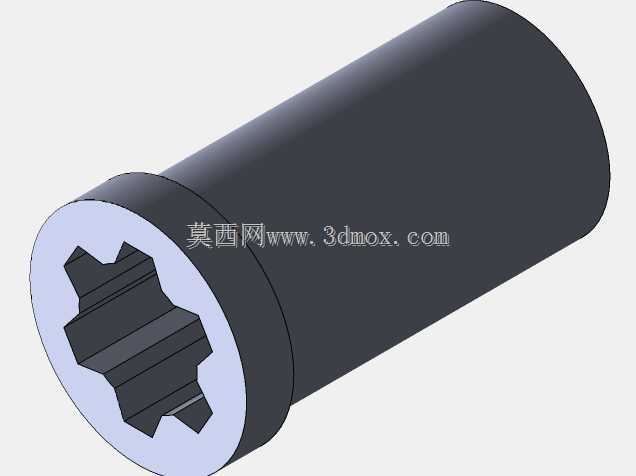

　　从结构设计逻辑来看，中间轴管选用空心结构并非单纯为了减重，相同外径的空心轴相比实心轴拥有更大的抗扭截面系数，在传递同等扭矩的情况下可以有效降低转动惯量，减少传动系统启动、换向时的惯性冲击，同时空心结构也能适配长跨距传动下的轴系挠度要求，避免高速转动时出现共振问题。两端的法兰盘采用圆周均布螺栓孔的设计，螺栓孔的位置度公差严格控制在0.02mm以内，保证安装时法兰端面与轴管轴线的垂直度，避免连接后出现端面跳动引发的振动。十字轴的轴颈部位设计有轴承安装位，配套的滚针轴承可以降低铰接部位的转动摩擦阻力，轴承端部的密封结构能阻挡外界粉尘、水汽进入铰接摩擦副，延长部件的维护周期。

　　在安装边界的考量上，这款传动轴的总长度适配1.2米至1.5米的中心距安装场景，法兰盘外径根据传递扭矩等级匹配对应规格，两端万向节的最大允许折角为15度，完全覆盖常规安装场景下的轴线偏移补偿需求，安装时只需保证两端法兰的螺栓孔对位，按规定扭矩拧紧连接螺栓即可完成装配，不需要额外调整轴系的同轴度，大幅降低现场安装的调试难度。实际运行过程中，当动力输入端存在小幅振动或者负载端出现冲击载荷时，万向节的铰接结构可以小幅吸收冲击能量，避免刚性连接下的应力集中导致轴件断裂，同时轴管本身的弹性形变也能缓冲一部分瞬时冲击，保护上下游的传动部件不受损坏。

　　在特种作业车辆的传动布局中，这类传动轴还可以根据底盘的布置需求调整中间轴管的长度，两端的万向节结构保持通用化设计，不需要重新开模制作铰接部件，只需要裁切对应长度的轴管与法兰焊接即可完成定制，能大幅缩短非标传动部件的生产周期。针对船舶螺旋桨传动的场景，这款传动轴的外露金属部件都做了防腐镀层处理，避免舱内高湿盐雾环境造成部件锈蚀，法兰连接面还设计有密封槽，安装时配套密封圈可以防止传动部位的润滑油泄漏，同时阻挡外界的海水水汽进入连接缝隙。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的推荐值设定，十字轴与轴承的配合选用过渡配合，轴承与万向节叉的安装孔选用过盈配合，保证转动部位的配合精度，同时避免运行过程中出现配合松旷的问题。轴管与两端万向节叉的连接采用圆周满焊的工艺结构，焊接部位设计有坡口，保证焊接深度满足扭矩传递的强度要求，焊接后还需要做动平衡校正，平衡精度等级达到G6.3以上，确保高速转动时不会出现异常振动。
