垂直轴H型Darrieus风力涡轮机结构设计

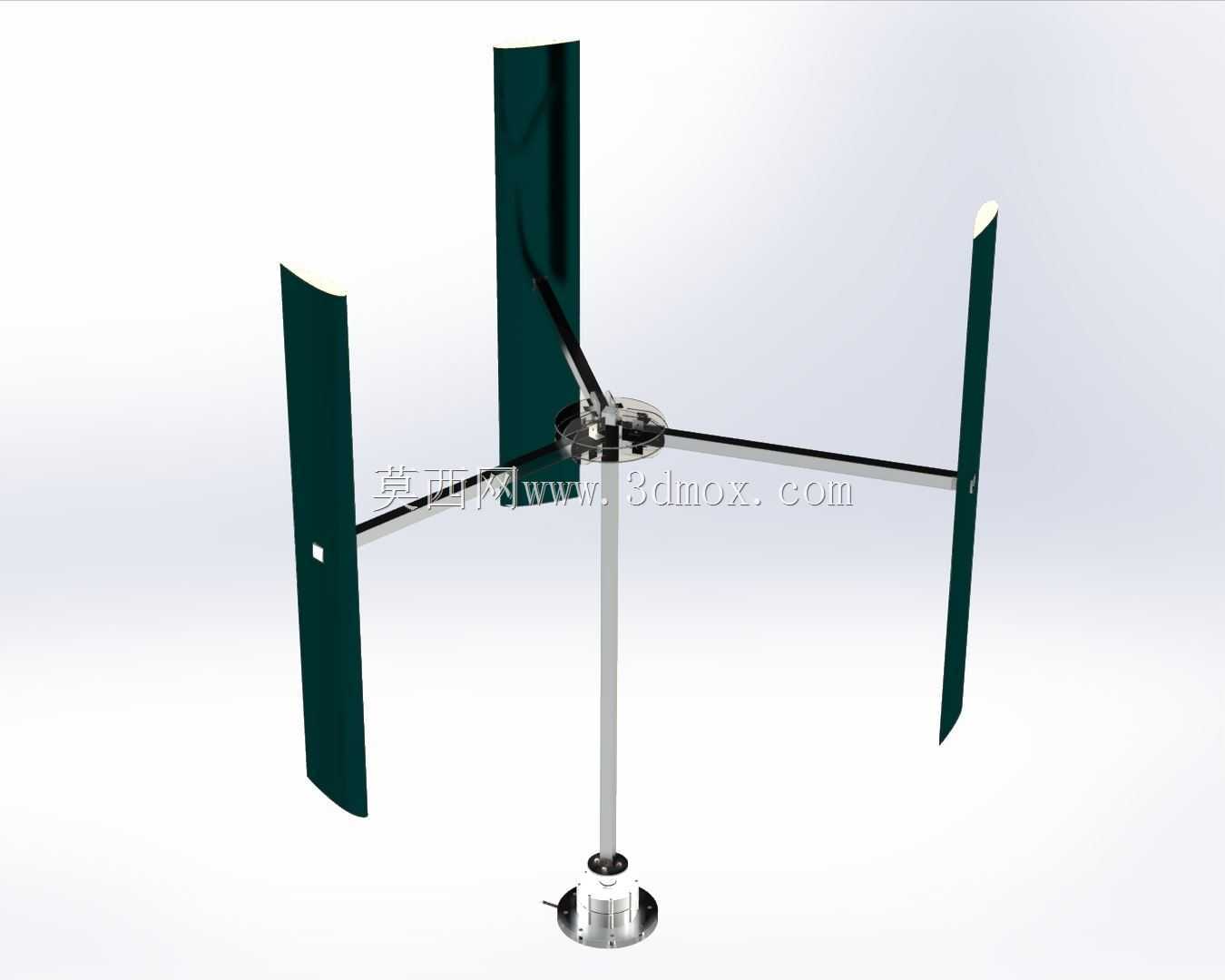

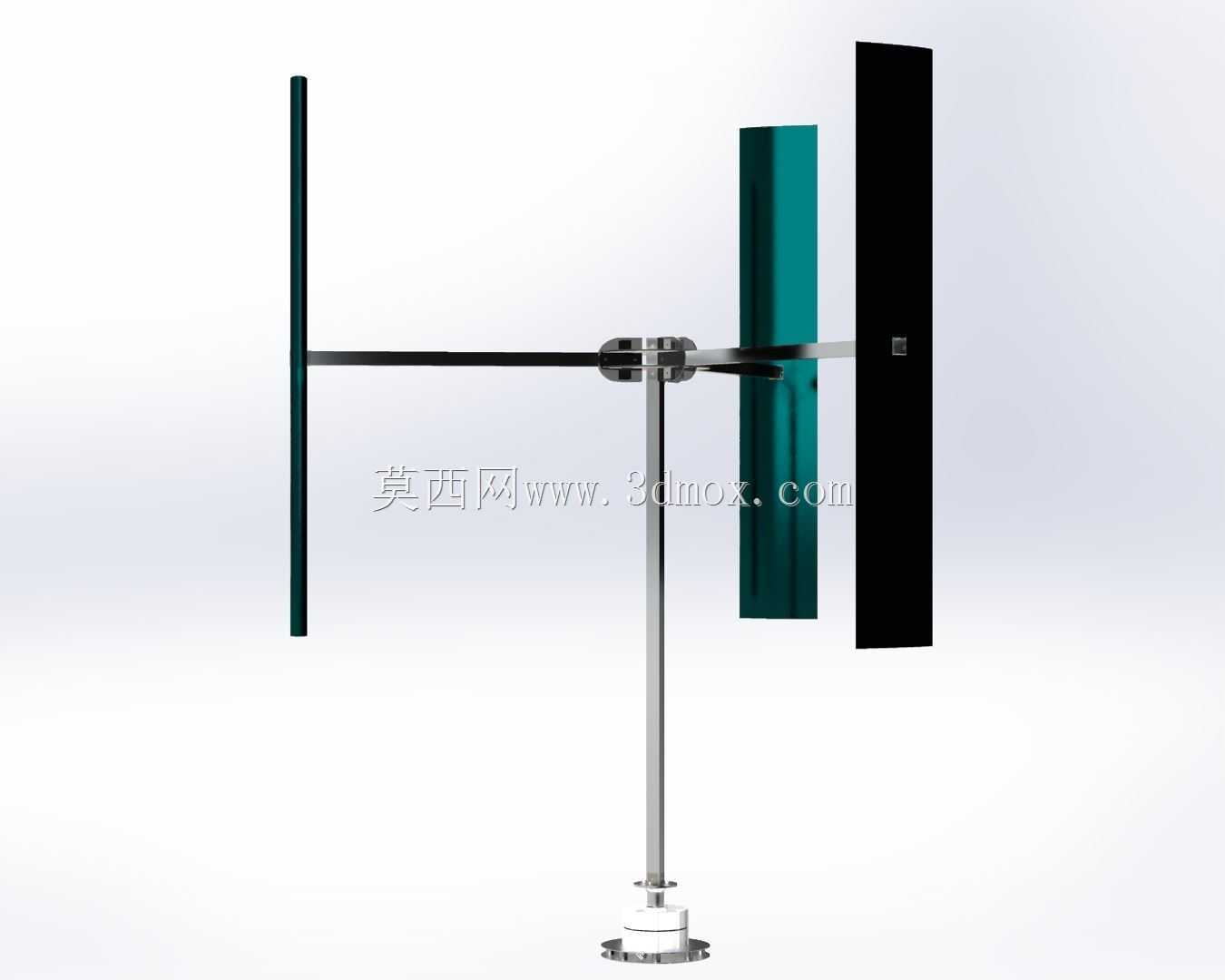

　　这款垂直轴H型Darrieus风力涡轮机的三维结构，核心面向分布式离网供电场景做适配，常见于山区散户供电、海岛基站备用电源、城市路灯配套供电、牧区小型用电点位补能这类对风向适应性要求高的部署场景，和传统水平轴风机不同，这类结构不需要加装偏航对风机构，不管来流风向从哪个角度切入，都能正常捕获风能做功，大幅降低了复杂风场环境下的机构故障率。从实际用途来看，该结构属于升力型垂直轴风机，启动后依靠叶片翼型的升力差带动主轴旋转，相比同尺寸阻力型垂直轴风机，风能利用系数更高，额定转速区间内的运行噪音更低，适合靠近人居场景的小型风电项目部署。

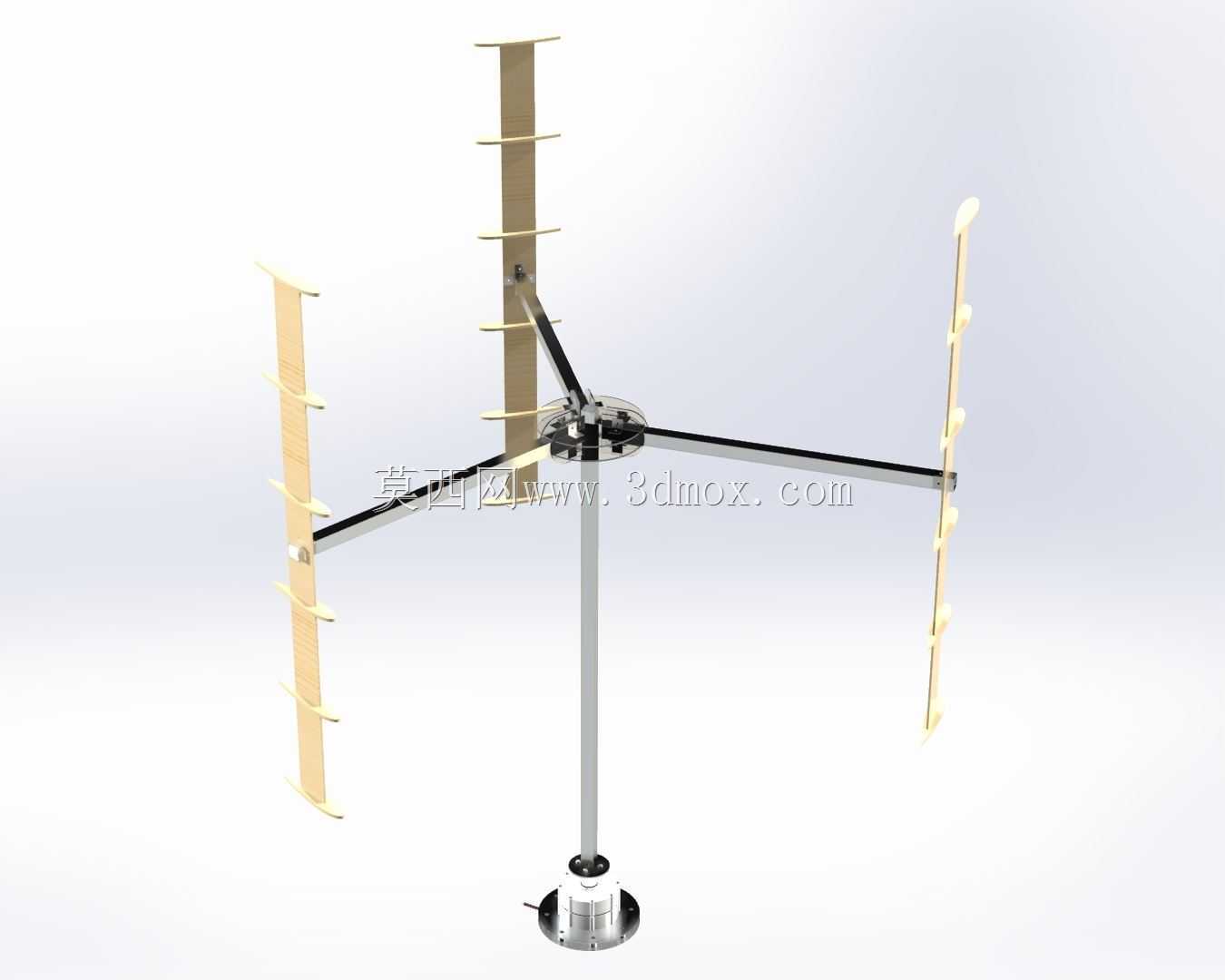

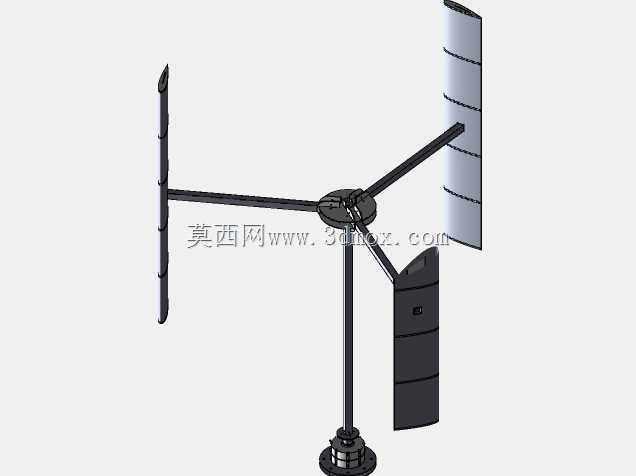

　　从功能特性上看，三叶片对称布局的设计，让转子在旋转过程中的动平衡更容易校准，运行时的主轴径向跳动量更小，能有效降低底部支撑结构的疲劳载荷，延长整机的维护周期；叶片采用直翼型设计，和传统弯叶Darrieus风机相比，叶片加工工艺更简单，不需要做复杂的曲面弯扭成型，普通复合材料模压或者铝合金型材裁切后做翼型修型就能满足使用要求，大幅降低了小批量生产的制造成本。设计思路上，整个结构做了模块化拆分：顶部的叶片连接横梁采用等截面直杆结构，和叶片、中心轮毂的连接位置都预留了标准紧固件安装位，现场安装时不需要做复杂的配焊作业，只需要按照定位孔位锁紧螺栓就能完成转子部分的组装；中心主轴采用空心圆管结构，在保证抗弯扭强度的前提下，尽可能降低转子部分的自重，减少底部轴承的轴向载荷；底部的安装基座设计了标准法兰盘结构，能直接和预制的混凝土基础塔杆对接，也可以适配不同高度的钢管塔架，安装边界的兼容性更强。

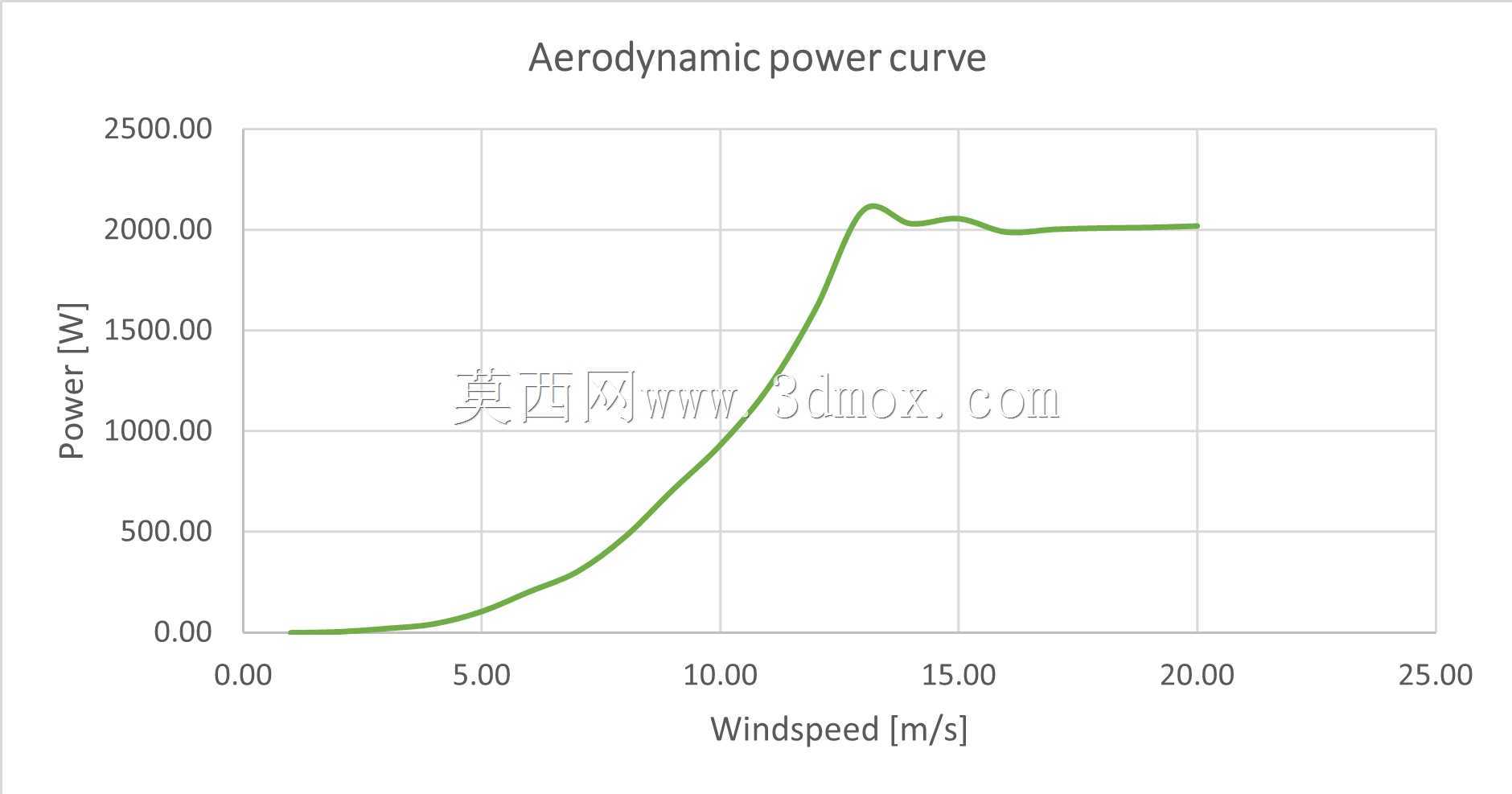

　　尺寸与安装边界方面，该结构的转子旋转直径和叶片高度做了等比例匹配，单叶片的展长和弦长比例经过优化，保证在3m/s的低风速下就能获得足够的启动升力，转子部分的整体重心落在主轴中心线上，安装时只需要保证塔架的垂直度偏差不超过千分之五，就能满足长期稳定运行的要求；叶片和横梁的连接位置设计了可调节的安装角结构，现场调试时可以根据部署区域的常年平均风速区间，微调叶片的安装攻角，平衡启动风速和额定转速下的风能捕获效率；中心轮毂内部预留了穿线孔位，主轴旋转时的动力输出线缆可以从空心主轴内部引出，连接到下部的发电机和整流逆变模块，避免线缆随主轴旋转出现缠绕磨损的问题。

　　另外，该结构的叶片外边缘没有突出的连接部件，旋转过程中的气动外形更流畅，叶尖涡流损失更小，同时也降低了高速旋转时部件脱落飞出的安全风险，适合在人员活动相对密集的区域做低空部署；整个转子结构没有易损耗的外露传动部件，日常维护只需要定期检查底部轴承的润滑状态和紧固件的锁紧力矩即可，不需要对叶片部分做频繁的检修维护，大幅降低了后期运维的人力成本。在结构强度校核层面，叶片的根部和横梁连接位置做了局部加厚处理，能承受12级强风下的气动载荷冲击，当风速超过切出风速时，对称结构的气动阻尼会自动限制转子的最高转速，不需要额外加装机械刹车机构就能避免超速飞车的风险，进一步简化了整机的机械结构，降低了故障发生的概率。
