多组件汽车动力总成结构设计方案

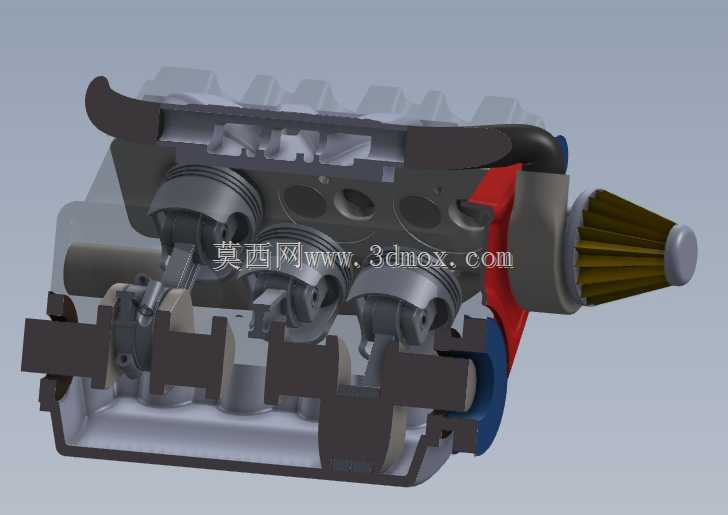

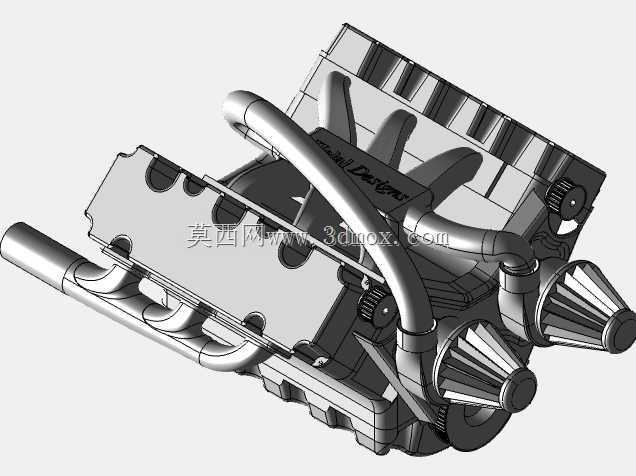

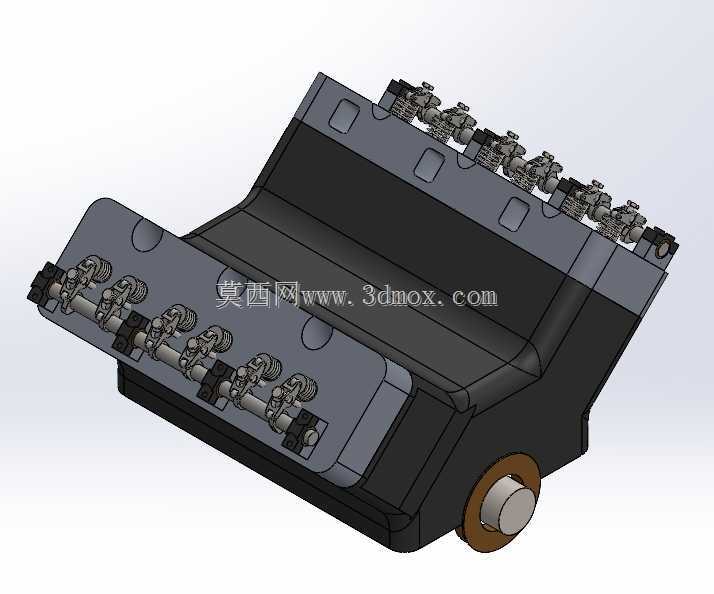

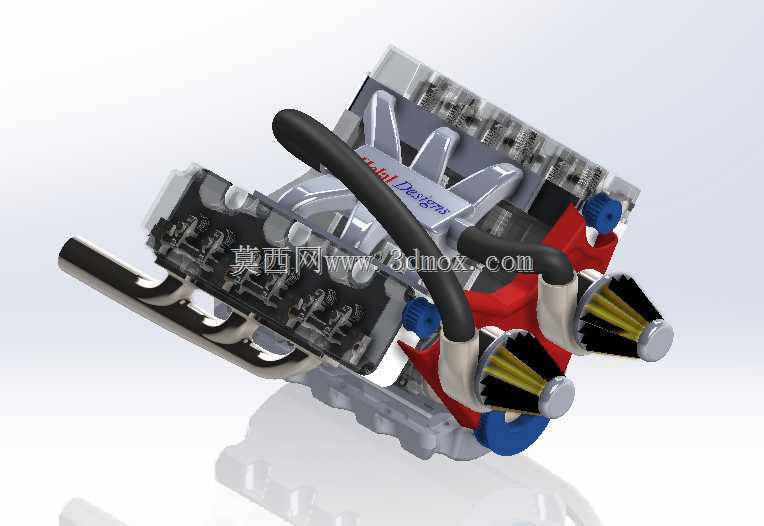

　　这套动力装置的结构设计，核心围绕乘用车前置动力舱的适配需求展开，在前期方案阶段就充分考虑了量产车型的安装边界约束，整体布局兼顾了进气效率、散热路径与周边附件的排布合理性。整套结构拆分出一百八十余个独立组件，覆盖了曲柄连杆机构、配气机构、进排气系统、冷却回路接口、点火组件等核心功能模块，每个零件的配合公差都经过运动干涉校验，能完整复现内燃机从进气冲程到排气冲程的完整运动逻辑。

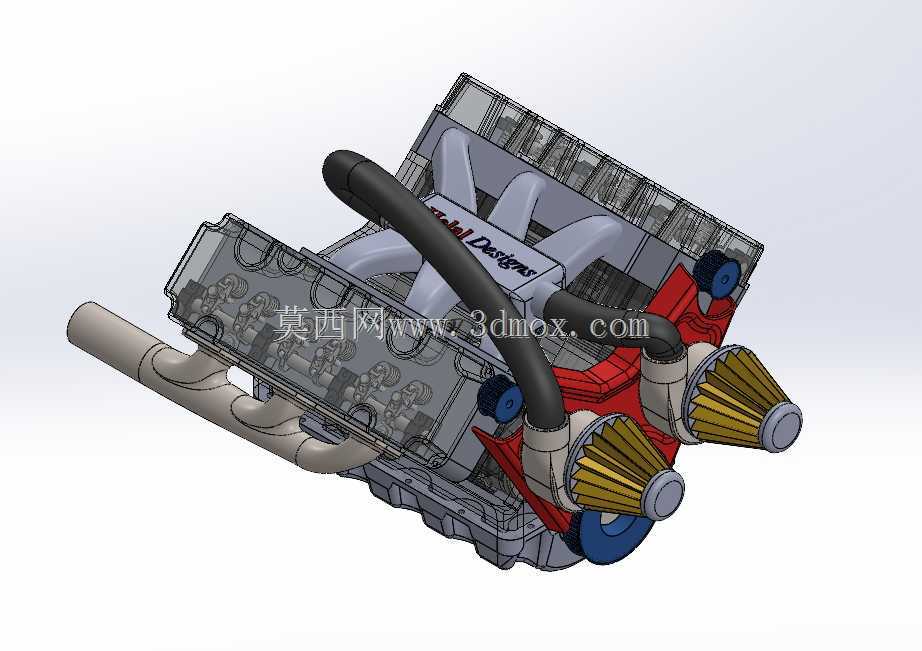

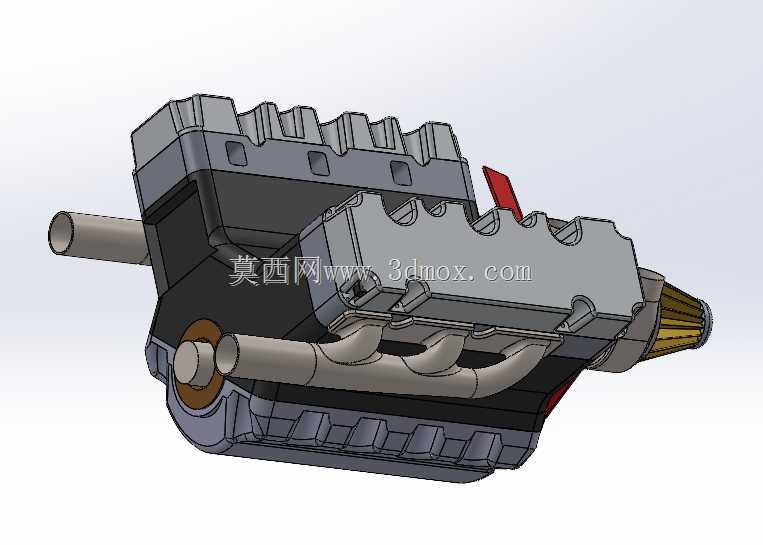

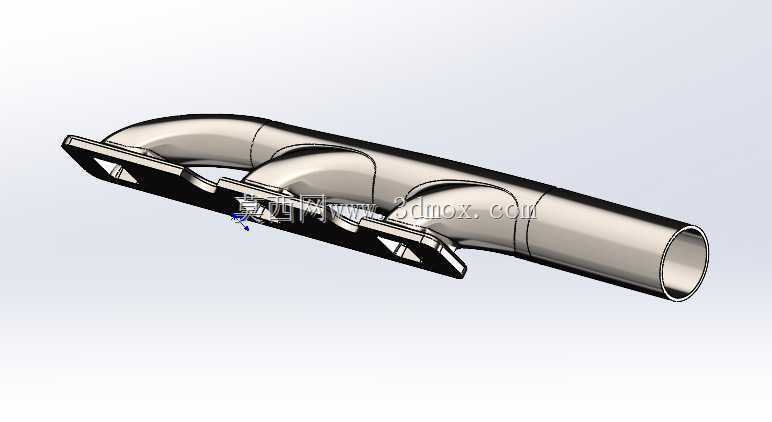

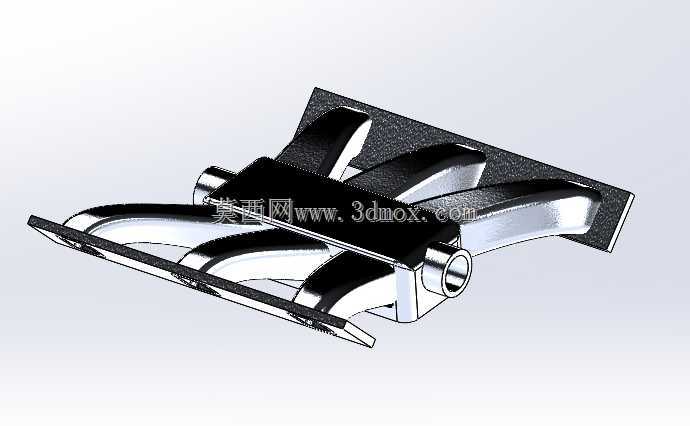

　　从实际应用场景来看，该结构可用于高校机械专业的内燃机原理教学演示，也能作为整车研发阶段动力舱布局校核的参考基准，还能为改装车动力升级的结构适配提供三维参照。设计过程中没有采用理想化的简化结构，而是还原了量产发动机上的线束固定卡扣、管路走向弧度、密封件安装槽位等细节，比如进气歧管的曲面走向完全按照充气效率最优的路径设计，避免了急弯造成的进气阻力损失；排气侧的法兰接口位置预留了三元催化器的安装空间，与现有量产车型的排气吊耳位置能够直接匹配。

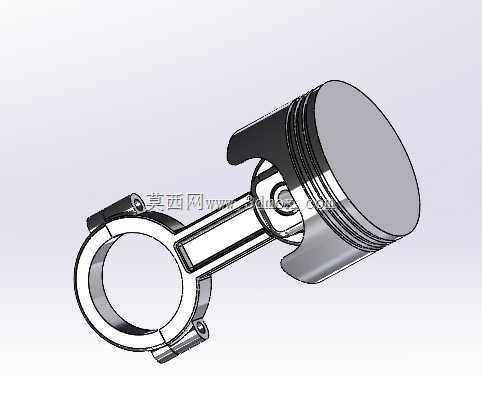

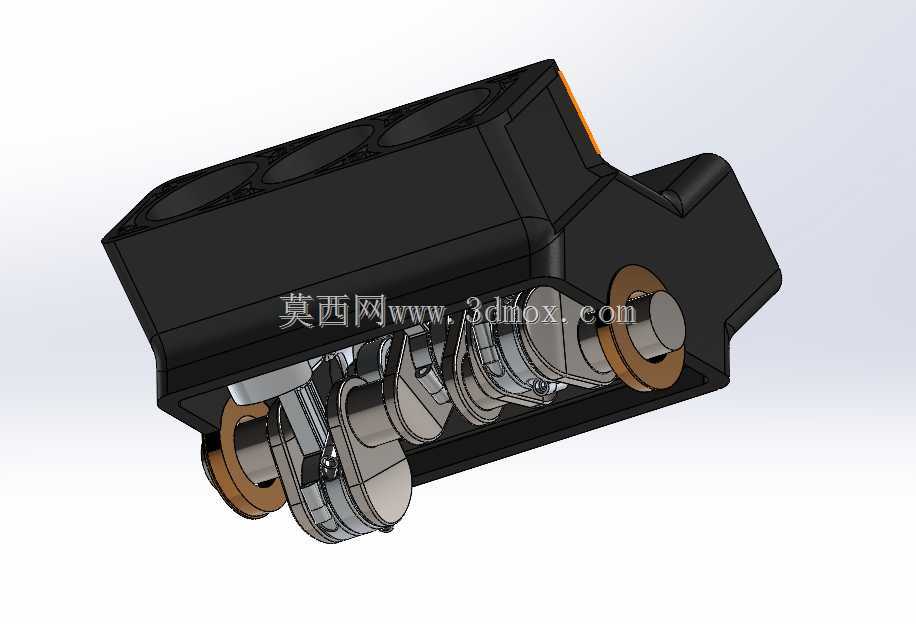

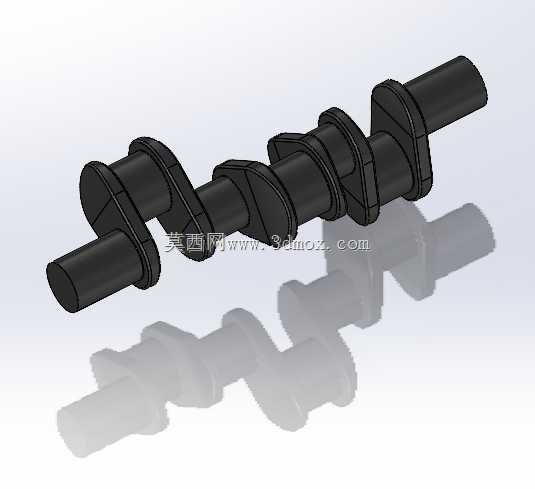

　　在功能特性层面，这套结构完整保留了内燃机的运动传递逻辑，曲轴的配重块角度、活塞销的偏心距、凸轮轴的凸轮型线都按照四冲程汽油机的实际参数设置，配合运动仿真模块可以直观观察不同转速下活塞往复运动、气门开闭时序、正时机构传动的同步状态。设计时特意将外围附件的安装座做了模块化处理，发电机、空调压缩机、转向助力泵的安装位都预留了标准螺栓孔位，能够适配不同排量级别的附件选型需求，不需要对缸体主体结构做二次修改就能完成不同配置车型的动力总成适配。

　　安装边界方面，整机的长宽高尺寸控制在主流直列四缸汽油机的尺寸区间内，悬置安装点的位置与横置前驱平台的副车架安装孔位完全对齐，进排气侧的预留间隙满足整车碰撞安全的溃缩空间要求，油底壳的最低位置距离地面的高度符合常规乘用车的通过性设计标准，不会出现日常行驶托底磕碰油底壳的风险。线束接插件的位置都布置在进气侧的上方区域，避免了行驶过程中积水溅入接插件造成的电路故障，机油加注口、机油尺的位置都预留了足够的操作空间，日常保养时不需要拆除周边附件就能完成机油加注、油位检查的操作。

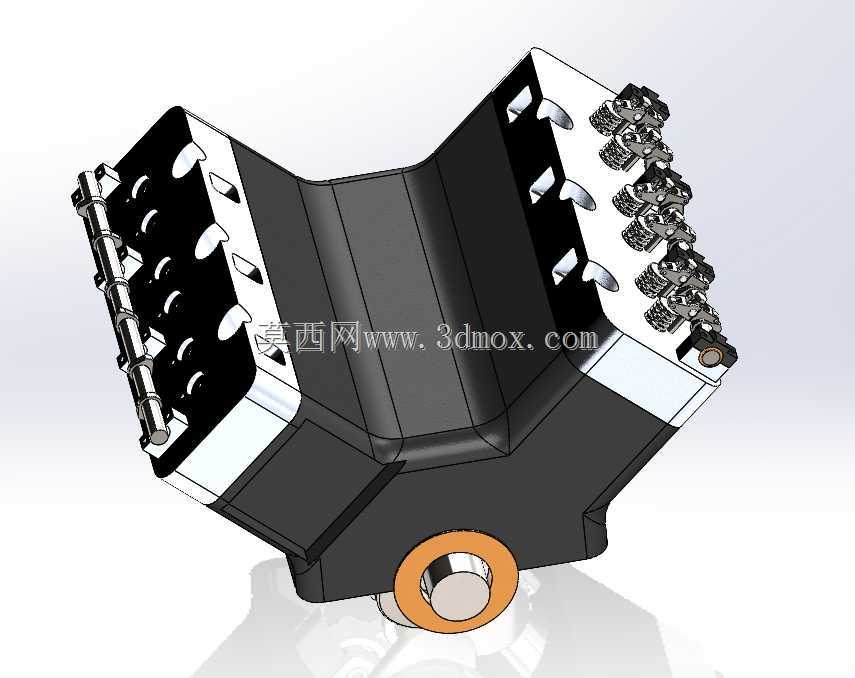

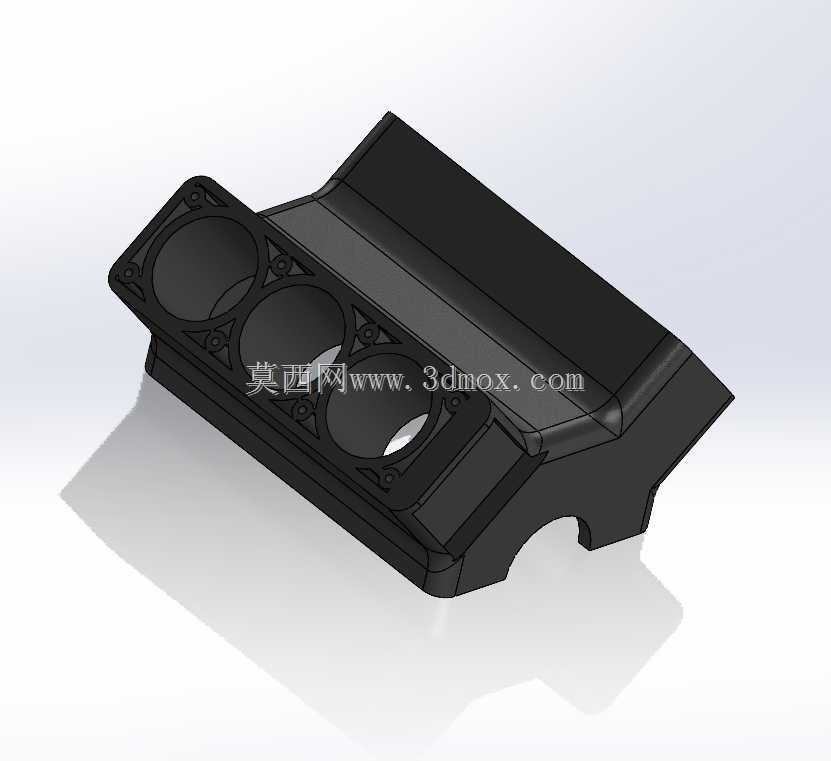

　　设计思路上没有追求极致的性能参数堆砌，而是平衡了结构可靠性、装配便利性与维护成本，缸体的加强筋布置在受力集中的主轴承座位置，既保证了高转速下的缸体刚性，又不会过度增加整机重量；正时罩盖的密封槽采用了双层密封结构，能够有效避免长期使用后出现的机油渗漏问题；火花塞的安装位置位于燃烧室中心，点火时的火焰传播距离最短，能够提升混合气的燃烧效率，减少不完全燃烧造成的积碳问题。每个组件的装配顺序都按照实际量产的装配工艺设置，从曲轴下瓦盖的安装到缸盖螺栓的拧紧顺序，都符合主机厂的装配工艺规范，三维模型中的装配约束完全模拟实际装配关系，不会出现违反工艺顺序的强制装配约束。
