五缸径向星形活塞发动机结构设计

　　本次呈现的五缸径向星形活塞发动机结构，是往复式内燃机领域经典的径向布局构型，这类动力装置最早在航空动力场景得到规模化应用，在燃气轮机成为航空主流动力之前，凭借紧凑的径向布局、优异的风冷适配性，成为轻型螺旋桨飞机、早期通航飞行器的核心动力选项，后续也在小型特种动力设备、航模动力、复古动力复刻领域保有稳定的应用场景。从实际用途来看，这类径向构型的发动机，核心是通过围绕中心曲轴呈放射状布置的气缸单元，在有限的径向空间内集成更多做功缸体，相比同排量的直列、V型布局，轴向长度可以压缩40%以上，非常适合对轴向安装尺寸有严格限制的动力搭载场景，同时均匀分布的缸体可以让曲轴在旋转过程中获得更均衡的做功脉冲，五缸布局下每72度即可完成一个缸体的做功冲程，动力输出的平顺性远优于同缸数的直列构型，不需要额外加装大质量的平衡轴即可抵消大部分一阶往复惯性力。

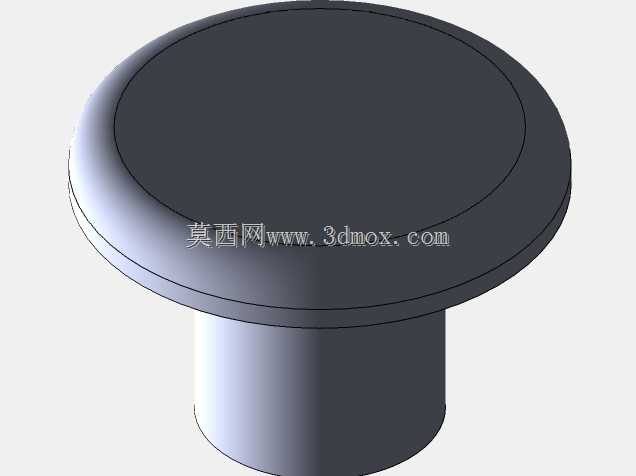

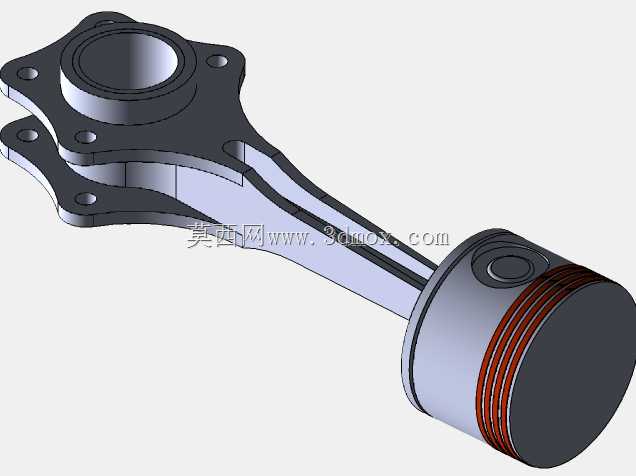

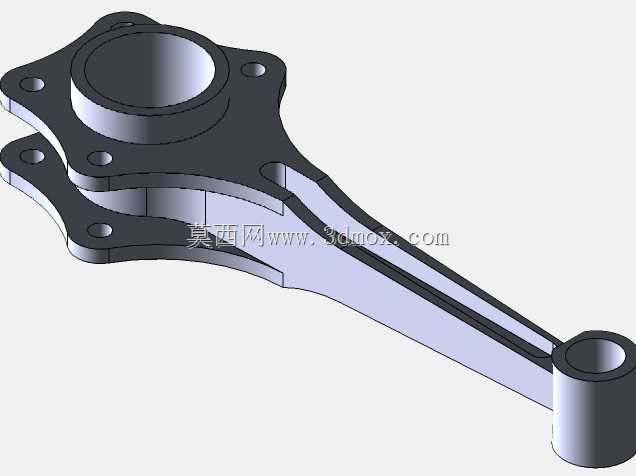

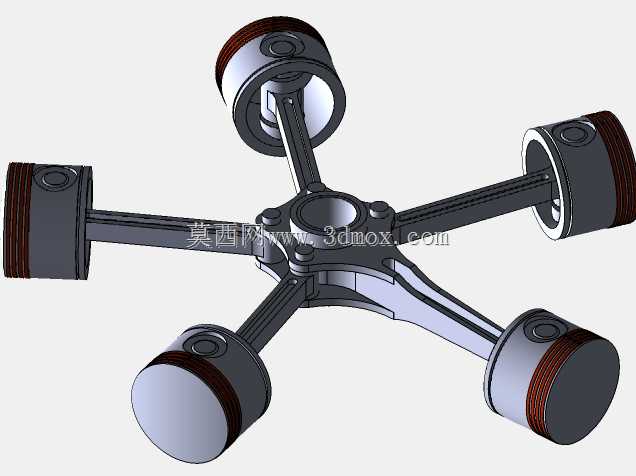

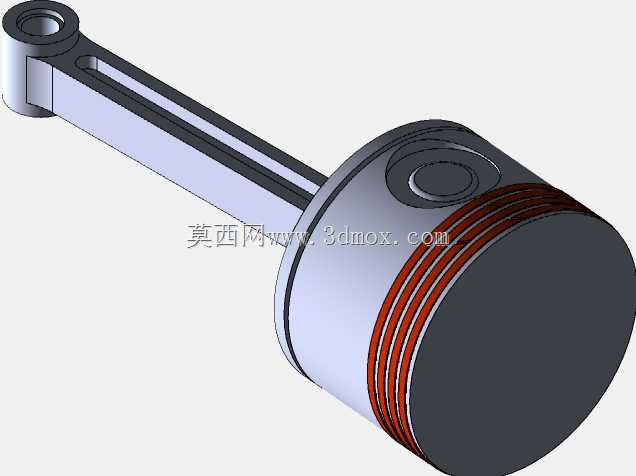

　　从功能特性来看，该结构完整还原了星形发动机的核心运动逻辑：中心位置的曲柄销作为所有连杆的共同铰接点，五个活塞分别布置在呈放射状均匀分布的气缸轴线方向，每个活塞通过独立的连杆与中心曲柄连接，当曲轴旋转时，五个活塞依次完成进气、压缩、做功、排气的四冲程循环，由于所有缸体围绕中心曲轴均匀分布，风冷气流可以直接掠过每一个气缸的外壁，不需要设计复杂的水冷套、冷却液循环管路，整体结构的冗余度更高，在极端工况下的故障耐受能力更强，即使单个缸体出现工作异常，其余缸体仍可维持动力输出，保障设备的运行安全。

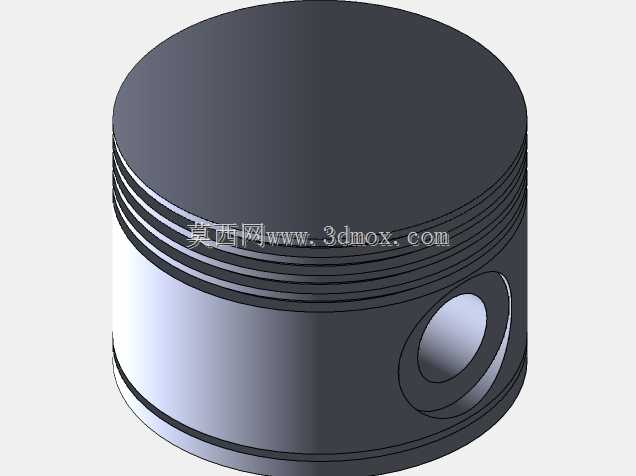

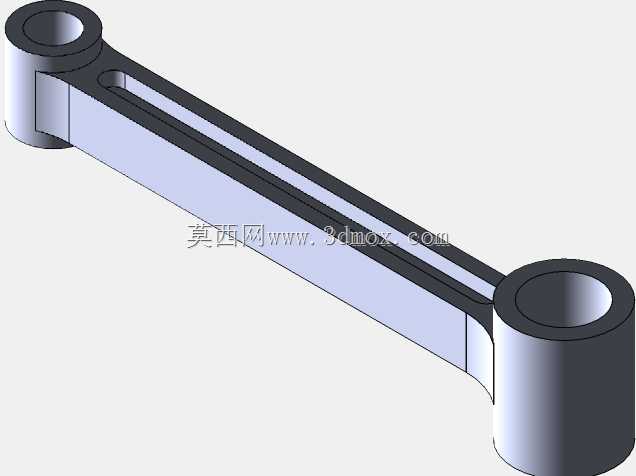

　　在设计思路层面，该构型优先平衡了动力密度与结构可靠性的关系：首先确定中心曲柄的回转半径，以此为基准推导每个连杆的长度、活塞的行程参数，确保所有连杆在运动过程中不会出现干涉，五个气缸的轴线严格处于同一平面，相邻气缸的夹角保持72度均匀分布，保证每个缸体的做功间隔角完全一致，从根源上降低动力输出的波动；活塞部分采用了与常规内燃机一致的活塞环槽设计，预留了气环、油环的安装位置，保证缸内工作时的密封性，连杆与曲柄的铰接位置采用了轴瓦配合的结构设计，预留了润滑通道的布置空间，适配压力润滑或者飞溅润滑的不同方案。从外形尺寸与安装边界来看，该结构的整体轮廓为正五边形放射状，最大外轮廓尺寸由活塞处于上止点时的最外端位置决定，中心曲轴的输入端、输出端均沿轴向伸出，安装时可以通过中心位置的法兰盘与动力端壳体连接，不需要额外设计复杂的支撑结构，由于缸体全部沿径向展开，轴向安装尺寸仅略大于单缸的厚度，在搭载时可以大幅节省轴向的安装空间，对于安装空间局促的轻型飞行器、小型特种车辆来说，这类布局的适配性远高于常规直列发动机。

　　需要注意的是，这类径向星形发动机的润滑系统设计与常规直列发动机存在差异，由于缸体呈放射状布置，部分缸体在特定曲轴角度下会处于倒置状态，需要采用干式油底壳或者强制压力润滑的方案，避免机油在重力作用下进入燃烧室，引发积碳或者烧机油的问题；同时由于所有连杆共同铰接在同一个曲柄销上，曲柄销的受力比常规发动机更大，设计时需要选用更高强度的合金材料，并且做好表面硬化处理，保证长期高负荷运转下的耐磨性。在实际建模过程中，所有运动部件的配合间隙都按照内燃机的常规设计公差预留，活塞与气缸壁的间隙、连杆大小端的配合间隙、曲柄与轴承的配合间隙都符合通用内燃机的设计规范，既可以用于结构原理的教学演示，也可以作为小型动力装置改装、航模动力设计的结构参考，帮助设计人员快速理解径向发动机的运动逻辑，减少前期方案设计的重复建模工作量。
