斯特林热力发动机结构设计展示

　　这套斯特林发动机的三维结构，完整还原了外燃式热力循环动力装置的核心传动与换热逻辑，在小型科教演示、分布式低品位热能回收、偏远区域离网微型供电场景中都有明确的应用落点。不同于内燃机依靠缸内爆燃做功的结构，这套装置通过外部热源对换热腔体内的工质持续加热，配合冷端的散热结构形成稳定温差，驱动工质在冷热腔之间周期性膨胀压缩，将热能转化为曲轴旋转的机械能，整个做功过程无爆燃冲击，运行振动与噪音水平远低于同功率等级的内燃动力单元。

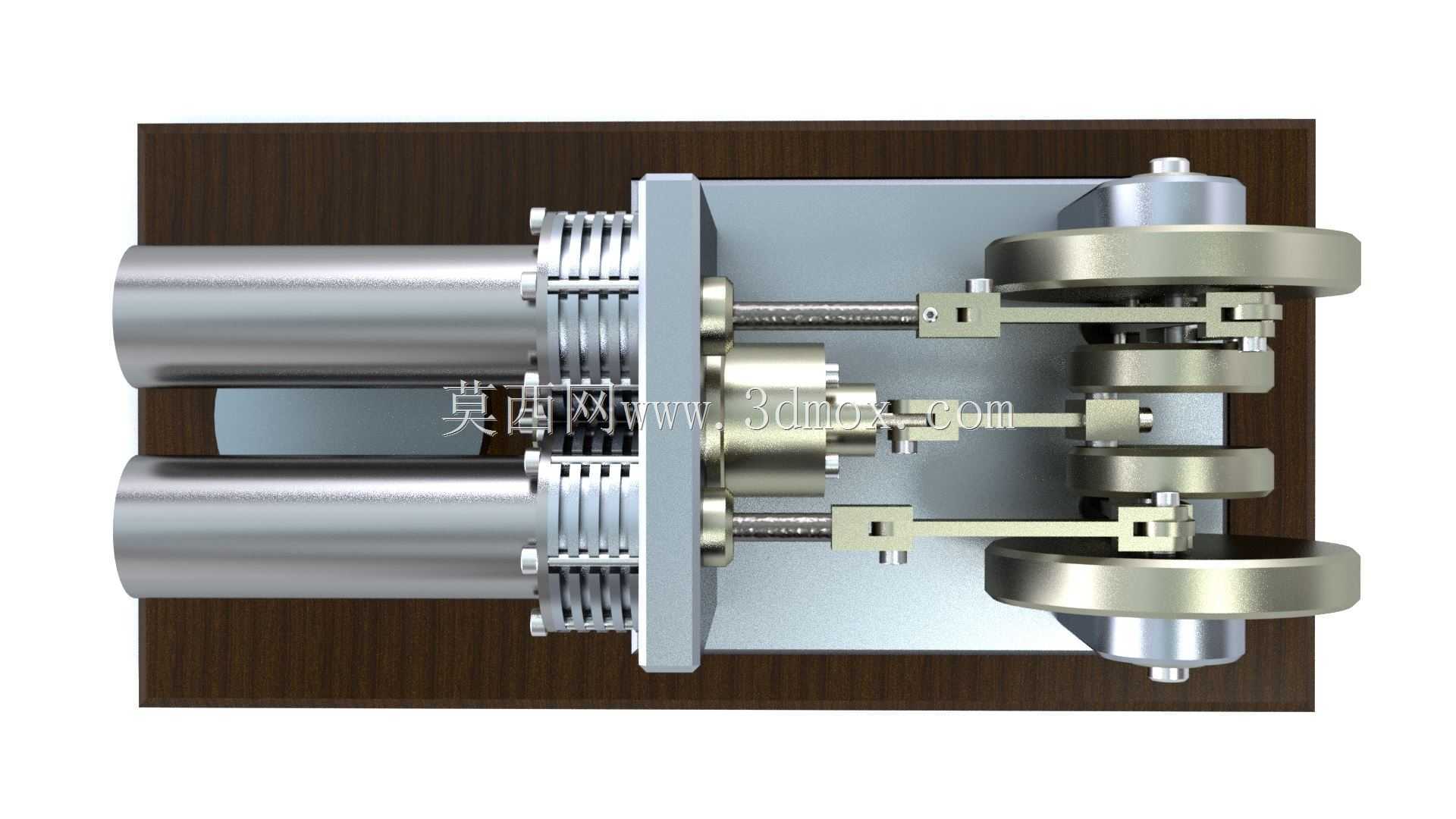

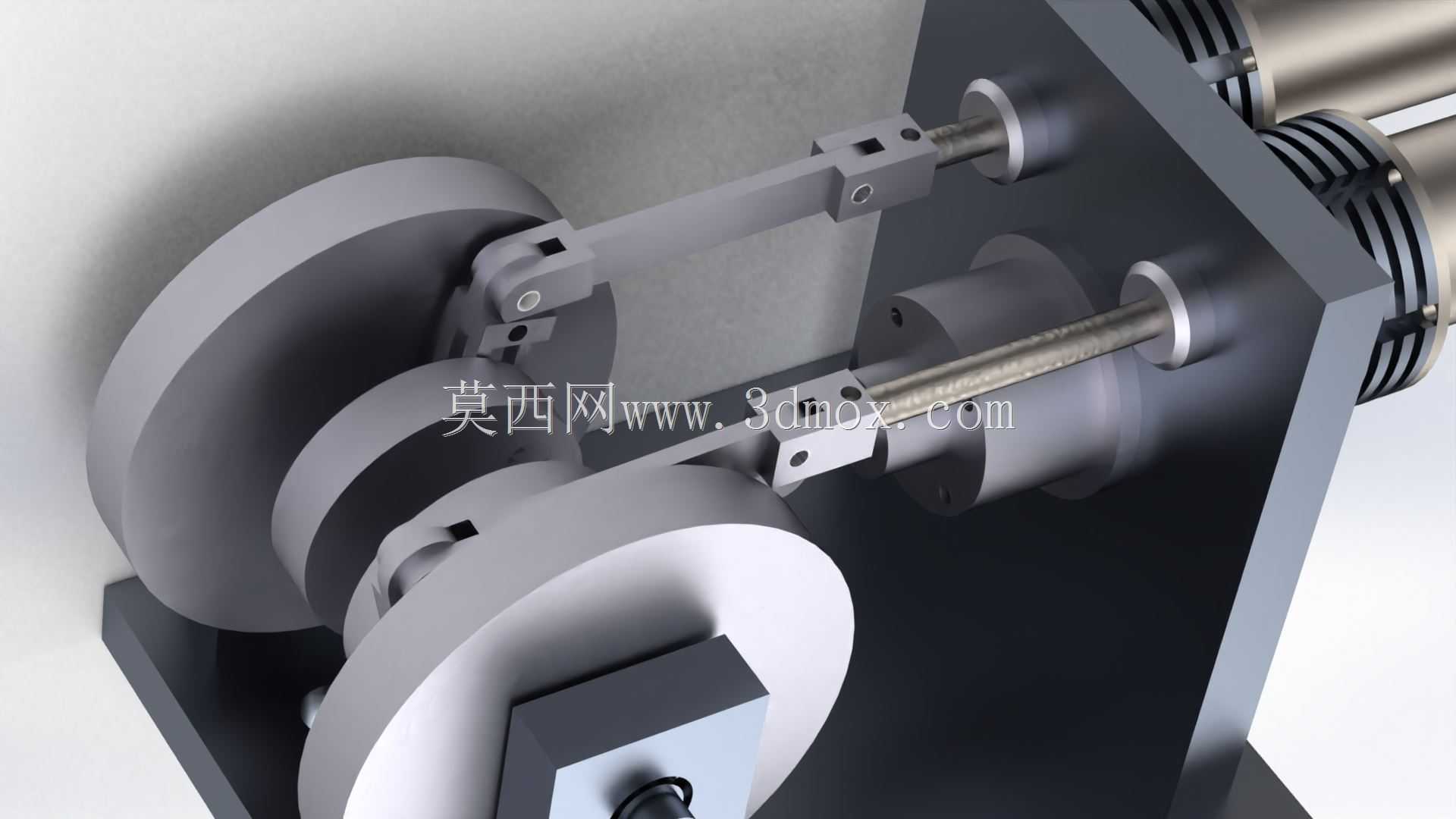

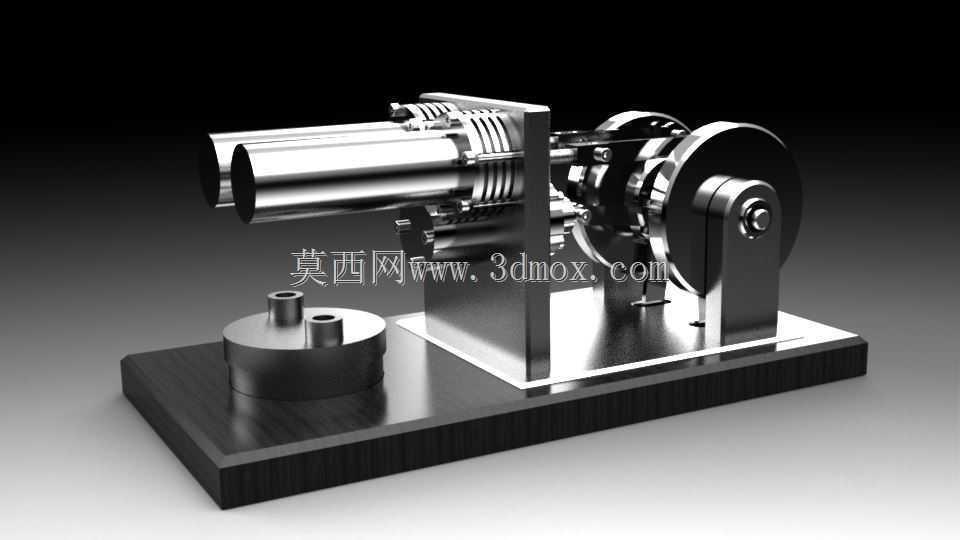

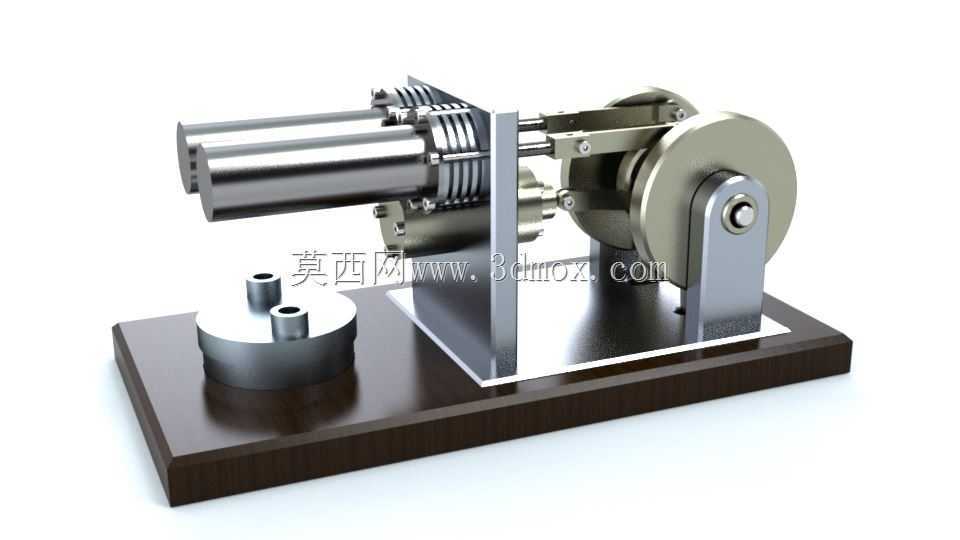

　　从结构设计逻辑来看，整套装置采用卧式布局，核心的置换气缸与动力气缸平行布置在一体式金属安装基座上，置换活塞负责推动工质在冷热换热区间循环流动，动力活塞则承接工质膨胀压力传递动力，两个活塞的相位差通过曲轴连杆机构精准匹配，保证热力循环的四个过程（等容加热、等温膨胀、等容冷却、等温压缩）能够顺畅衔接。曲轴组件集成了大直径惯性飞轮，用来抵消活塞往复运动的惯性波动，让输出转速保持平稳，避免单缸动力单元常见的运转卡顿问题。换热段采用密集环形散热鳍片结构，增大冷端与空气的接触面积，不需要额外配置水冷管路就能维持足够的冷热端温差，简化了整机的附属结构。

　　安装边界方面，整套装置的基座采用矩形实心金属底板，所有运动部件的投影都落在基座平面范围内，横向最大尺寸不超过300毫米，纵向高度控制在150毫米以内，不需要额外预留过大的安装避让空间，放置在水平工作台面即可稳定运行。运动部件的安全间隙经过校核，飞轮外侧与支架之间预留了足够的旋转避让距离，连杆运动轨迹范围内无结构干涉，即使在连续高速运转状态下也不会出现部件碰磨的问题。基座上的定位孔位与气缸支架、曲轴轴承座完全对应，装配时不需要额外配做定位结构，按照装配关系依次锁紧紧固件即可完成整机组装。

　　在实际功能层面，这套结构可以适配多种外部热源，包括酒精灯、小型生物质燃烧装置、工业废热排放端口甚至聚焦式太阳能集热装置，只要冷端与热端的温差达到100摄氏度以上即可稳定启动运转，输出端可以通过皮带轮或者联轴器连接微型发电机、小型水泵等负载，在没有电网覆盖的区域可以作为微型独立供电单元使用，也可以作为热力学科教装置，直观展示外燃机的循环原理，帮助学习者理解热能向机械能转换的完整过程。结构上所有承压部件都采用金属材质，换热气缸的壁厚经过强度校核，能够承受工质循环过程中的压力波动，长期运行不会出现形变漏气的问题，密封部位采用耐高温的密封填料，兼顾密封性能与运动部件的摩擦阻力控制，不会因为密封过紧导致运转阻力过大无法启动。传动部位的轴承采用标准微型深沟球轴承，摩擦系数低，维护更换方便，不需要特殊定制配件即可完成日常维保。
