Crouzet82869014款直流有刷减速电机结构

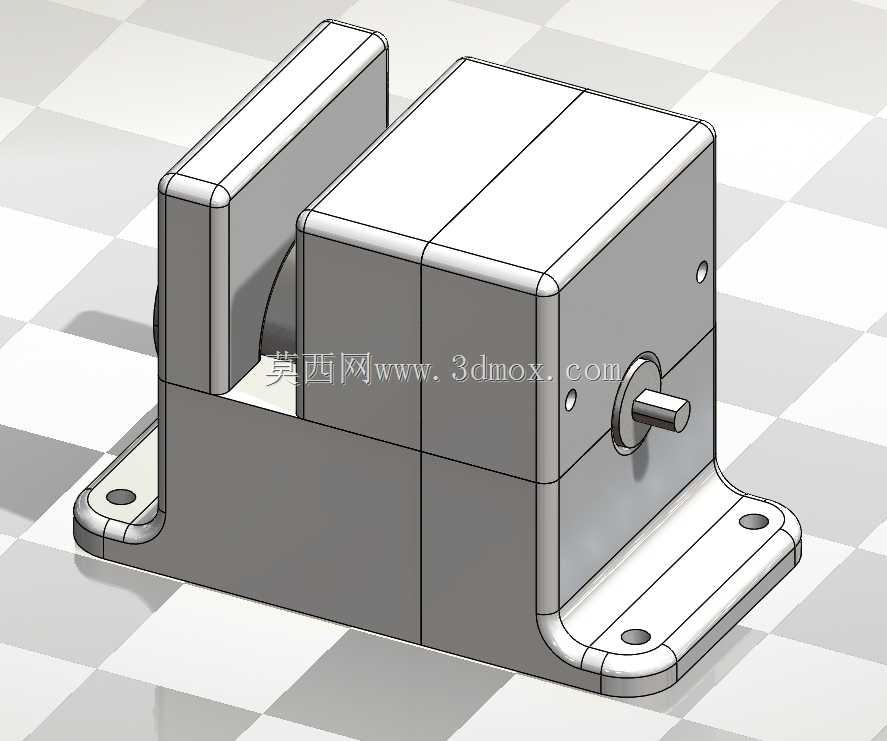

　　这款带集成安装支架的直流减速动力单元，常被应用在小型自动化输送线的从动辊驱动、桌面级分拣机构的拨杆动力、实验室小型流体设备的泵体驱动、智能仓储的微型推料机构动力源等场景，这类应用场景普遍对动力单元的安装便捷性、输出扭矩稳定性、空间占用率有较高要求，不需要额外设计复杂的转接安装结构，就能快速集成到现有设备框架中。从结构设计来看，该动力单元采用一体化压铸壳体搭配底部延伸式安装脚的设计，安装脚与主体壳体为一体式结构，避免了拼接式安装座长期运行产生的连接松动问题，两个安装脚分别向输出轴的两侧水平延伸，每个安装脚上预留两个沉头安装孔，安装孔的位置公差经过适配，能直接适配市面常见的2020、3030铝型材安装槽位，也可以通过螺栓直接固定在冷轧钢板设备安装面上，不需要额外加工转接板，能大幅缩短设备组装的工时。

　　输出轴采用单出轴D型截面设计，这种轴端结构不需要额外加工键槽，搭配紧定螺钉就能实现带轮、偏心轮、小齿轮等传动件的周向固定，能有效避免传动件在正反转切换过程中出现打滑空转的问题，轴伸长度经过优化，既可以直接安装同步带轮传递动力，也可以加装小型联轴器连接负载端，适配不同的传动连接需求。壳体部分采用方形拼接式结构，分为减速腔与电机腔两个独立腔体，减速腔内置多级直齿减速齿轮组，能将电机本体的高转速低扭矩输出转换为低转速高扭矩的动力输出，适配低速重载的小型驱动场景，壳体的拼接面采用止口定位结构，装配时能快速保证各腔体的同轴度，降低装配过程中的调整难度，同时壳体表面预留的两个装配定位销孔，能在设备维护拆解后快速复位，避免重新装配时出现齿轮啮合错位的问题。

　　在安装边界方面，该动力单元的主体壳体为规整的方形结构，没有向外突出的不规则结构，设备布局时可以直接贴靠设备框架的立面安装，不需要额外预留避让空间，底部安装脚的下表面为精加工平面，安装时能与安装面完全贴合，保证运行过程中不会出现因安装面不平整导致的轴系偏磨问题。输出轴的中心高度经过统一适配，能与常见的小型同步轮、链轮的中心高匹配，设计传动结构时不需要额外调整中心高，减少传动张紧结构的设计工作量。

　　从实际使用的角度来看，这类集成安装支架的减速电机，相比不带安装座的裸电机，在小型设备集成时的优势非常明显，很多桌面级自动化设备的安装空间非常紧凑，没有多余空间设计独立的电机固定座，一体化的安装脚能直接利用设备现有框架完成固定，同时壳体的方形结构也方便在侧面安装霍尔传感器、行程触发块等附属配件，不需要额外在壳体上加工安装位。在设计对应的安装结构时，需要注意安装孔的沉头深度要匹配所选螺栓的头部高度，避免螺栓头部突出安装面导致电机安装不平稳，同时输出轴端的负载不能超过轴的径向承载上限，搭配带轮传动时要合理设置皮带张紧力，避免径向力过大导致输出轴弯曲或者轴承过早磨损。另外该电机的接线端位于壳体远离输出轴的一侧，布线时可以顺着安装支架的侧面走线，不会与输出端的传动部件产生干涉，设备布线时可以通过线卡直接将导线固定在安装脚的侧面，整体走线更加规整，避免设备运行过程中导线卷入传动部件。
