斯特林引擎动力结构三维设计

　　这套斯特林引擎的三维结构设计，完整还原了外燃式热机的核心传动逻辑，在教学演示、小型动力装置研发、热能转换实验场景中有着很高的参考价值。不同于内燃机依靠燃料在缸内爆燃做功的模式，斯特林引擎通过封闭工质的冷热交替膨胀压缩实现动力输出，整个结构没有复杂的配气正时机构，也不需要高压燃油喷射系统，运行过程振动小、噪音低，对热源的适应性极强，无论是太阳能集热、工业余热、生物质燃烧供热都能驱动其运转，在分布式小型能源供给、科普教具开发领域有着独特的应用优势。

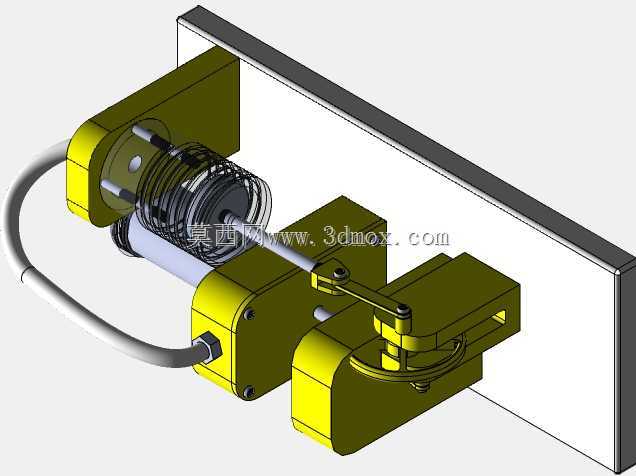

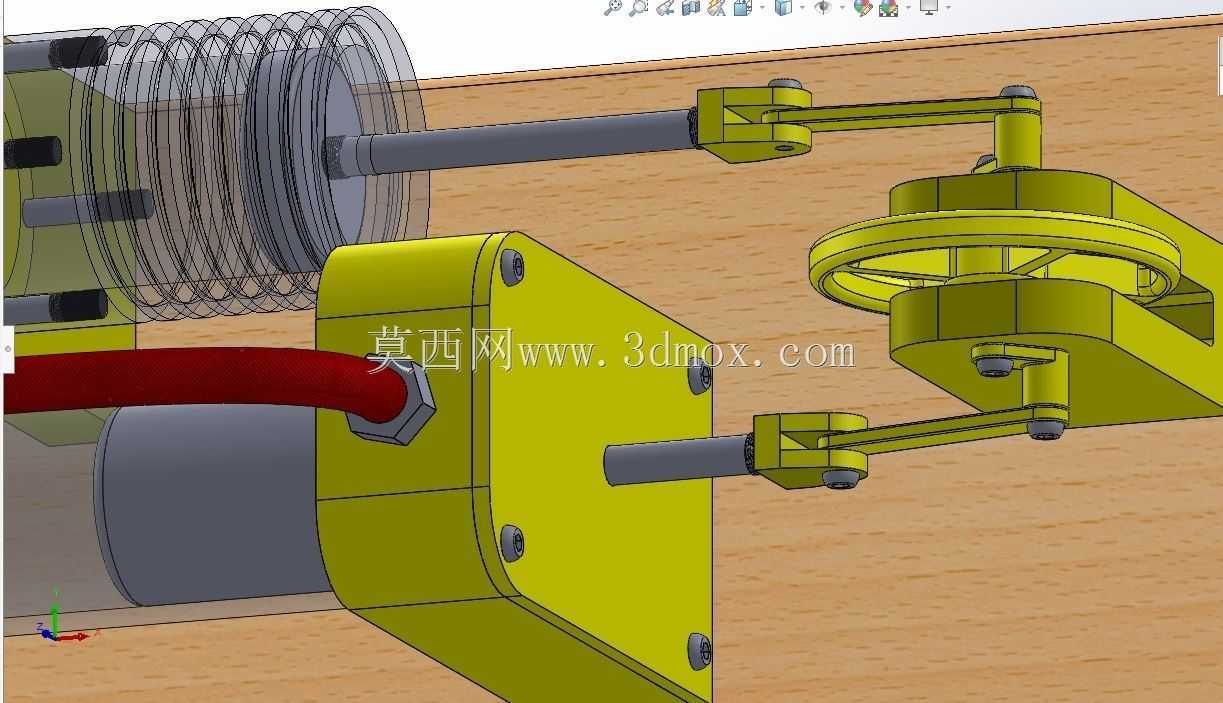

　　从结构设计逻辑来看，这套模型优先保证了动力传递路径的同轴度与运动顺滑度。核心的动力活塞与置换活塞采用平行轴布置，两个活塞的连杆端分别连接到曲轴的两个错拐轴颈上，相位角严格按照90度设置，保证置换活塞的运动始终超前动力活塞四分之一个周期，匹配封闭腔体内工质的热交换节奏——当工质在热端受热膨胀时，动力活塞刚好运行到上止点附近，承接膨胀压力推动曲轴旋转；当工质被置换活塞推到冷端冷却收缩时，曲轴依靠飞轮储存的惯性带动活塞回位，完成整个循环的闭环。整个曲轴组件采用双支撑结构，两端的轴承位预留了标准深沟球轴承的安装间隙，避免长轴运转时出现挠曲变形，保证高速运转下的稳定性。

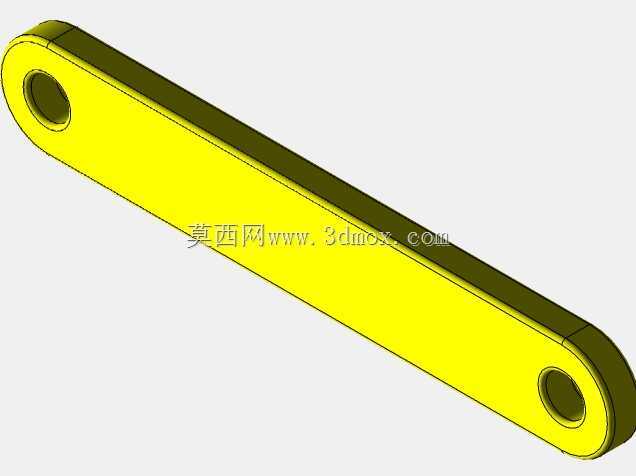

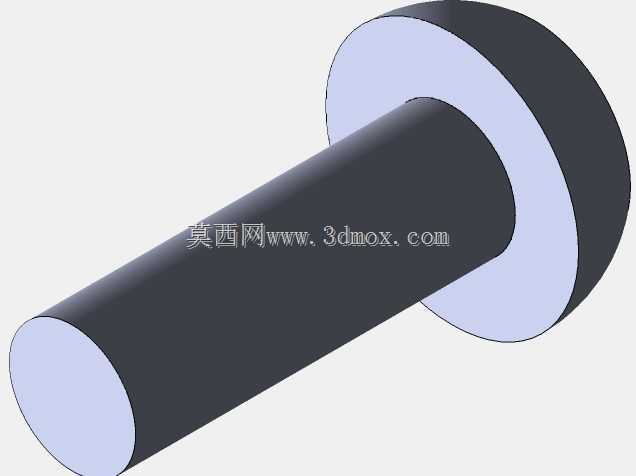

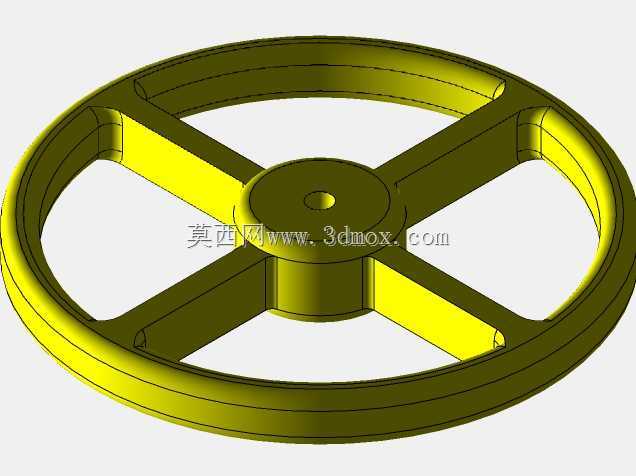

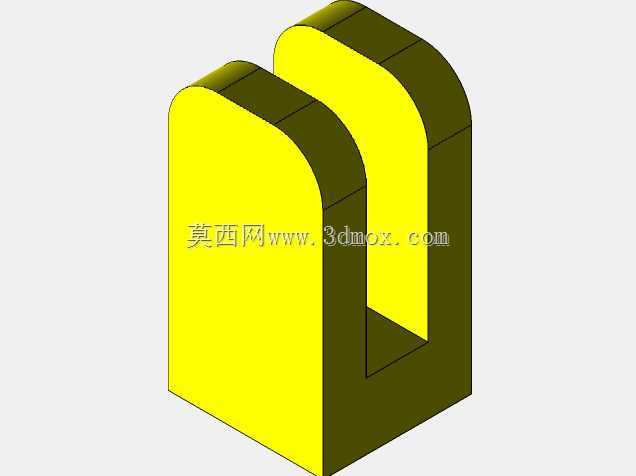

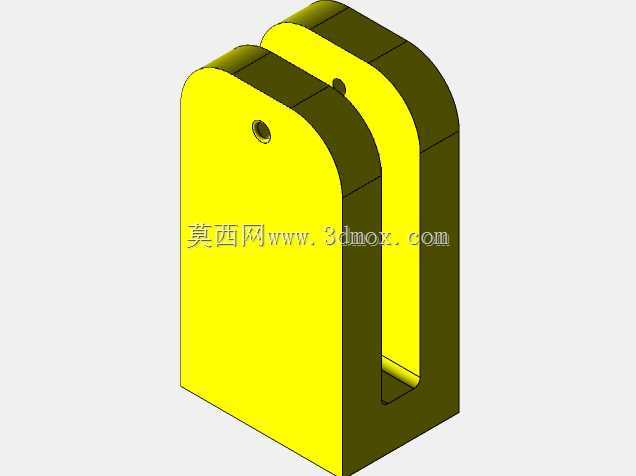

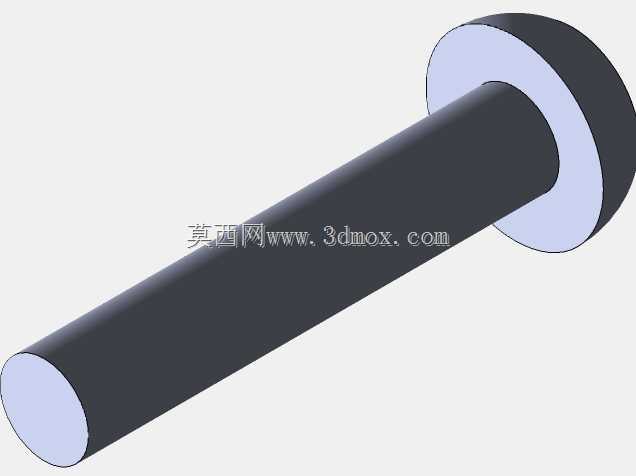

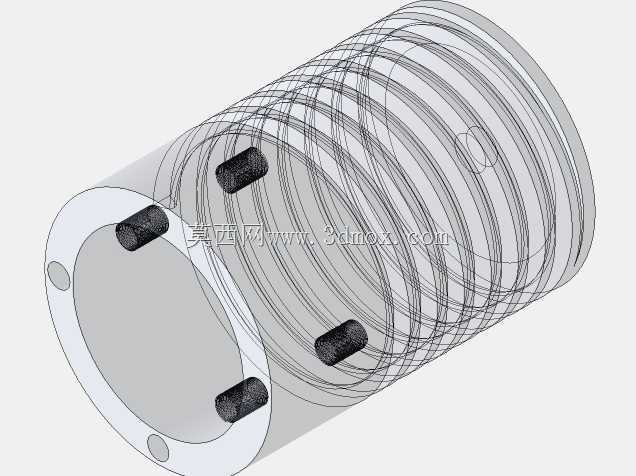

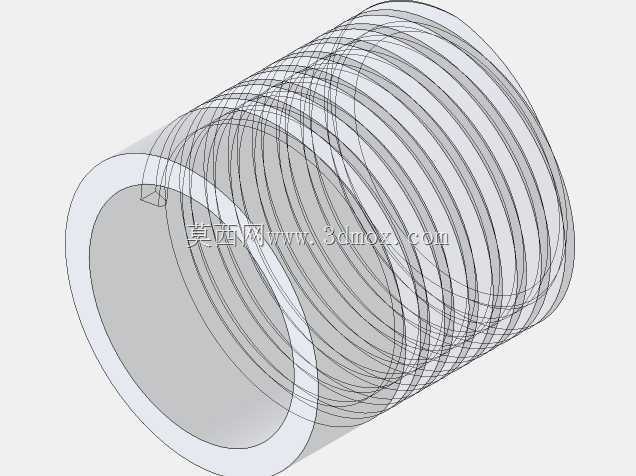

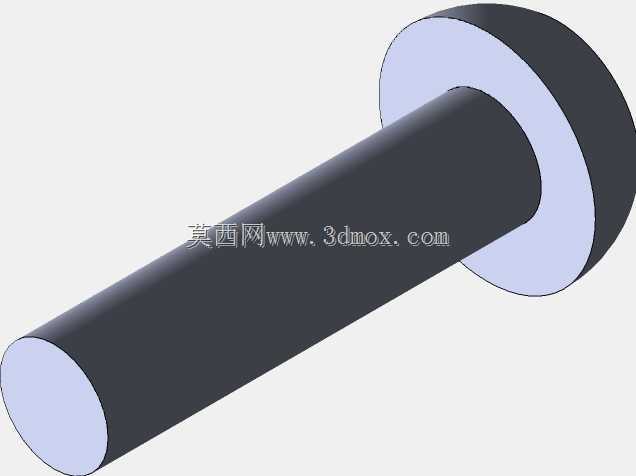

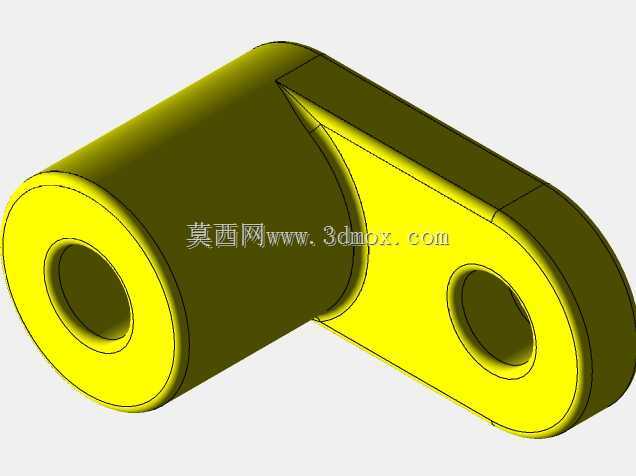

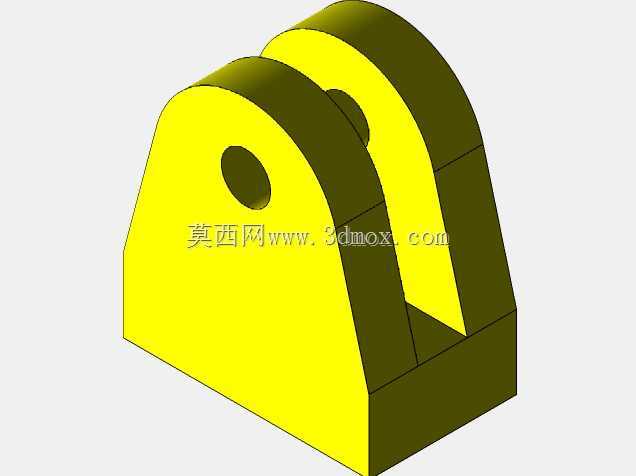

　　热端的换热结构采用了密集翅片式设计，增大与外部热源的接触面积，提升热交换效率，冷端则搭配了散热翅片结构，加快工质冷却速度，冷热端之间设置了隔热隔层，避免两端温度互相干扰导致热效率下降。连接活塞与曲轴的连杆采用了分体式叉形端结构，小头端通过活塞销与活塞连接，大头端采用轴瓦与曲轴轴颈配合，装配时可以通过调整垫片厚度控制活塞的上止点间隙，避免活塞运行到行程顶端时碰撞缸盖。飞轮部分采用了辐条式结构，在保证足够转动惯量储存动能、平稳输出扭矩的同时，尽可能降低整体重量，减少启动时的阻力矩。

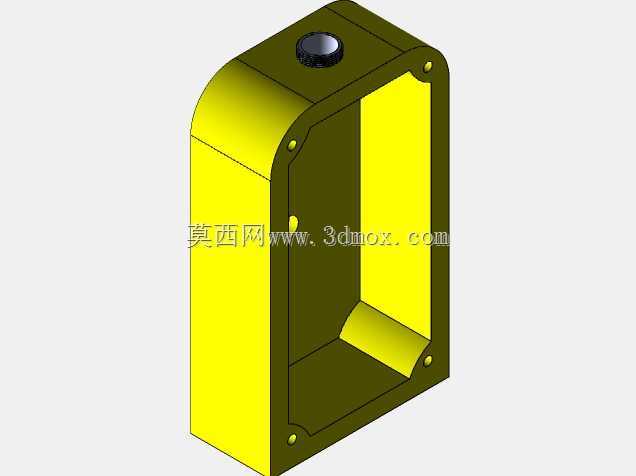

　　安装边界方面，整套引擎的底座预留了四个沉头安装孔，孔位按照标准型材间距设计，可以直接固定在铝型材实验台架或者木质演示底座上，整体外轮廓尺寸适配常规教学展示台的摆放空间，所有运动部件的外围都预留了足够的安全间隙，不会在运转过程中与周边安装结构发生干涉。外部的管路接口预留了标准密封接头位置，方便后续接入压力、温度传感器，开展热机循环效率测试实验。

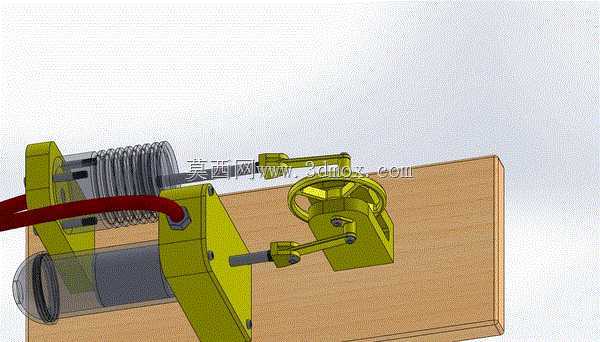

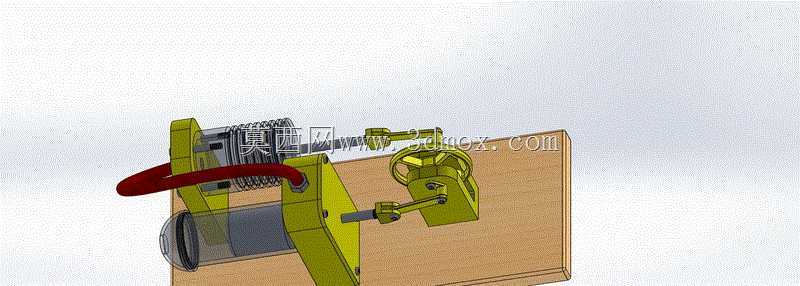

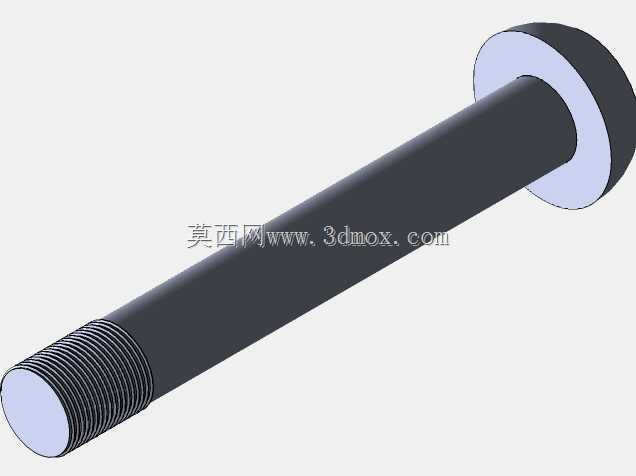

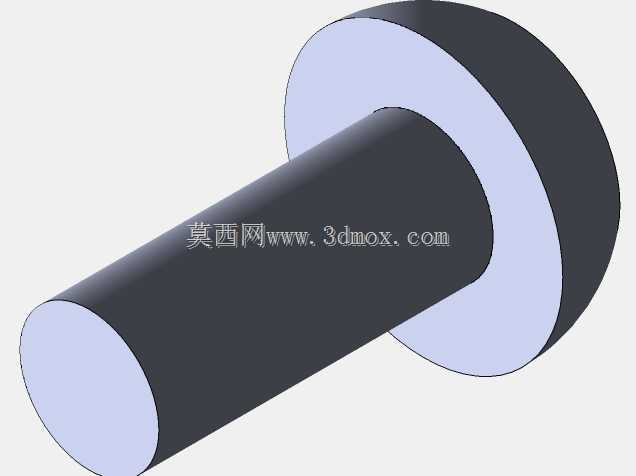

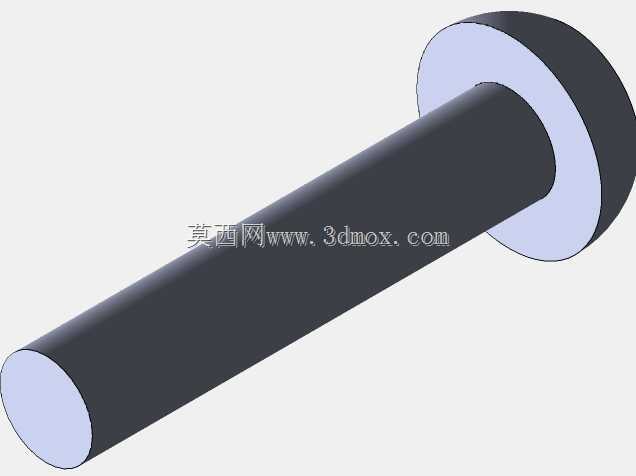

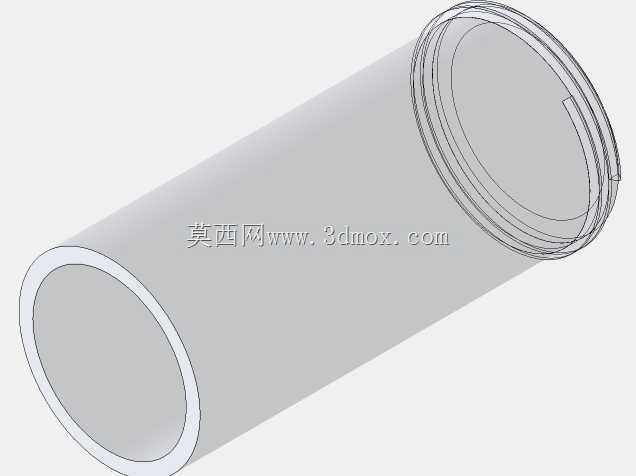

　　在细节设计上，所有的紧固件都采用了标准内六角圆柱头螺钉，沉头孔深度完全覆盖螺钉头部，保证外观平整无突出结构；活塞与缸壁之间预留了合适的配合间隙，既保证密封性能减少工质泄漏，又避免过盈配合导致的运动卡滞；曲轴的输出端延伸出箱体之外，设计了标准的轴连接结构，可以直接连接小型发电机、水泵等负载，拓展实际应用场景。整个结构的零件拆分完全符合实际加工工艺要求，没有无法脱模或者无法机加工的异形结构，所有的圆角、倒角都按照机械加工规范设置，既避免应力集中导致的零件断裂，也能减少加工过程中的刀具损耗。这套模型不仅可以用于三维运动仿真，直观展示斯特林循环的完整工作过程，也可以直接作为加工图纸参考，制作出可实际运转的实体样机，用于热能动力相关的教学实验或者小型动力装置的原型验证。
