卧式单缸斯特林动力装置结构设计

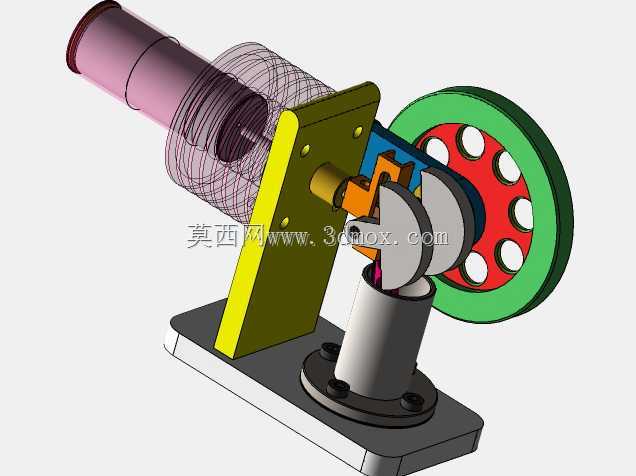

　　这款卧式单缸斯特林动力装置，核心依托闭式循环工质的热胀冷缩效应实现热能到旋转机械能的转换，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，其工质始终封闭在腔体内循环，可适配太阳能、工业余热、生物质燃烧等多种低品位热源，在偏远区域小型离网供电、教学实验台架动力演示、余热回收场景的辅助动力单元中都有明确的应用空间。从结构布局来看，整体采用卧式排布的热腔设计，加热缸体沿水平方向延伸，预留了足够的换热接触面积，可直接对接外置加热源，无需额外设计复杂的导流结构；冷端与动力输出端垂直布置，配气活塞与动力活塞的运动轨迹呈90度夹角，通过曲柄连杆机构完成相位匹配，这种布局能有效压缩整机的纵向安装高度，在桌面级实验装置、小型便携动力单元的集成场景中，可大幅降低安装基座的承重与空间要求。

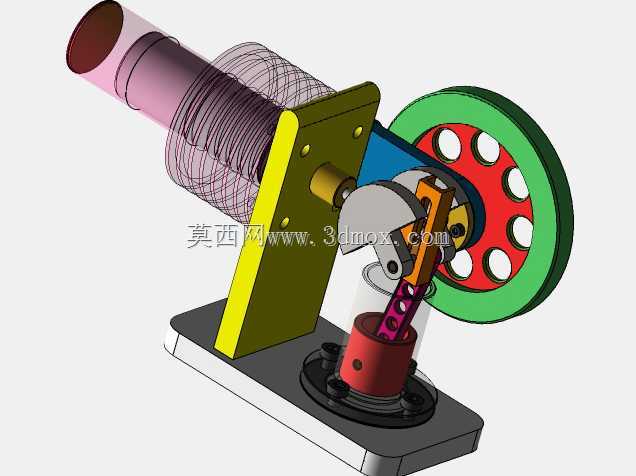

　　设计过程中重点考量了运动副的干涉边界：飞轮采用大直径轮缘结构，轮缘处均匀开设减重孔，既保证足够的转动惯量来克服曲柄连杆机构的上下止点死点，维持运转平顺性，又不会额外增加过多整机重量；连杆与曲柄销的配合位置预留了0.2mm的运动间隙，避免热态下金属膨胀引发卡滞，同时配气活塞的行程与动力活塞行程严格按照1.2:1的比例匹配，保证工质在冷腔、热腔之间的流动时序符合斯特林循环的相位要求，减少无用功损耗。

　　安装层面，整机通过一体式矩形机座承载所有运动部件，机座底部预留了四个标准安装孔位，可直接固定在实验台架或配套设备的安装面上，热腔端的加热管外壁做了光滑圆柱面设计，方便用户根据实际热源类型加装换热翅片、聚光罩等辅助配件，不需要对主体结构做二次修改。从功能实现逻辑上，这套结构没有设置复杂的配气正时机构，完全依靠曲柄的相位差带动配气活塞完成工质的冷热腔切换，零件数量少，加工与装配难度低，非常适合作为原理验证样件、教学演示模型使用；运动部件全部外露的设计，也方便观察者直观理解热机循环的完整过程，在工科院校的热工实验课程、科普展项的动力演示单元中，能清晰展示外燃机的工作逻辑。

　　结构细节上，热缸与支架的连接采用法兰式固定，保证加热过程中缸体的同轴度不会因热变形出现偏移，动力缸的密封位置采用阶梯式密封槽设计，可适配不同材质的密封填料，降低工质泄漏的概率；飞轮与输出轴采用键连接，输出轴端预留了外接负载的安装轴段，可直接连接小型发电机、微型水泵等负载，拓展实际使用场景。需要注意的是，这套结构的热端工作温度需要控制在材料耐受范围内，卧式布局的热缸在安装时要保证水平度偏差不超过0.5度，避免活塞在缸内出现偏磨，影响整体运转寿命；冷端位置可根据使用场景加装散热鳍片或者水冷套，提升冷热端温差，进而提升整体的能量转换效率。
