高效气动动力转换装置结构设计

　　这套气动动力转换装置的核心应用场景覆盖教学演示、小型气动驱动工位、低压气动动力实验台三类场景，在职业院校的气动液压实训课堂中，可作为直观的能量转换演示载体，让学习者清晰观察压缩空气压力能到旋转机械能的完整传递路径；在小型轻工装配工位，可搭配低压气源作为低转速大扭矩的辅助动力输出单元，适配小负载间歇运转的工装驱动需求；在高校流体传动实验室中，可作为气动系统效率测试的基础载体，用于验证不同进气压力、不同飞轮惯量下的动力输出特性。

　　从实际用途来看，该装置并非面向工业连续重载运转场景设计，核心是实现压缩空气到旋转运动的无额外电控元件转换，整套结构无需电磁阀、位置传感器等电控部件，仅通过机械配气结构即可完成活塞往复动作到曲轴旋转运动的转换，可在无电力供应的纯气动工况下提供稳定的旋转动力输出，适配防爆车间、高电磁干扰场景下的小功率动力需求，避免电气元件带来的安全隐患与信号干扰问题。

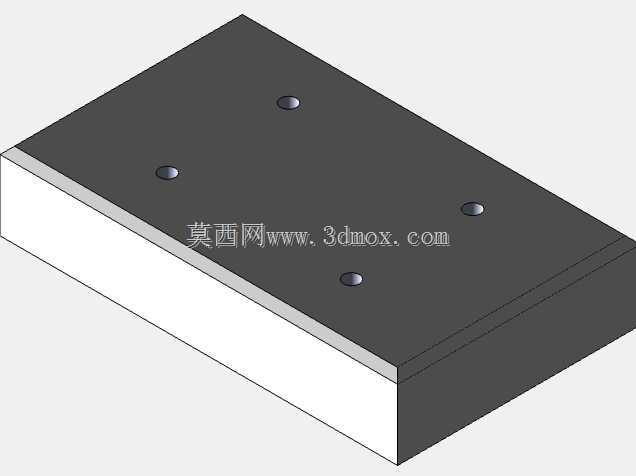

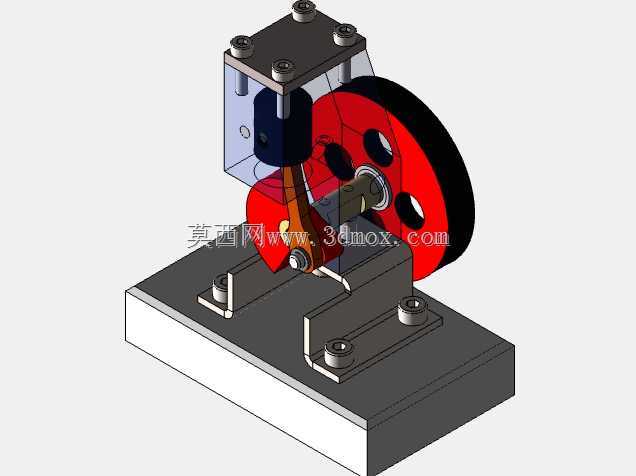

　　功能特性层面，整套结构采用立式单缸布局，配气阀块集成在缸体上部，压缩空气通过阀块内的气道切换实现活塞上下腔的交替进气与排气，活塞通过连杆与曲轴连接，曲轴输出端安装大直径飞轮，依靠飞轮的转动惯量平滑活塞往复运动带来的转速波动，保证输出轴运转的平稳性。底座采用整块板式结构，四个安装孔位分布在底座四角，安装时可通过螺栓直接固定在型材机架或者实验台台面上，无需额外制作过渡安装板，降低现场安装的适配成本。缸体部分采用透明可视化设计，可直接观察活塞的往复运动状态，便于教学演示过程中直观展示内部动作逻辑，也方便调试阶段快速排查卡滞、漏气等故障。

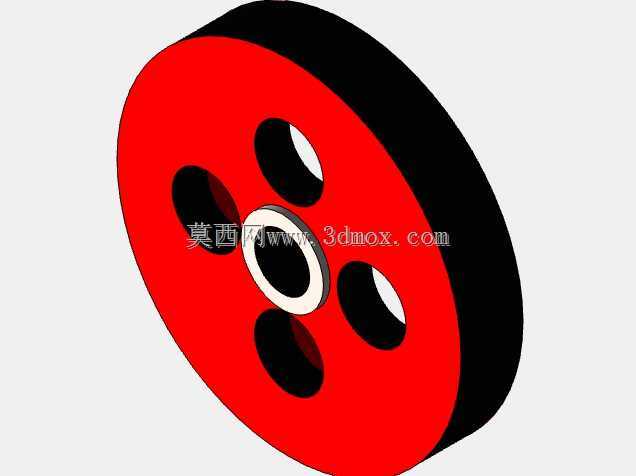

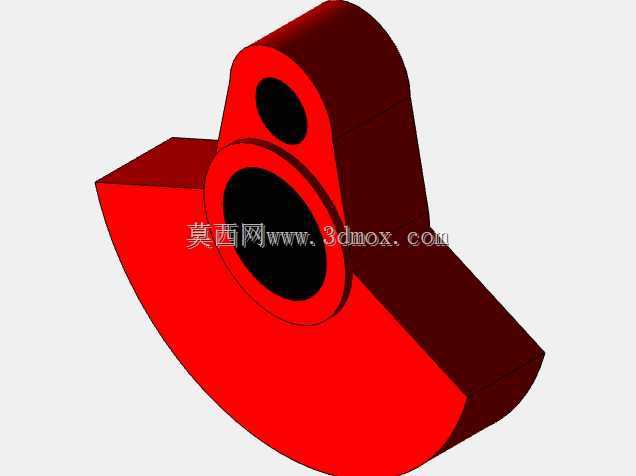

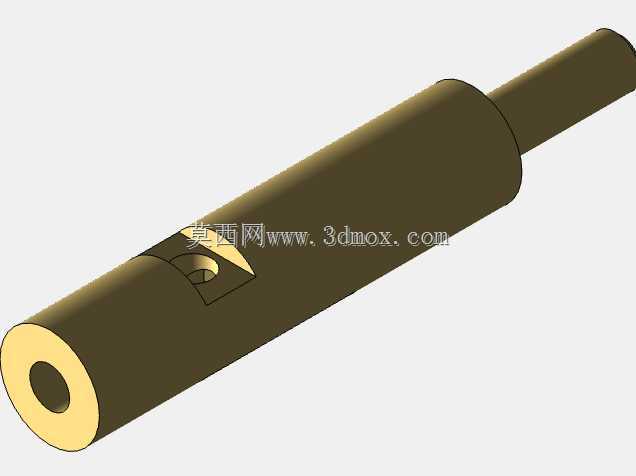

　　设计思路上，整套结构优先考虑加工与装配的工艺性，所有零部件均采用常规机械加工工艺即可制作，缸筒、活塞、曲轴、连杆等部件没有特殊的异形结构，无需五轴加工等特殊工艺，普通铣床、车床即可完成全部零件加工。配气流道的设计尽量缩短路径长度，减少气道内的压力损失，提升压缩空气的能量利用效率；曲轴的偏心距经过匹配计算，兼顾活塞行程长度与输出扭矩的平衡，避免偏心距过大导致的运转阻力激增，也防止偏心距过小带来的输出扭矩不足问题。飞轮的直径与厚度经过惯量匹配，在保证运转平稳性的前提下控制整体重量，避免装置整体过于笨重，同时飞轮上开设多个减重孔，进一步降低转动惯量冗余，减少启动阶段的气源消耗。

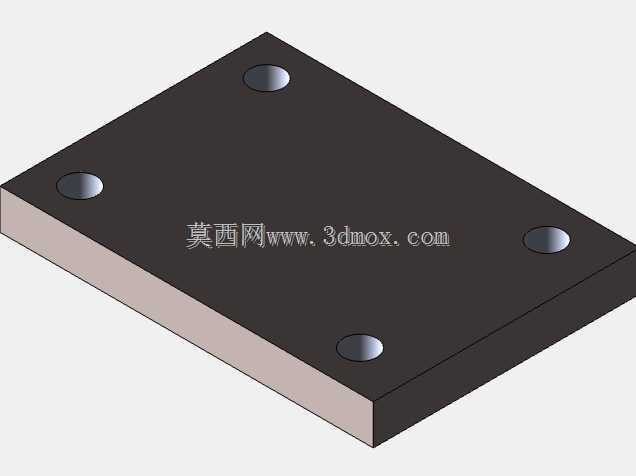

　　外形尺寸与安装边界方面，整套装置底座长度约180mm、宽度约120mm，整体高度约160mm，输出轴中心距离底座安装面的高度为75mm，输出轴端直径适配常规8mm孔径的联轴器、带轮等传动部件，可直接外接小负载传动组件。四个安装孔的孔距为160mm×100mm，安装孔直径为6mm，适配M6螺栓固定，安装时需预留左右两侧各50mm的操作空间，用于接通气源管路、拆装飞轮端的传动部件，上部预留30mm空间用于接通气源进气接头，避免管路弯折影响进气流量。安装面的平面度要求不低于0.1mm/m，防止底座安装后变形导致曲轴卡滞，影响运转顺畅度。

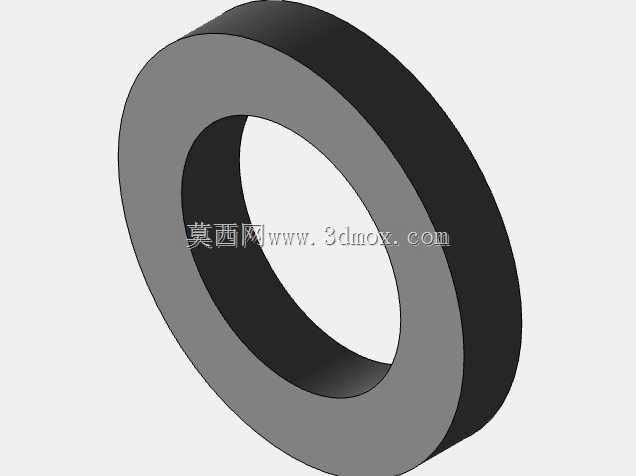

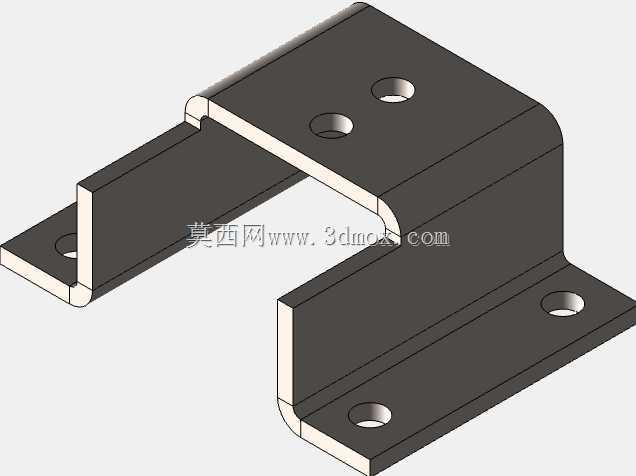

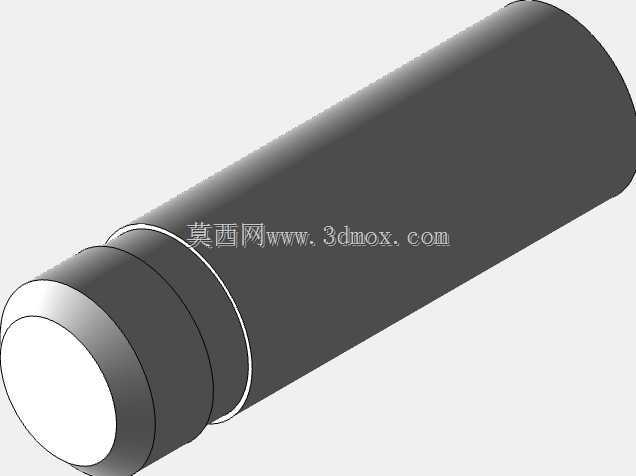

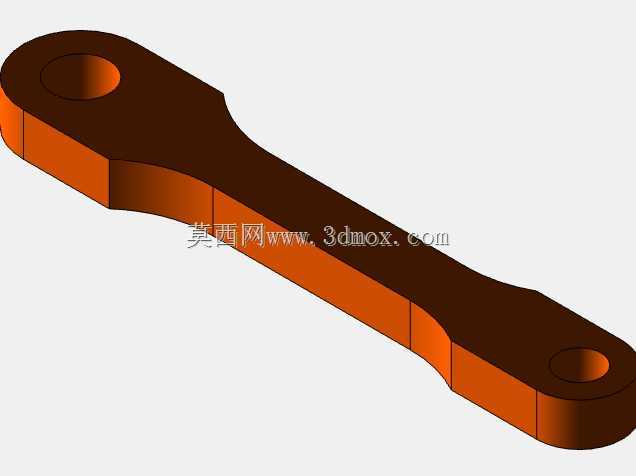

　　在结构细节处理上，活塞与缸筒之间采用间隙密封搭配密封圈的组合密封形式，既降低活塞运动的摩擦阻力，又保证腔室的密封性，减少压缩空气泄漏；连杆两端的铰接处采用铜套作为滑动轴承，无需额外添加润滑脂即可长时间顺畅运转，降低维护成本；曲轴与支架的连接位置采用滚动轴承支撑，减少转动摩擦阻力，提升动力传递效率。配气阀的切换动作与曲轴转角机械联动，无需额外的控制逻辑，只要接入额定压力范围的压缩空气即可自行启动运转，启动过程无死点，依靠飞轮的惯量即可顺利越过上下止点，保证启动成功率。
