气动空气驱动微型动力装置结构设计

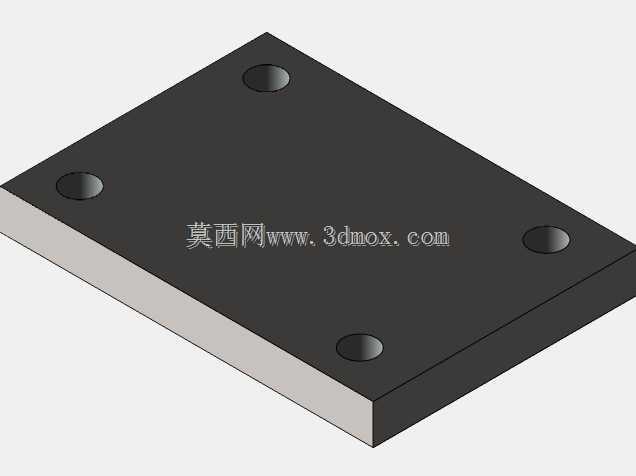

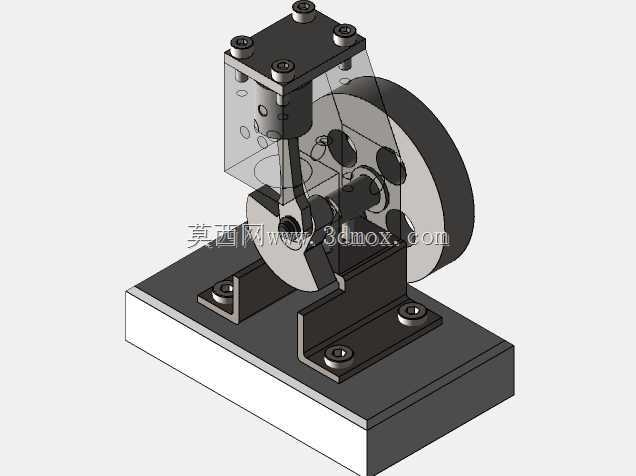

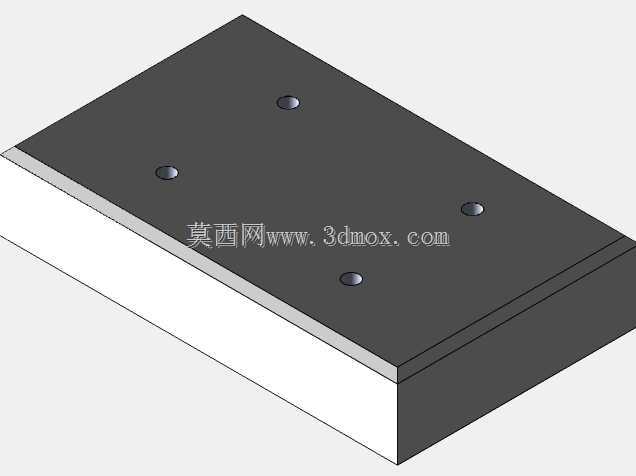

　　这套气动动力装置的结构设计，核心围绕压缩空气能量到旋转机械能的转换逻辑搭建，在小型气动演示、低压动力输出场景中，这类结构无需外接电源，仅通过0.2-0.6MPa的常规压缩空气气源即可驱动，常被用于教学演示台架、小型自动化设备的辅助动力单元，或是防爆环境下的低转速动力输出端，规避电动设备在易燃易爆场景的电火花风险。从结构布局来看，装置采用立式缸体搭配侧置飞轮的排布，底座为整块矩形安装基板，预留了四个沉头安装孔位，安装时可直接通过M4规格螺栓固定在型材架或实验台面上，整体安装边界控制在120mm×80mm×100mm范围内，不会占用过多台架空间，适配小型实验设备的紧凑安装需求。

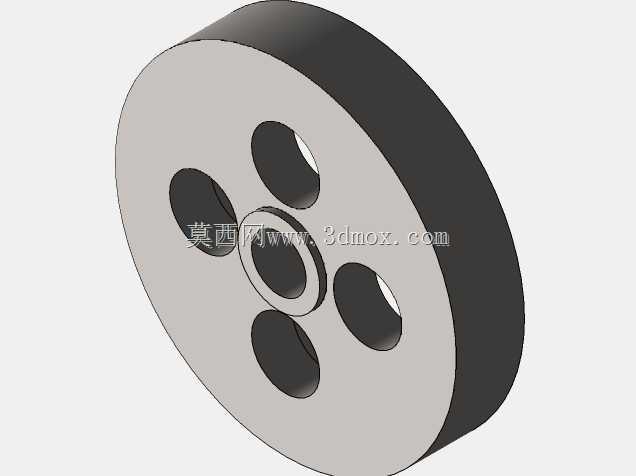

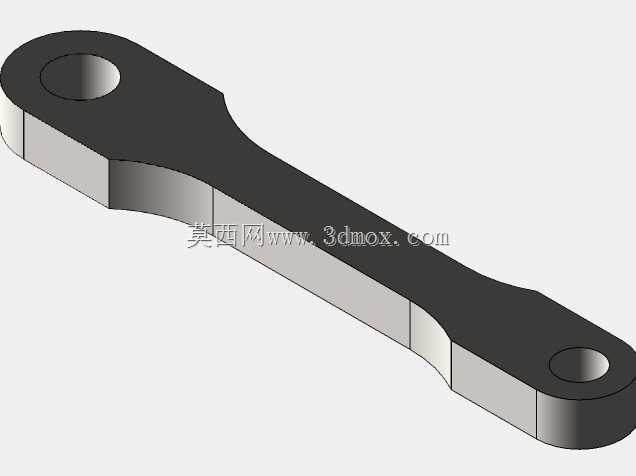

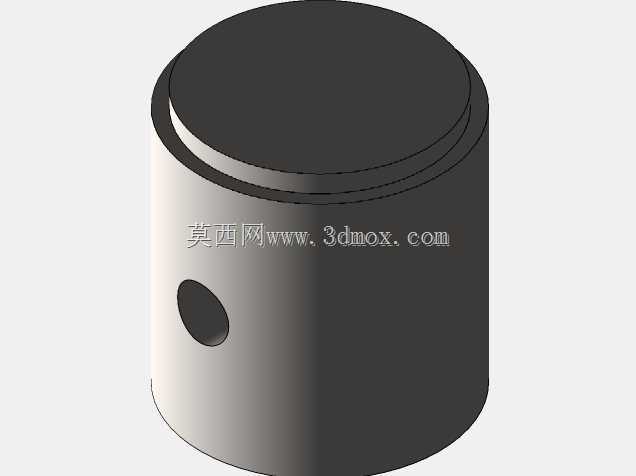

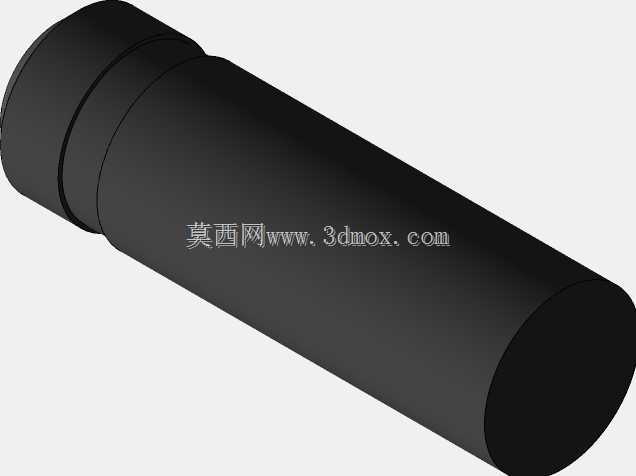

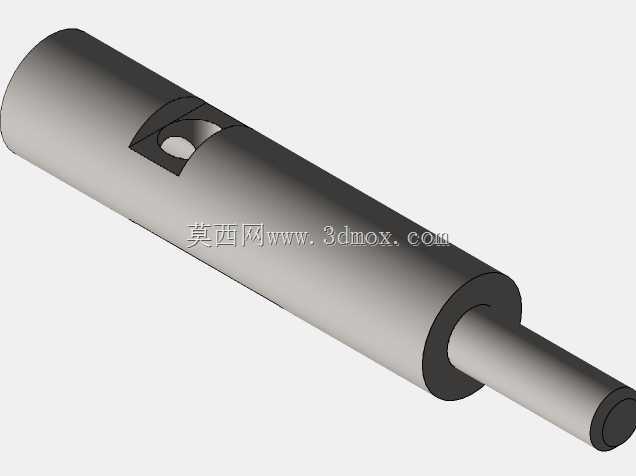

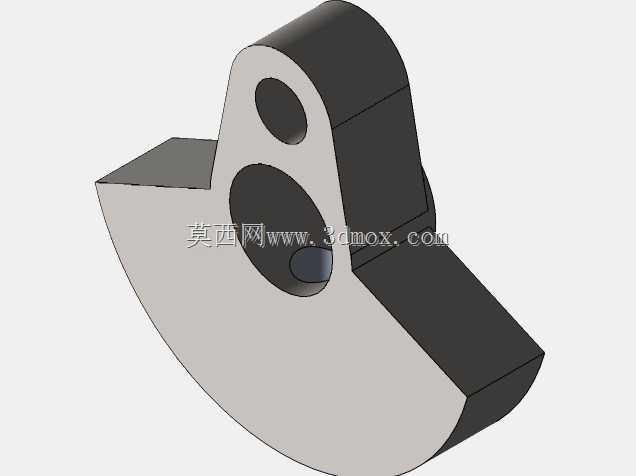

　　缸体部分采用透明可视化的外壳设计，并非单纯为了展示效果，实际调试过程中可直接观察活塞的往复运动状态，排查活塞卡滞、密封件错位等装配问题，无需反复拆解缸盖，大幅缩短装配调试的周期。活塞与曲柄连杆的连接采用间隙配合设计，连杆两端的铰接孔预留了0.02mm的配合公差，既保证运动过程中无卡滞，也能减少铰接位置的磨损量，延长无维护运行时长。侧置的飞轮并非单纯的配重结构，设计时通过调整飞轮的轮缘厚度，将转动惯量控制在合理区间，既可以储存活塞做功行程的能量，带动活塞顺利越过上下止点，保证输出轴转动的连续性，也不会因为惯量过大导致启动阻力过高，常规低压气源即可顺利驱动装置启动。

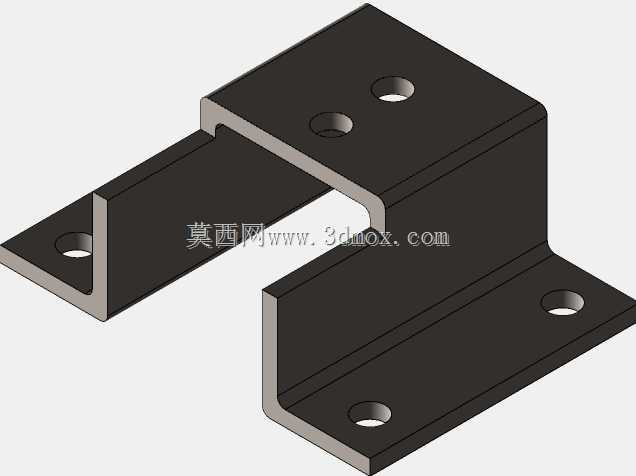

　　输出轴采用双支座支撑结构，两个轴承座分别固定在底座的立式支架上，支撑点跨距覆盖飞轮与曲柄的安装位置，避免输出轴转动过程中出现挠曲变形，保证动力输出的同轴度，输出轴末端预留了轴伸段，可通过联轴器连接小型负载，比如微型传送带、演示用转盘等部件。气路接口设置在缸体顶部，采用标准微型快插接口规格，可直接连接外径4mm的气动软管，无需额外加工转接头，现场装配时可快速完成气路连接。设计过程中对活塞的行程与缸径做了匹配计算，缸径12mm、行程15mm的参数组合，在0.4MPa供气压力下可输出约0.3N·m的扭矩，转速范围在200-500rpm区间，完全满足小型演示装置、轻负载辅助动力的使用需求。

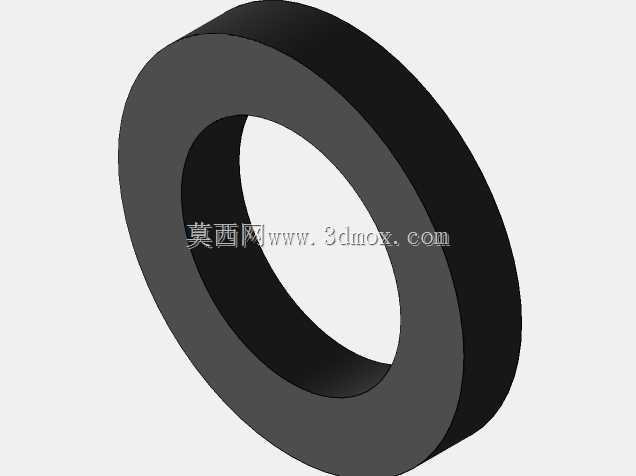

　　整套结构的零件全部采用常见的机械加工工艺即可制作，缸体透明部分可采用亚克力材料铣削成型，金属支架、底座、飞轮采用铝合金或普通碳钢加工即可，密封件选用标准O型圈，无需定制特殊规格零件，加工成本可控，也方便后期维护更换易损件。装配逻辑遵循从下到上的顺序，先将两个轴承座固定在底座上，穿入输出轴后依次装配曲柄、飞轮，再连接连杆与活塞组件，最后扣合透明缸体并紧固缸盖螺丝，整个装配过程无需专用工装，普通钳工工具即可完成组装。运动仿真过程中验证了曲柄在全角度范围内的运动干涉情况，确认连杆在运动过程中不会与缸体内壁、支架产生剐蹭，活塞在上止点和下止点位置时，与缸盖、缸底的间隙控制在0.5mm，既避免撞缸，也能保证压缩空气的做功效率。这类气动动力结构相比同尺寸的电动马达，在防爆、无电磁干扰的场景中有不可替代的优势，比如在有挥发性气体的教学实验场景，或是需要避免电磁干扰的精密检测设备辅助工位，这类结构可以稳定输出动力，不会产生电火花或是电磁干扰，同时结构简单可靠，故障点少，日常仅需定期更换活塞密封件即可长期运行。
