透明壳体平行轴齿轮传动箱结构设计

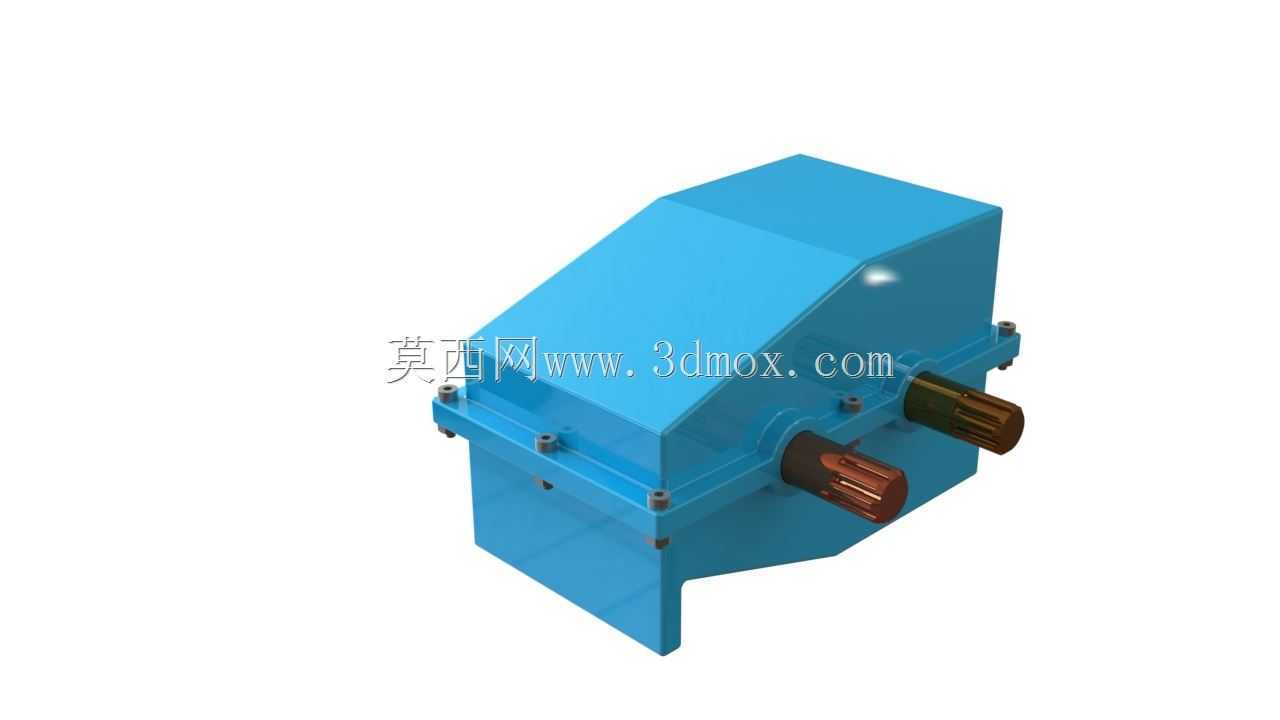

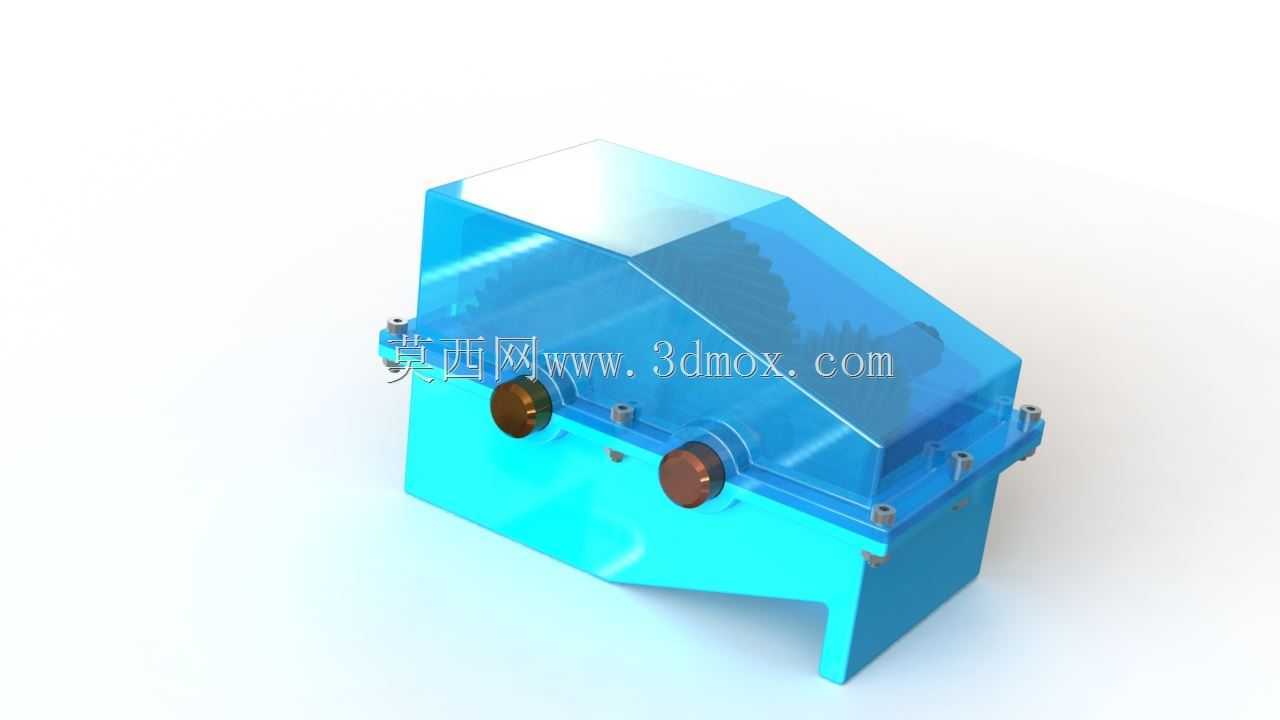

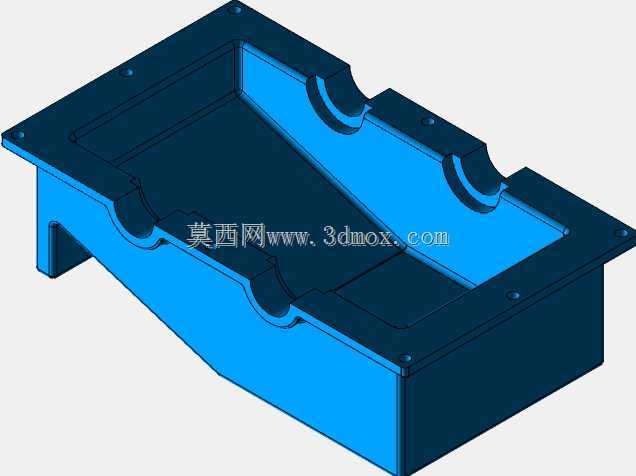

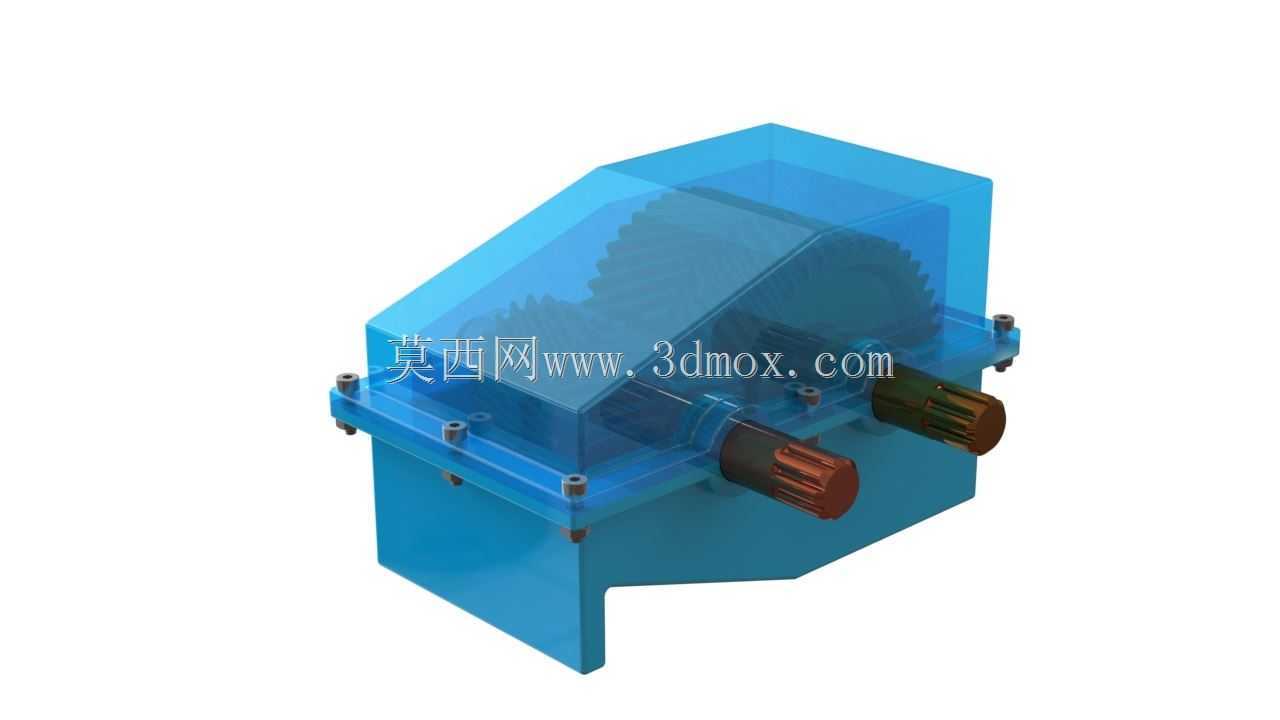

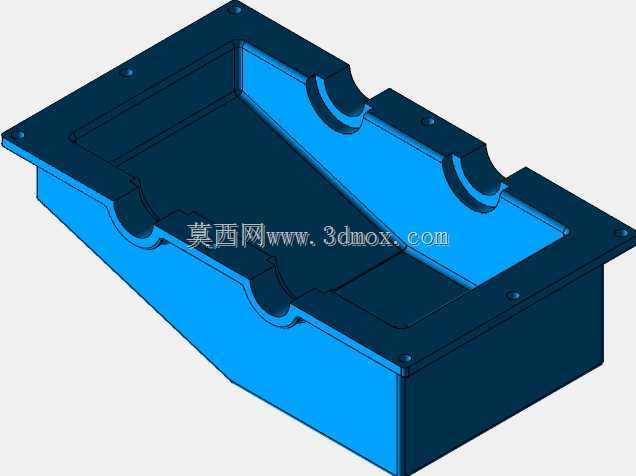

　　这款平行轴齿轮传动箱的设计，最初是面向小型自动化输送线、教学演示台架以及轻型物料搬运设备的动力传递需求开发，在实际产线布局中，这类传动箱常安装在驱动电机与执行辊筒之间，承担转速匹配、扭矩放大的核心作用，相比外露齿轮传动，封闭箱体结构能有效阻隔车间内的金属碎屑、切削液飞溅侵入啮合区域，大幅降低齿面异常磨损的概率。从结构设计逻辑来看，箱体采用上下分体式拼接结构，下半部分为承载基座，预留了与设备机架连接的安装支脚，安装孔位的间距经过反复校核，能适配多数轻型输送设备的通用安装梁尺寸，上半部分采用透明可视化壳体设计，这一设计并非单纯为了展示效果，在设备调试阶段，运维人员可以直接观察内部齿轮的啮合状态、润滑脂的分布情况，无需频繁拆解箱体就能判断是否存在齿面偏磨、异物卡滞的问题，大幅缩短日常点检的时间成本。

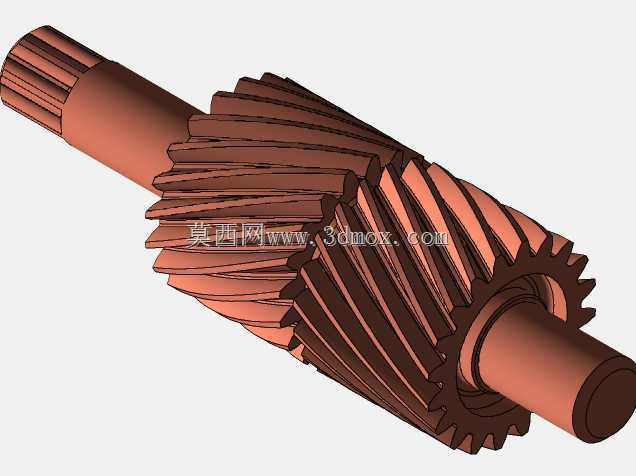

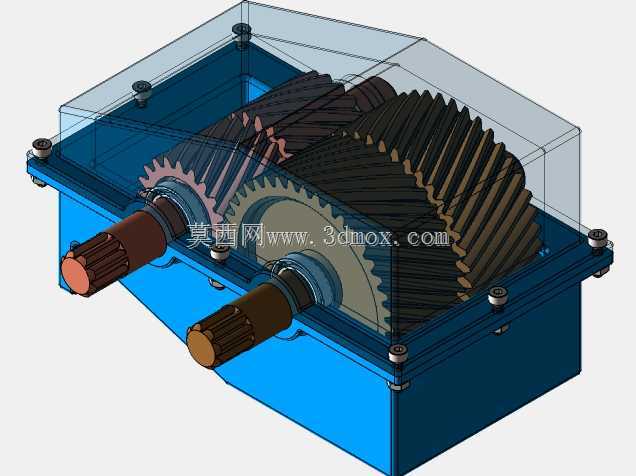

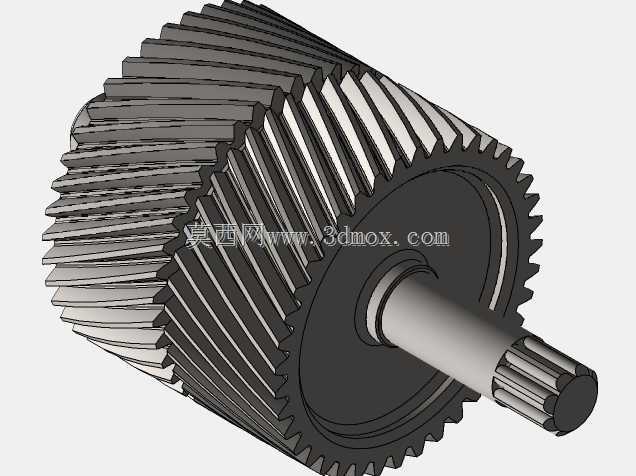

　　内部采用两级平行轴圆柱齿轮传动布局，输入轴与输出轴从箱体同侧伸出，轴端预留了标准键槽与轴用挡圈安装位，能直接配套联轴器、同步带轮等常用传动连接件，轴与箱体的配合位置设计了密封槽，可安装骨架油封防止润滑脂泄漏，同时避免外部粉尘进入箱体内部。齿轮参数的匹配上，各级传动比的分配充分考虑了小型驱动电机的输出特性，能将常规小型异步电机、伺服电机的高转速低扭矩输出，转换为执行端需要的低转速大扭矩输出，齿宽与模数的选择经过扭矩校核，能满足额定工况下连续运转的强度要求，齿轮与轴的连接采用平键加过盈配合的方式，避免频繁正反转时出现键槽松动的问题。

　　箱体的连接法兰位置均匀布置了内六角螺栓安装孔，螺栓间距经过优化，既能保证箱体结合面的压紧力均匀，防止密封失效，也预留了足够的扳手操作空间，日常拆解维护时不需要特殊工装就能完成拆装。在安装边界方面，箱体底部的安装支脚高度经过测算，能保证轴伸中心高与常规输送线辊筒的中心高匹配，不需要额外增加调整垫块，输入输出轴的伸出长度控制在合理范围，既保证连接件有足够的配合长度，也不会因为轴伸过长导致悬臂弯矩过大，影响轴承使用寿命。

　　轴承选型上采用深沟球轴承支撑各传动轴，能同时承受径向载荷与少量轴向载荷，适配传动过程中产生的轻微轴向力，轴承位的公差配合按照基孔制原则设计，保证轴承内圈与轴、外圈与箱体孔的配合松紧适度，既不会出现跑圈问题，也方便后期维护时更换轴承。在实际应用场景中，这类齿轮传动箱除了工业产线使用，也常被用于教学实训台架，透明壳体能让学员直观理解齿轮传动的啮合过程、传动比的变化逻辑，相比全封闭的工业用齿轮箱，可视化设计能降低机械传动结构的学习门槛。设计过程中还充分考虑了润滑维护的便利性，箱体顶部预留了注油孔位置，底部设置了排油口，不需要完全拆解箱体就能完成润滑脂的更换，日常维护的工作量被控制在较低水平。整体结构没有冗余的设计元素，每一处结构都对应实际使用中的功能需求，从安装定位、密封防护、运维便利性到承载强度，都围绕轻型动力传递场景的实际痛点做了针对性优化，能在紧凑的安装空间内完成稳定的动力传递任务。
