汽车传动系统差速器齿轮组结构

　　在汽车底盘传动系统的布局中，差速器是连接主减速器与两侧驱动轮的核心传动部件，日常行驶过程中，发动机输出的扭矩经过变速箱、主减速器减速增扭后，会直接输入差速器总成，再由差速器将动力分配给左右两侧的驱动半轴，最终传递到车轮驱动车辆行进。很多刚接触底盘设计的工程师容易忽略差速器的核心作用，误以为它只是简单的动力分流结构，实际上在车辆转弯、行驶在不平路面、两侧车轮附着系数存在差异的工况下，差速器允许两侧驱动轮以不同转速旋转，避免轮胎出现滑拖、异常磨损，同时保证车辆转向过程的平顺性，不会因为两侧车轮转速一致导致转向阻力过大、轮胎啃噬路面的问题。

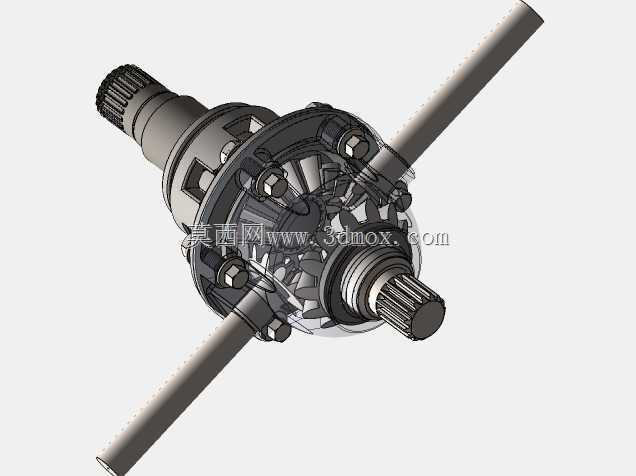

　　这套差速器齿轮组采用对称式锥齿轮结构，是目前民用乘用车、轻型商用车驱动桥中应用最广泛的结构形式，整体由差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、支撑垫片以及两侧输出半轴组成。设计过程中首先要匹配主减速器的输出扭矩参数，确定行星齿轮与半轴齿轮的模数、齿数以及压力角，保证齿轮啮合的重合度满足扭矩传递要求，避免大扭矩输出工况下出现轮齿折断、齿面点蚀的失效问题。行星齿轮背部的球面垫片与差速器壳的内球面配合，能够保证行星齿轮在随差速器壳公转的同时，顺畅绕十字轴自转，垫片同时承担耐磨作用，长期使用磨损后可单独更换，无需更换整个差速器壳，降低后期维护成本。

　　从安装边界来看，这套差速器总成整体为回转类结构，核心齿轮组封装在差速器壳内部，两侧伸出的花键半轴分别连接左右驱动轮的轮毂单元，差速器壳两端通过圆锥滚子轴承支撑在驱动桥壳或者变速箱壳体的轴承座孔内，轴承的预紧度需要在装配时通过调整垫片进行校准，保证差速器运转过程中没有轴向窜动，同时不会因为预紧力过大导致轴承过热烧蚀。十字行星齿轮轴与差速器壳的安装孔采用过盈配合，并用定位销或者锁止螺栓固定，避免大扭矩工况下行星齿轮轴出现转动、窜动的问题，行星齿轮与半轴齿轮的啮合间隙需要控制在合理范围内，间隙过大会导致传动冲击、起步异响，间隙过小则会导致齿轮润滑不良、运转卡滞。

　　实际工况下，差速器内部的齿轮全部采用飞溅润滑，驱动桥壳或者变速箱内部的齿轮油会随着齿轮转动被带入啮合面，在轮齿表面形成油膜，减少金属直接接触的磨损，因此设计时需要在差速器壳上开设对应的油道孔，保证齿轮油能够顺利进入差速器内部，润滑行星齿轮、半轴齿轮以及支撑垫片。在车辆直线行驶时，两侧驱动轮遇到的行驶阻力基本一致，此时行星齿轮只随差速器壳一起公转，不会绕十字轴自转，两侧半轴齿轮转速与差速器壳转速保持一致，动力平均分配给两侧车轮；当车辆转弯时，内侧车轮行驶距离更短，遇到的行驶阻力更大，行星齿轮会在阻力差的作用下绕十字轴自转，让内侧半轴齿轮转速降低、外侧半轴齿轮转速升高，两侧车轮以不同转速滚动，保证转向过程顺畅，不会出现轮胎滑动摩擦的问题。

　　针对不同的车型定位，这套差速器齿轮组的参数可以做对应调整，比如大扭矩的越野车型、载货车型需要增大齿轮模数、提升轮齿的抗弯强度，同时选用更高强度的合金钢材做渗碳淬火处理，保证轮齿表面硬度满足耐磨要求，芯部韧性足够承受冲击载荷；而普通家用乘用车则可以在满足强度要求的前提下，适当优化齿轮参数，降低啮合噪音，提升行驶平顺性。很多三维建模人员在复刻这类差速器结构时，容易忽略齿轮啮合的侧隙、垫片的厚度补偿以及安装定位的细节，导致模型做运动仿真时出现干涉、卡滞的问题，实际上在建模前需要先梳理清楚动力传递路径，明确各个部件的运动关系，先确定差速器壳的安装基准，再依次布置十字轴、行星齿轮、半轴齿轮的位置，保证各个齿轮的分度圆锥顶点交汇于差速器的中心点，这样才能保证齿轮啮合的正确性，运动仿真时才能真实还原差速器的差速动作。

　　在整车布置过程中，差速器的外形尺寸直接影响驱动桥的包络空间，前置前驱车型的差速器集成在变速箱内部，需要匹配变速箱的整体壳体尺寸，避免与周边的悬架部件、转向拉杆出现运动干涉；而后置后驱、四驱车型的差速器布置在后桥或者分动箱位置，需要预留足够的安装空间，同时保证半轴的夹角在等速万向节的允许工作角度范围内，避免半轴万向节出现过早磨损的问题。这套差速器齿轮组的结构非常经典，理解其工作原理与设计要点，是从事汽车底盘传动设计、传动部件建模的基础，很多后续的限滑差速器、差速锁结构，都是在这种开放式对称锥齿轮差速器的基础上增加锁止机构或者摩擦片组，来提升恶劣路况下的通过性，核心的齿轮传动逻辑与基础结构并没有本质变化。
