双缸往复式内燃机动力结构设计

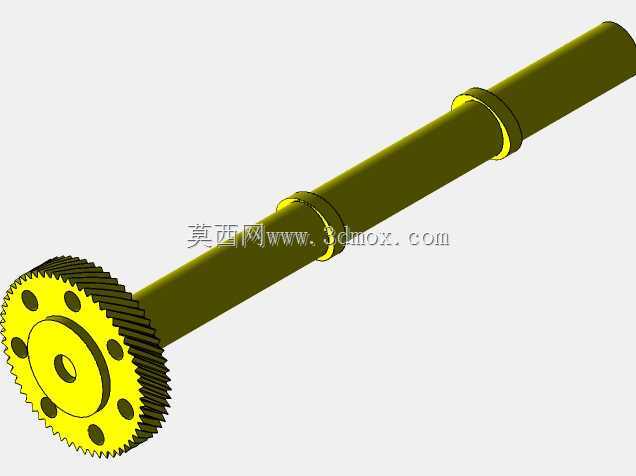

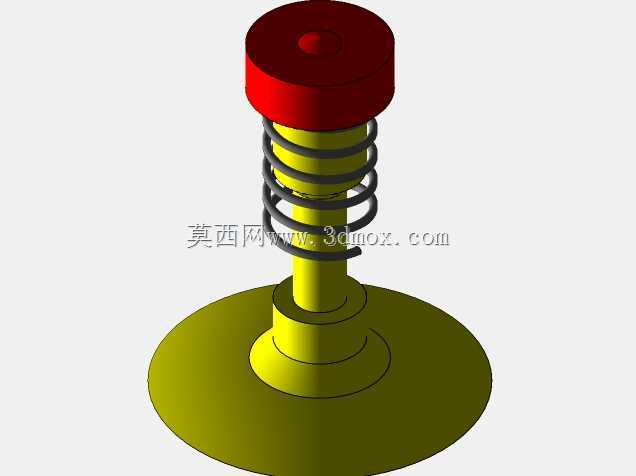

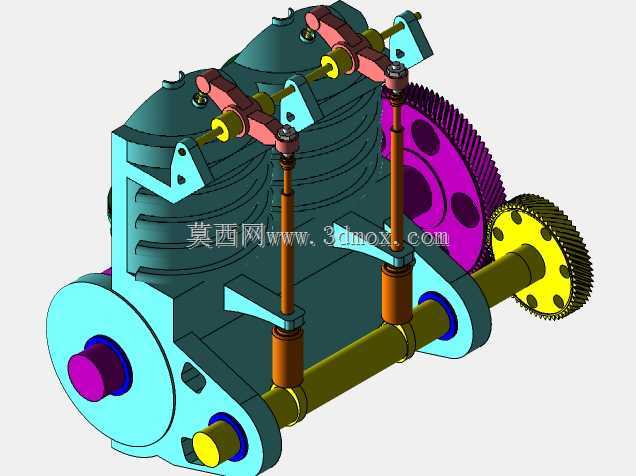

　　这套双缸动力结构的三维建模，核心围绕小排量内燃动力单元的实际落地需求展开，日常多应用在小型通用动力场景，比如便携发电机组、小型园林作业机械、迷你摩托以及教学演示教具领域，这类场景对动力单元的体积、运转平顺性、维护便捷性都有明确的硬性要求，建模过程中完全贴合实际工程装配逻辑做结构排布。从功能特性来看，这套结构采用并列双缸布局，两个活塞通过连杆共同连接在同一根曲轴上，曲轴端集成大直径传动齿轮，可直接对接输出端负载或者变速结构，顶部的配气摇臂组件同步对应两个气缸的进排气门驱动，能保证两个气缸按照固定相位差交替做功，相比单缸结构，动力输出的脉冲波动更小，运转时的整机震动也能得到有效控制，不需要额外加装大尺寸平衡块就能满足多数小型设备的震动限值要求。

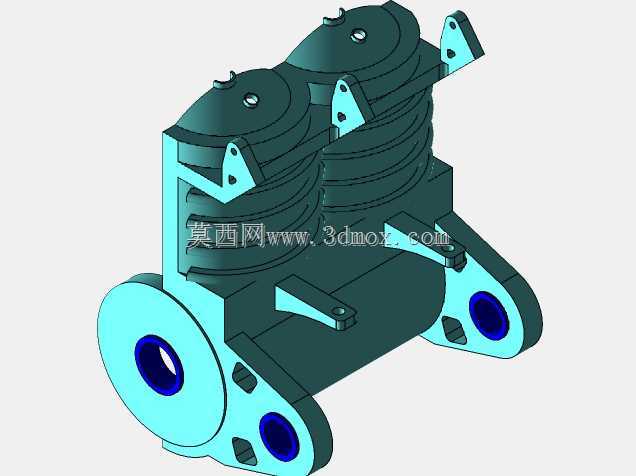

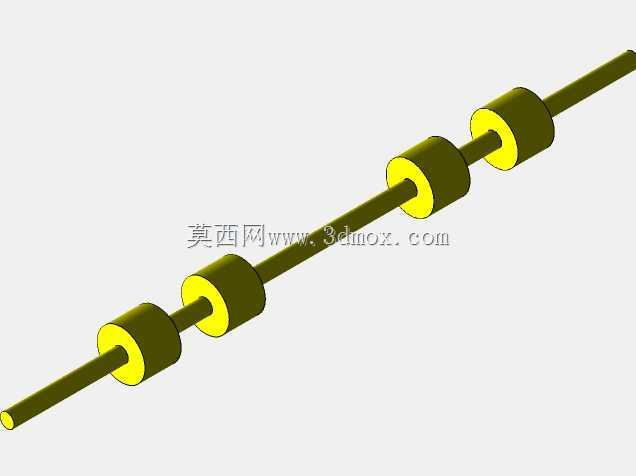

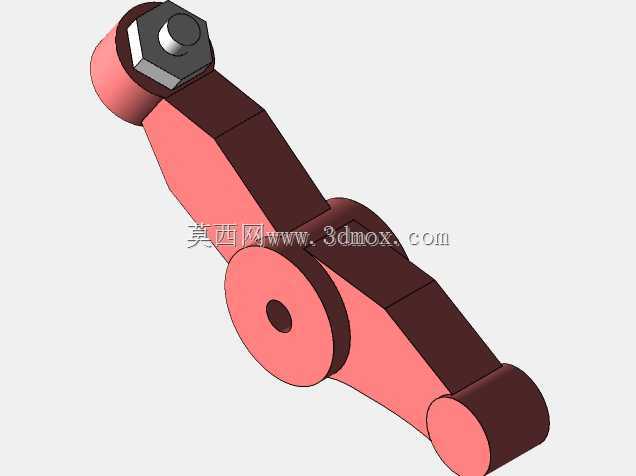

　　设计思路上没有盲目追求复杂结构，而是优先考虑装配工艺性与后期维护便利性：气缸体采用一体化并列铸造的结构形式，减少了分体式缸体的密封面数量，能有效降低缸垫漏气漏油的故障概率；曲轴支撑位设置在缸体两侧的轴承安装座上，装配时可以从侧端直接穿入曲轴组件，不需要拆分缸体主体结构，后期拆解维护曲轴连杆机构时的操作空间更充足；顶部的摇臂轴采用通轴设计，两个气缸的摇臂组件共用同一根支撑轴，既保证了配气相位的一致性，也减少了零散零件的数量，降低装配时的错装概率。

　　外形尺寸与安装边界方面，整套结构的横向宽度控制在双缸缸径叠加的合理区间，没有额外突出的冗余结构，曲轴输出端的齿轮端面与缸体侧面预留了足够的传动件安装空间，不会出现装配时齿轮与缸体外壳干涉的问题；底部的安装基座平面做了平整化处理，预留的安装孔位间距符合通用小型动力的安装标准，可以直接适配多数现有小型设备的动力安装位，不需要额外做转接支架；顶部的摇臂组件外围预留了气门室盖的安装空间，建模时已经考虑了气门室盖的壁厚与密封槽位置，后期做外壳设计时不需要再调整内部核心组件的位置。

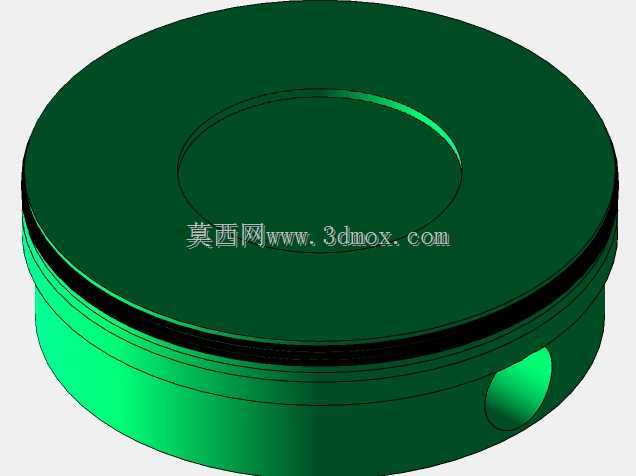

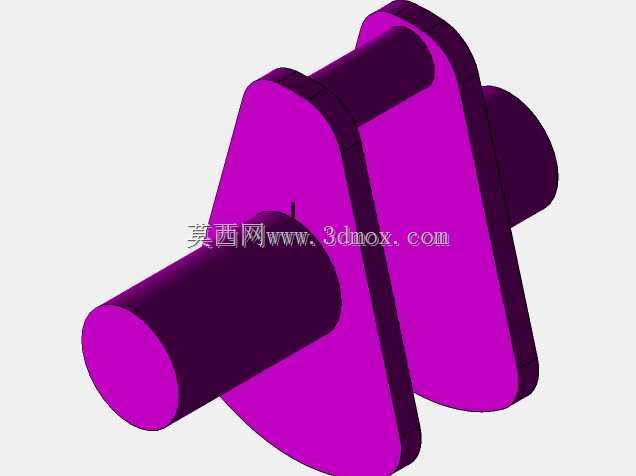

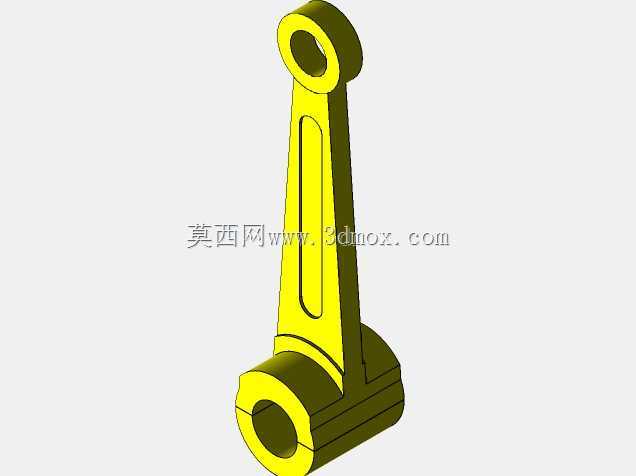

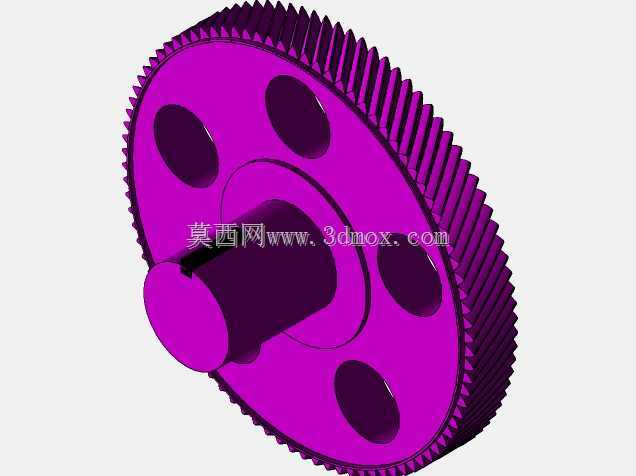

　　建模过程中对各运动部件的间隙做了符合工程实际的预留：活塞与缸壁之间保留了合适的配合间隙，避免热膨胀后出现卡滞；连杆大头与曲轴曲柄销之间的轴承安装位尺寸完全匹配标准滚针轴承的规格，不需要做定制化零件；传动齿轮的啮合间隙按照0.1-0.3mm的工程标准预留，既不会因为间隙过大出现传动冲击噪音，也不会因为间隙过小导致齿轮运转卡滞。这套结构的设计没有追求过高的性能参数，而是偏向实用化的通用动力需求，所有零件的尺寸规格都尽量贴合现有标准件与通用加工工艺，不管是做教学演示的原理验证，还是做小型设备的动力单元原型设计，都能直接作为结构参考，不需要做大幅的结构调整就能对接后续的详细设计与加工环节。对于结构设计从业者来说，这套模型的装配逻辑完全遵循实际机械装配流程，各部件的约束关系与实际工况一致，可以直接用来做运动仿真验证，观察双缸结构的曲轴运转相位、活塞往复行程、配气机构动作同步性等核心参数，也能作为同类小排量动力结构设计的参考模板，规避常见的装配干涉、维护空间不足等设计问题。
