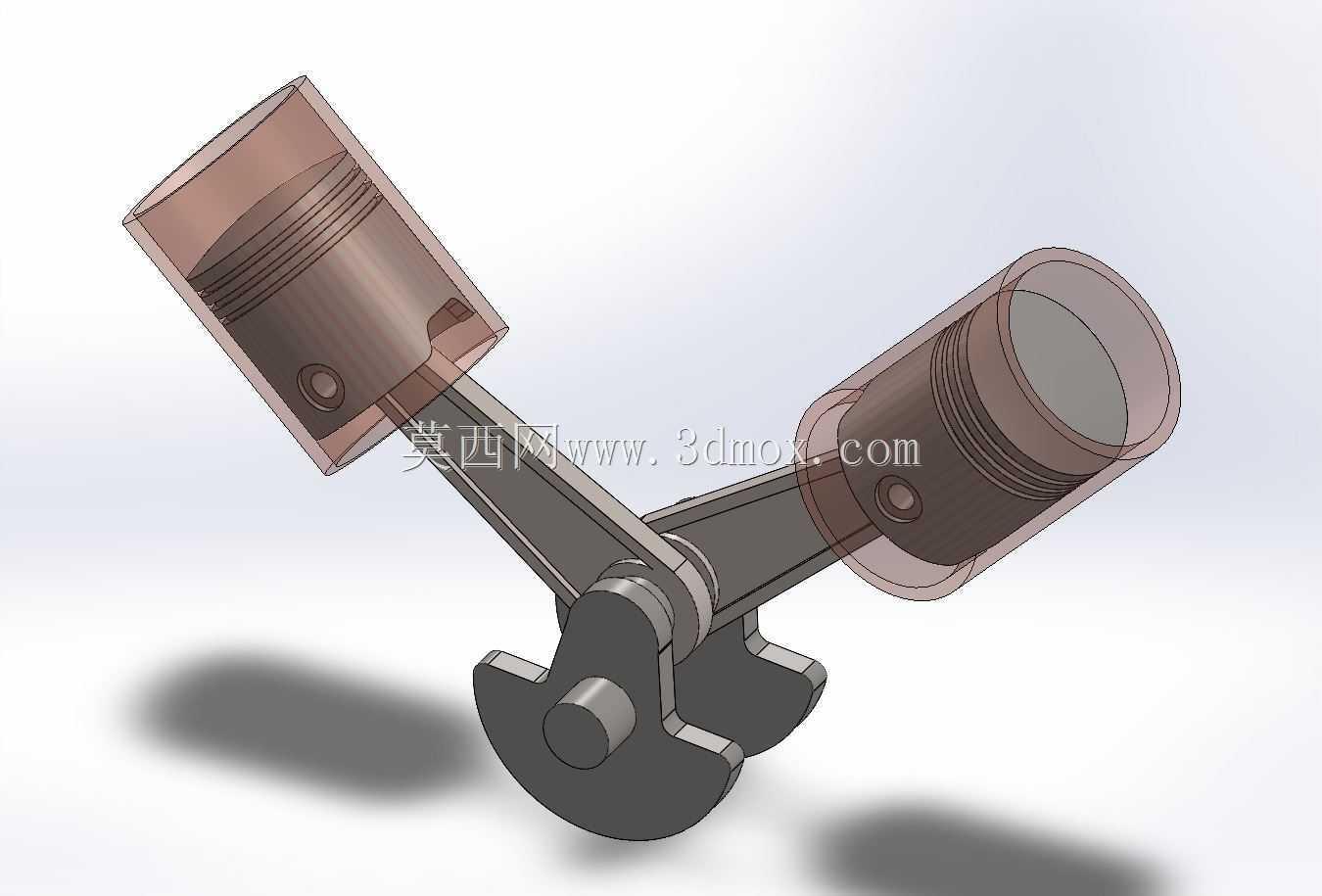

90度夹角V型双缸活塞曲柄动力结构

　　这套动力结构采用90度夹角的V型布局，核心解决直列双缸结构纵向尺寸过大、水平对置双缸宽度占用过多的空间矛盾，在通用小型动力、轻型摩托、便携发电机组、小型工程机械辅助动力单元等场景中应用广泛。从实际使用场景来看，这类90度V型双缸结构相比同排量单缸，动力输出的平顺性优势明显，两个活塞的做功行程间隔90度曲轴转角，能大幅降低曲轴运转的一阶振动，不需要额外加装体积较大的平衡轴结构，就能满足手持类动力设备、轻型载人载具的振动控制要求，避免长期运转过程中振动传导导致的连接紧固件松脱、配套精密附件精度受损的问题。

　　从功能特性上看，这套结构完整还原了活塞、连杆、曲轴的运动配合关系，活塞裙部的型线设计考虑了侧推力的导向需求，活塞环槽的位置预留了气环、油环的安装空间，能直观展示往复运动到旋转运动的转换过程：两个连杆分别连接对应缸体内的活塞，共同铰接在曲柄销上，曲轴转动时，两个活塞在各自缸套内做往复直线运动，90度的夹角设置让两个活塞的运动惯性力能在曲轴平面内实现部分抵消，降低整机运转的振动幅值。

　　设计思路上，这套结构优先保证运动部件的无干涉运行，曲柄的回转半径、连杆的中心距、活塞的行程三者做了匹配校核，当曲轴旋转到任意角度时，连杆与缸套内壁、活塞裙部与曲轴平衡块之间都预留了足够的安全间隙，不会出现运动卡滞的问题；曲轴的平衡块造型是根据两个活塞连杆组件的往复质量、旋转质量做的配重优化，能将曲轴运转时的离心力控制在合理区间，减少主轴承座的受力载荷。从安装边界来看，两个缸体的中心轴线呈90度交汇，交汇点位于曲轴中心轴线上，整机的安装基准面设置在曲轴箱的下结合面，主轴承孔的同轴度是安装定位的核心基准，缸套端面的安装平面与对应缸体轴线保持垂直，保证缸垫压紧后的密封可靠性；进气、排气接口的位置预留了足够的管路安装空间，不会和周边的机架、覆盖件产生干涉，输出端的曲轴轴伸长度、键槽尺寸匹配通用小型动力的连接法兰规格，能直接对接发电机、传动皮带轮、液压泵等负载部件。

　　在结构细节上，活塞销的安装位置做了偏置设计，能降低活塞换向时对缸壁的敲击噪声，连杆大头的剖分结构方便装配时与曲柄销的连接，轴瓦位置预留了润滑油道的开孔，能保证运转过程中摩擦副的润滑供给；这套结构的运动仿真可以直观展示活塞在上止点、下止点位置时的连杆摆角变化，帮助设计人员理解配气相位、点火正时与活塞运动位置的对应关系，也能作为小型动力产品开发初期的结构验证参考，校核不同曲轴转角下的燃烧室容积变化，为压缩比的设定、进排气道的角度优化提供基础的三维参照。
