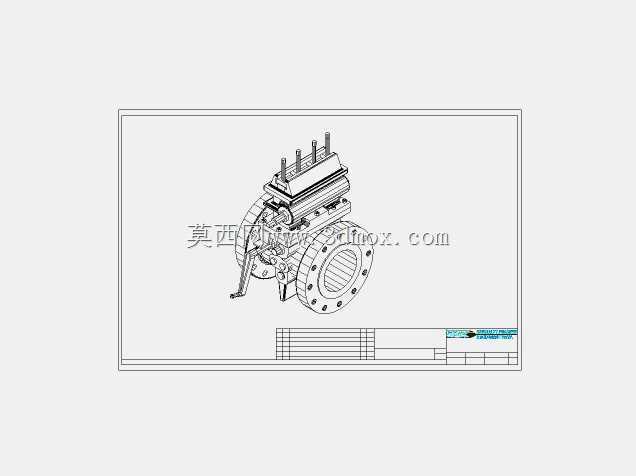

8寸法兰连接式孔板流量测量装置

　　在长距离油气输送管线、化工工艺管道、市政燃气输配管网的流量计量环节，差压式孔板流量计是应用覆盖度极高的节流式测量装置，本次呈现的8寸规格孔板测量组件，适配公称通径200mm的工业管道安装场景，可在高压、高温、含杂质的复杂输送工况下完成流体流量的连续检测。从实际工程落地的角度看，这类孔板装置的核心测量逻辑是依托管道内部节流件前后形成的稳定差压值，结合流体密度、工况温度压力参数换算得到实时流量，相比插入式、涡街类测量仪表，其结构无活动易损部件，长期运行的稳定性更适配连续生产的管线场景，不需要频繁拆检维护就能保证计量精度。

　　设计层面首先要考虑的是安装边界的匹配性，法兰端的螺栓孔分布严格遵循对应压力等级的法兰标准，8寸600磅级的法兰连接面加工有密封水线，可适配缠绕式垫片实现高压工况下的静密封，安装时不需要对管线做额外改造，只要保证前后直管段长度满足前20D后5D的要求，就能消除管道弯头、阀门带来的流场畸变影响，保证差压取值的准确性。装置上部的取压组件采用三阀组集成结构，三个阀组分别对应正负压侧取压与平衡通路，投运时可先打开平衡阀再逐步开启两侧取压阀，避免单向差压瞬间冲击损坏差压变送单元，取压口的倾斜角度设计充分考虑了不同流体介质的排污需求，测量气体介质时取压口朝上避免积液，测量液体介质时取压口倾斜朝下避免积气，不需要现场额外改装取压管路。

　　从结构细节看，孔板的开孔边缘做了严格的锐角处理，节流孔的同心度偏差控制在0.5mm以内，避免偏心节流带来的测量误差，孔板本身采用不锈钢材质加工，可耐受含硫天然气、含杂质原油的冲刷腐蚀，长期运行不会因为节流面磨损出现计量偏差。装置下部的排污结构可在管线定期维护时排出取压管路内的积液、杂质，不需要拆解整个测量组件就能完成日常运维。配套的法兰密封面与管道法兰完全匹配，安装时螺栓对角均匀紧固就能保证密封性能，不会出现偏压泄漏的问题。

　　在实际选型应用中，这类孔板装置可适配的工况压力最高可达10MPa，工况温度覆盖-20℃到450℃的范围，不管是原油长输管线的贸易计量，还是天然气分输站的流量监控，或是化工装置内部的工艺介质流量控制，都能通过更换不同开孔比的孔板片适配不同的流量量程范围。建模过程中严格还原了法兰螺栓孔的位置度、取压管路的走向、阀组的操作空间，安装时上部阀组预留了足够的扳手操作距离，不需要额外拆装周边管线就能完成阀组的切换操作，取压口的接口尺寸匹配常规的仪表引压管规格，可直接对接现场的差压变送器设备，不需要额外加工转换接头。

　　很多现场安装出现的计量偏差问题，本质是前期建模阶段没有考虑直管段要求、取压口位置、安装操作空间导致的，这个模型在构建时就把现场安装的实际约束纳入考量，法兰端面的垂直度、孔板与管道的同轴度、取压组件的突出高度都做了精准还原，设计人员在做管线布置时可直接调用该模型完成整体装配，提前预留安装与运维空间，避免现场施工时出现管线碰撞、操作空间不足的问题。孔板与夹持法兰的配合间隙控制在合理范围，安装时可顺利推入法兰间隙，不会出现卡涩无法装配的问题，密封垫片的放置位置也做了定位结构提示，避免现场安装时垫片偏移导致的密封泄漏。
