AutoCAD环境下电机鼓风机组件装配结构设计

　　在工业通风、车间换气、设备散热、小型物料气力输送这类场景里，电机驱动的鼓风机总成是非常常见的动力送风单元，这套组件的三维装配结构，完全贴合现场实际安装的配合逻辑做的还原，没有做多余的简化处理，每个配合面的公差预留、装配对齐逻辑都和实际加工装配的要求一致。做这套结构设计的时候，最先考虑的是动力端和风轮端的同轴度问题，毕竟电机输出轴直接连接鼓风叶轮，一旦同轴度偏差超过0.1mm，运行时的振动就会直接传导到机壳，不仅噪音会飙升，长期运行还会导致轴承过早磨损，所以在建模装配的时候，特意用了3D对齐的约束逻辑，先把电机前端的止口和鼓风机壳体的安装定位槽做了重合约束，再把输出轴和叶轮的安装孔做同轴约束，最后把紧固螺栓的安装孔位做阵列对齐，完全复刻现场装配时“先定位止口、再穿螺栓、最后锁紧紧固件”的工序逻辑，避免建模时出现装配干涉的问题。

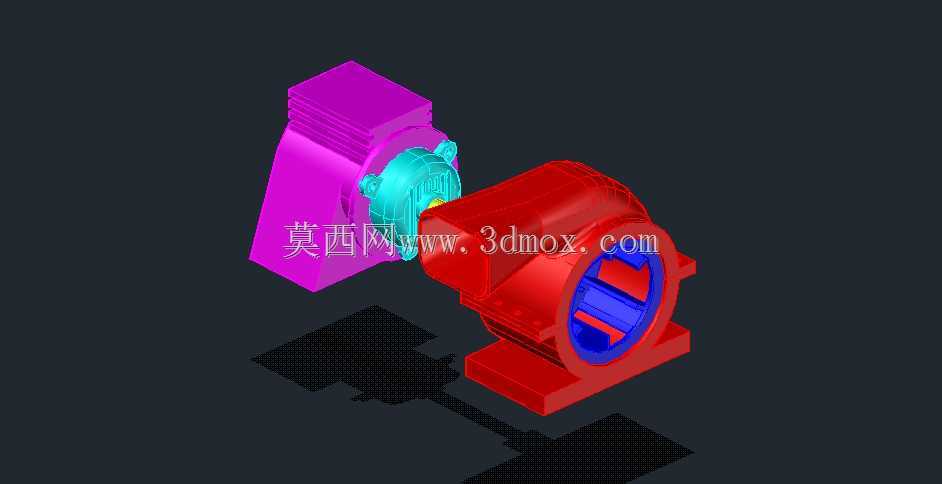

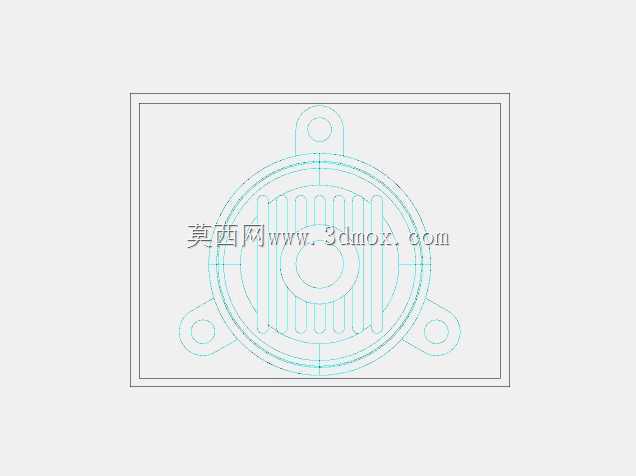

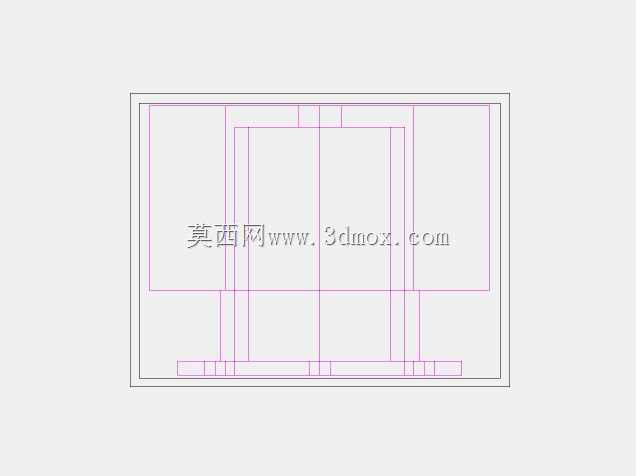

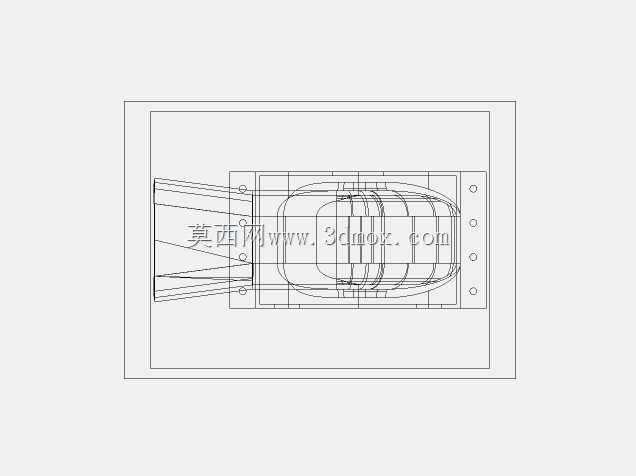

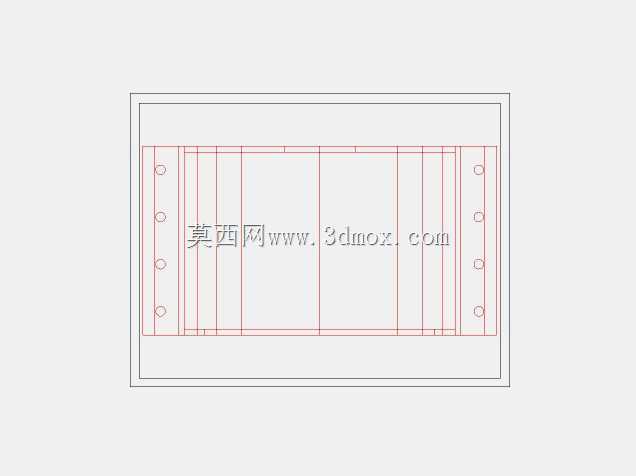

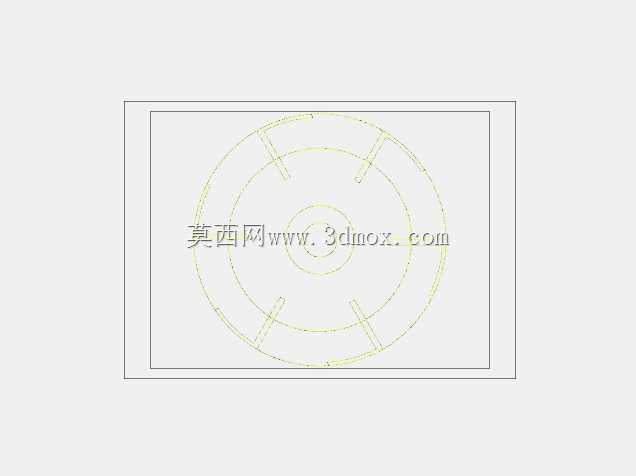

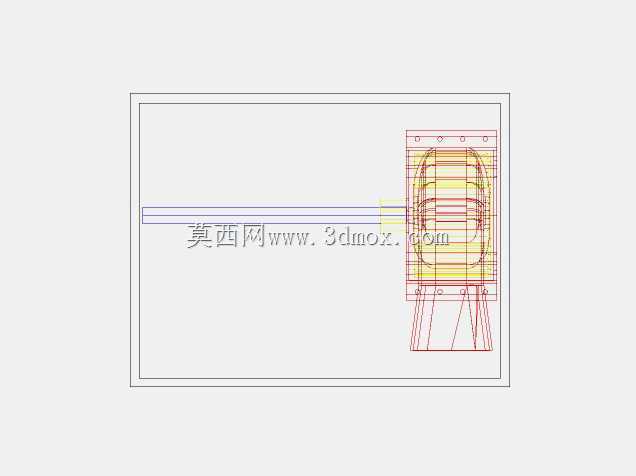

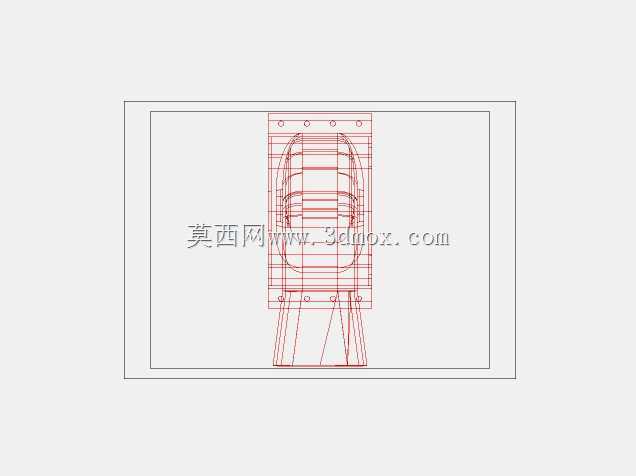

　　从结构组成来看，这套组件分为三个核心部分：紫色部分是驱动电机的机壳端，内部预留了定子、转子的安装腔体，前端的法兰边做了加厚处理，四个安装凸台的位置刚好对应鼓风机壳体上的螺栓孔，安装时不需要额外做转接板，直接用螺栓穿装就能固定；中间青蓝色的部分是连接风轮的轴套与密封端盖，这个位置特意做了迷宫式的密封槽结构，防止鼓风机输送的带尘气流倒灌进电机轴承腔，避免轴承进灰卡滞；红色部分是鼓风机的蜗壳与底座，蜗壳的流道是按照等减速流道做的型线设计，气流从叶轮甩出后能顺着蜗壳平滑导向出风口，减少风阻损失，底部的安装底座做了四个带沉孔的安装脚，沉孔深度刚好能容纳M8的内六角螺栓头，安装后螺栓头不会突出底座平面，保证设备放置时的平整度。关于安装边界的尺寸，这套组件的整体外轮廓在建模时就按照常用的1.5kW小型鼓风机的实际尺寸做了还原，电机端的外径是160mm，轴向长度从电机尾端到蜗壳出风口端面是320mm，蜗壳的最大径向尺寸是240mm，底座的安装孔中心距横向是180mm、纵向是120mm，不管是直接固定在设备机架上，还是搭配减震脚垫安装在地面，这个孔位尺寸都能和市面上通用的小型风机安装支架匹配，不需要重新打孔改孔。

　　实际做装配建模的时候，特意把每个零件都做成了可编辑的块结构，就像实际生产里的模块化组件一样，要是后续需要调整电机功率，只需要替换对应尺寸的电机机壳块，重新做3D对齐约束就能快速完成改型，不用重新绘制整个蜗壳和底座的结构；如果要调整风压风量参数，只需要修改叶轮的宽度和蜗壳的型线参数，其他安装配合的结构都能保持不变，大幅提升改型设计的效率。很多新手做这类风机装配建模的时候，容易忽略电机和蜗壳之间的密封间隙，要么把间隙留得太大导致漏风，要么把间隙留得太小出现转动干涉，这套结构里特意在电机端盖和蜗壳连接面留了1.5mm的密封垫安装间隙，实际装配时可以在这个位置填充橡胶密封垫，既不会出现干涉，也能保证连接面的密封性。

　　另外，蜗壳底部的底座做了2mm的拔模斜度，要是后续需要做铸件生产，这个拔模角度刚好满足砂型铸造的脱模要求，不需要额外做拔模处理；电机机壳表面的散热筋结构也做了还原，散热筋的高度是12mm，厚度是3mm，间距是8mm，和实际量产的电机散热结构完全一致，做热仿真分析的时候可以直接用这个模型导入，不需要重新简化散热筋结构。在实际的设备选型配套里，这类小型电机鼓风机组件常用在小型工业设备的散热送风、车间工位的局部通风、粮食加工环节的轻量物料气力输送，还有小型除尘设备的引风单元，因为整体结构紧凑，安装孔位通用，不管是新设备设计配套，还是旧设备的风机替换，都能直接匹配安装尺寸，不需要做额外的结构改动。建模时的装配逻辑完全遵循实际生产的装配顺序：先把电机转子组件装入电机机壳，装好前端盖和密封件，再把叶轮压装到电机输出轴上，最后把蜗壳整体对准电机前端的止口，穿入螺栓紧固，整个装配过程没有出现反向装配的结构，也就是不存在实际生产中装不进去的“死结构”，每个紧固件的安装位置都预留了扳手操作空间，比如蜗壳和电机连接的四个螺栓，位置距离蜗壳外壁有15mm的间隙，用套筒扳手或者开口扳手都能顺利操作，不会出现扳手卡滞的问题。
