杆类工件快速释放夹持固定装置

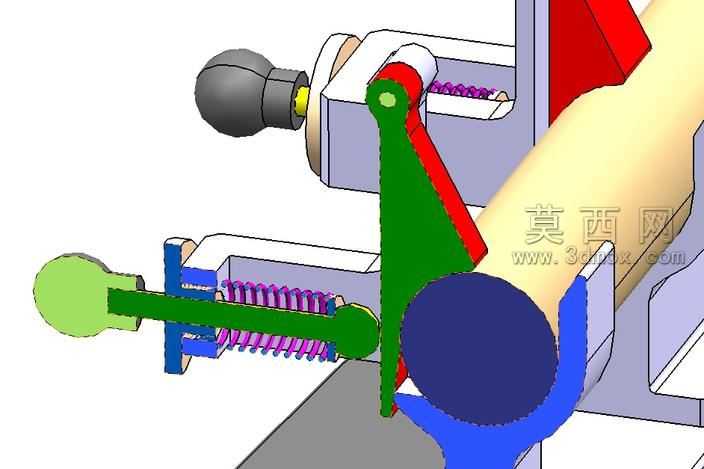

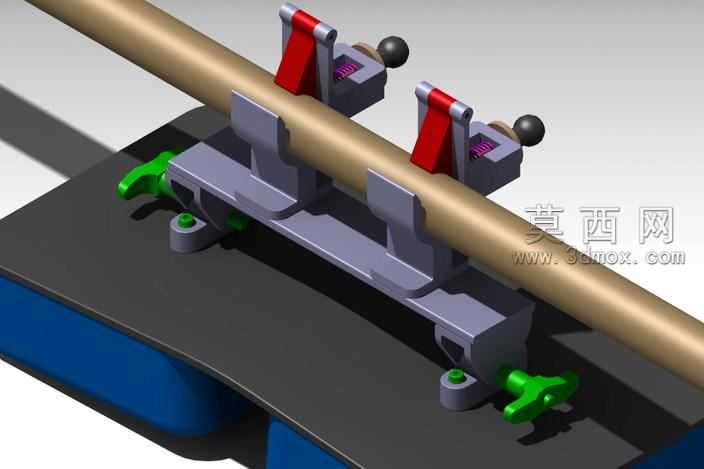

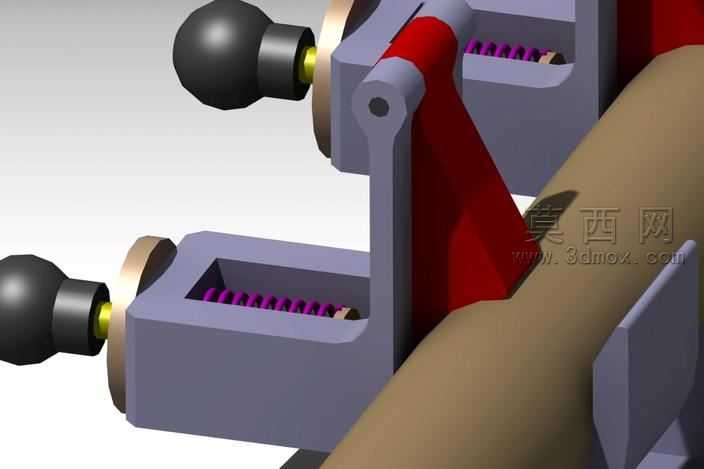

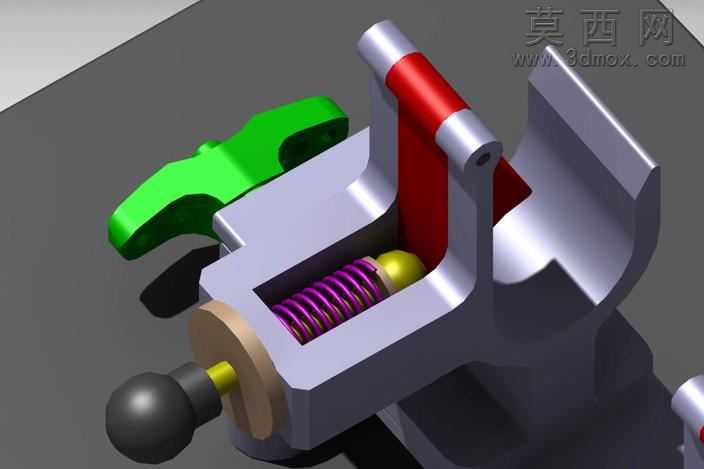

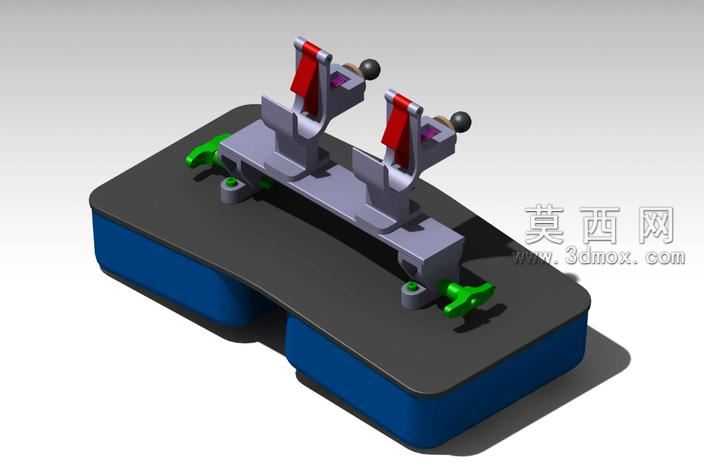

本作品为杆类工件配套的快速释放夹持固定装置，采用三维建模软件完成全参数化设计，整体结构围绕快速装夹、便捷拆卸的核心需求搭建，兼顾夹持稳定性与操作便捷性。建模阶段先完成整体装配基准的搭建，以底部安装基座为核心定位基准，依次完成双侧夹持座、快压锁紧组件、操作手柄、调节旋钮的零件建模，所有配合面均按照实际装配公差预留合理间隙，保证虚拟装配过程中无干涉、无错位，可直接导出工程图用于生产加工。渲染阶段针对不同零件的材质特性做了精细化区分：底部安装基座采用哑光黑色防滑橡胶与深蓝色硬质工程钢的组合材质，还原工装底座防滑耐磨的实际使用质感；夹持主体结构采用哑光灰铸铁材质，表面添加细微的喷砂纹理，凸显金属加工件的厚重质感；快压锁紧拨片采用亮红色工程塑料材质，操作手柄球头采用磨砂黑色硬质塑料，底部调节旋钮采用亮绿色镀锌金属材质，通过高饱和度的色彩区分不同操作部件，让使用者可快速识别操作位，降低误操作概率。结构设计上采用双侧对称夹持布局，可适配圆柱类杆状工件的装夹需求，锁紧机构采用偏心快压原理，扳动红色拨片即可完成对杆体的快速锁紧，按下释放拨片即可瞬间松开工件，无需反复拧动螺栓调节夹持间距；底部的绿色旋钮用于调节夹持座的初始开合范围，可适配一定直径区间内的杆类工件，无需更换夹具即可完成多规格工件的装夹固定；底座预留标准安装孔位，可直接固定在工作台面或专用工装上，适配多场景的装夹使用需求。设计过程中重点优化了操作力臂的长度比例，让锁紧与释放操作的力度符合人体工程学要求，无需借助额外工具即可徒手完成全部装拆操作，同时对夹持接触面做了防滑纹理设计，增大与杆类工件的接触摩擦力，避免装夹后工件出现打滑、移位的问题，整体结构紧凑无冗余部件，在保证夹持强度的前提下尽可能压缩了装置的整体体积，减少工装占用的工作台空间。
