角形布置工业流体控制管道阀组

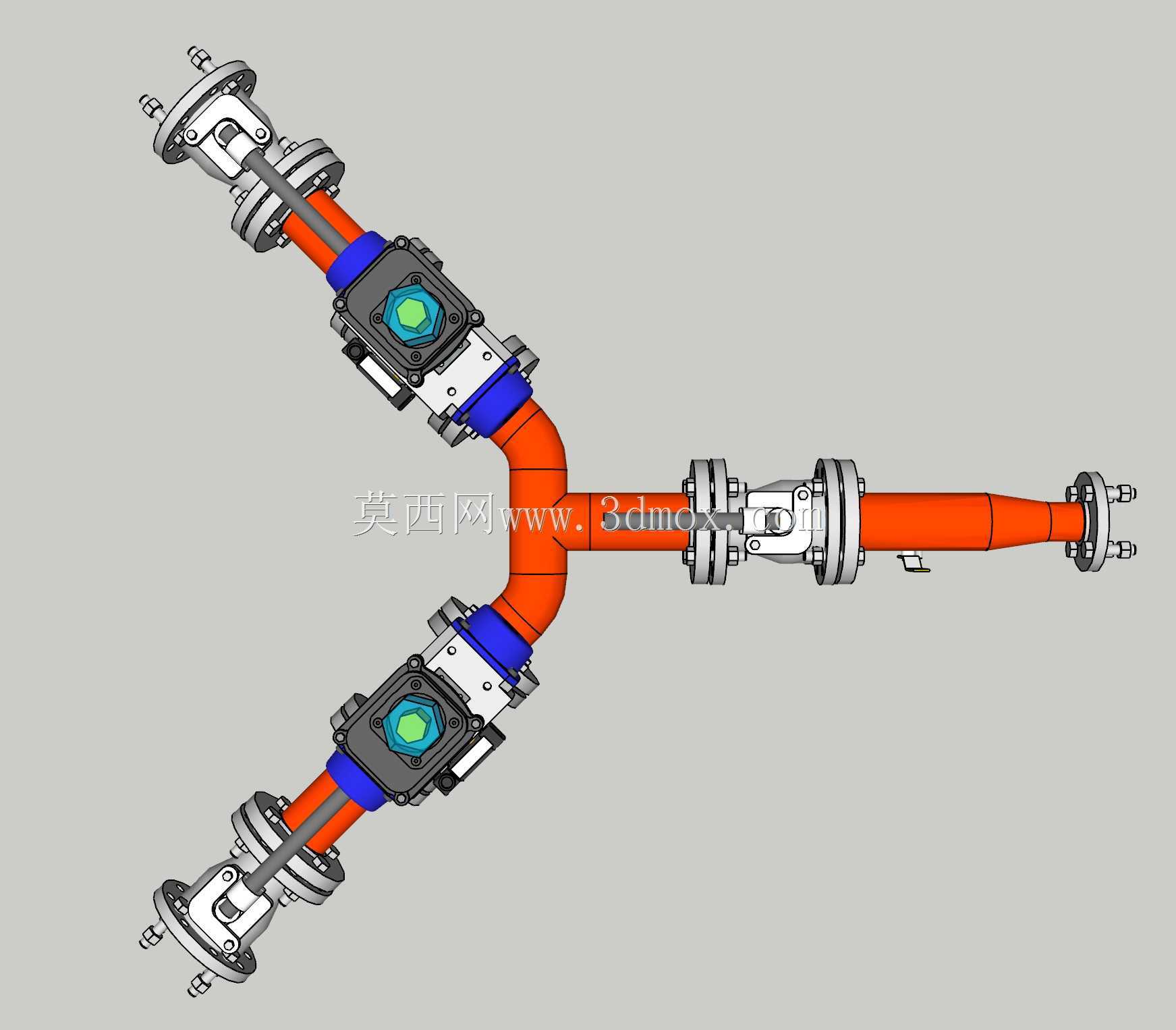

　　这套阀组的角形排布逻辑，是针对厂区管廊转角处、设备接口对接位这类空间受限场景做的适配，区别于常见的直线型管路布局，Y型分叉的结构可以在单路来流的前提下，同时向两个不同方向的下游工位输送介质，省去了额外加装三通转接件的成本，也减少了管路接口处的泄漏风险点。从实际应用场景来看，这类阀组常见于市政水处理厂的加药管路分支、化工厂区的原料输送转角节点、油气集输站的计量管路分流段，核心作用是在管路转向的位置完成介质通断、流量调节的控制，不需要额外做管路弯折的冗余设计。

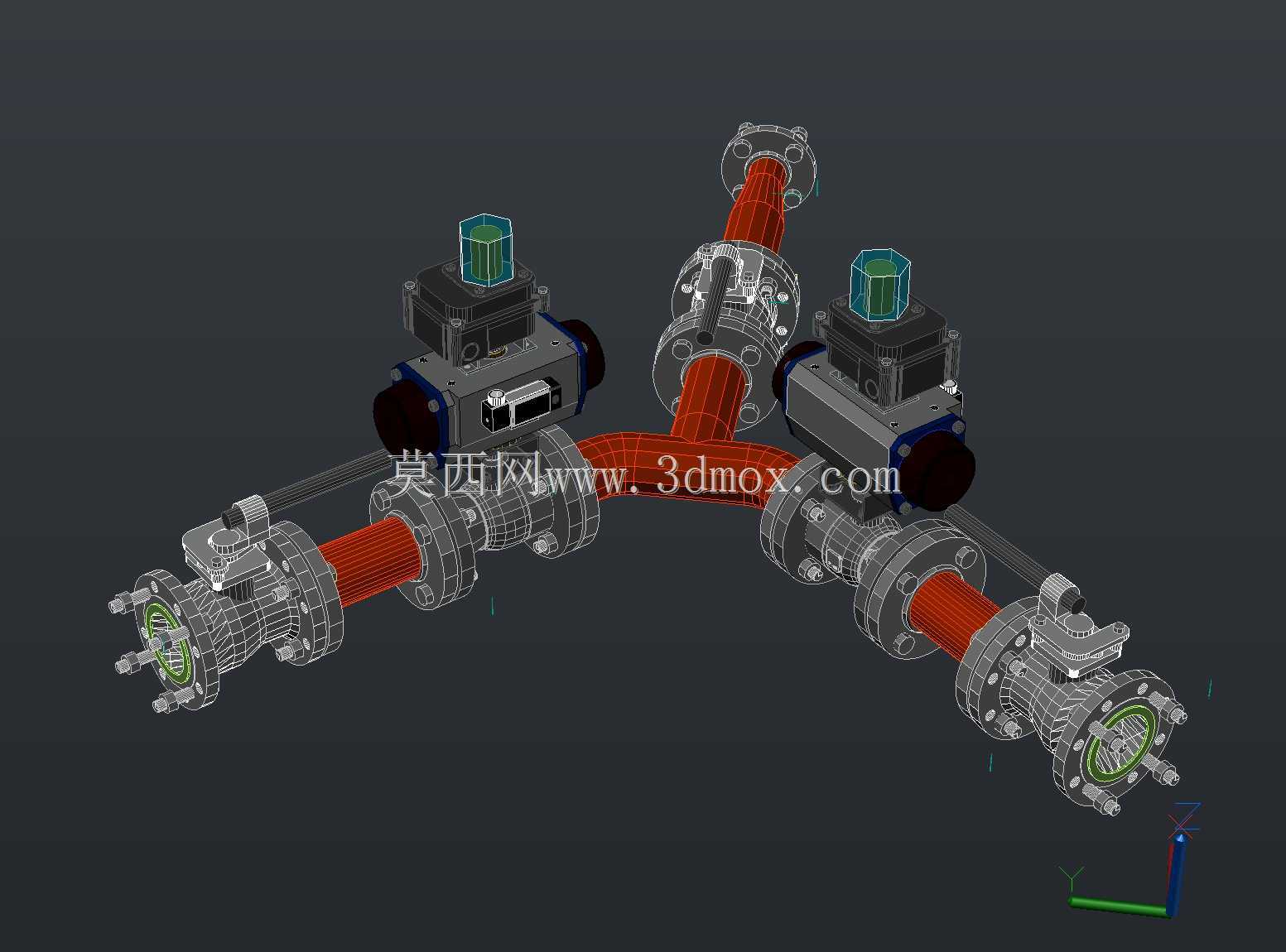

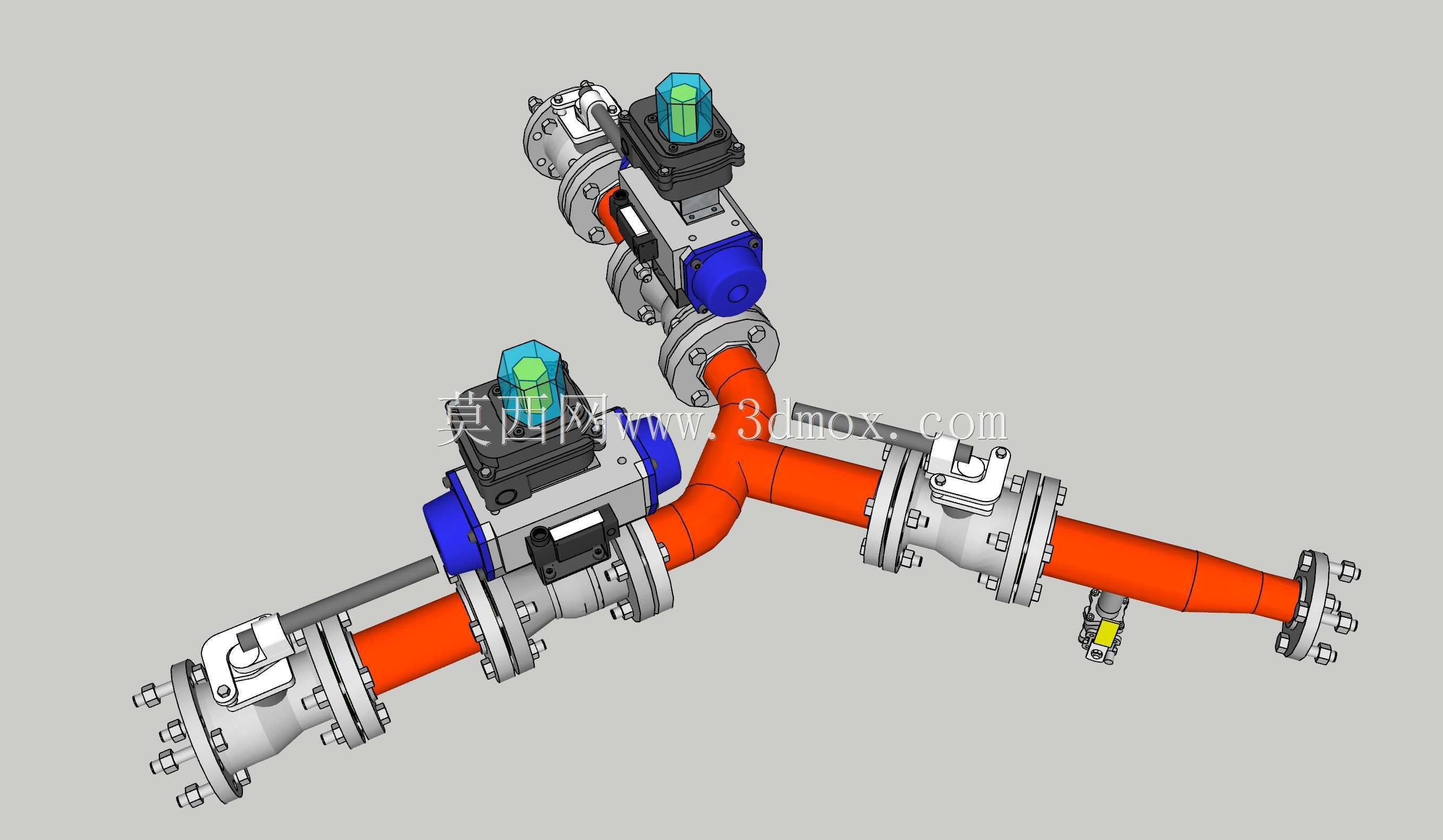

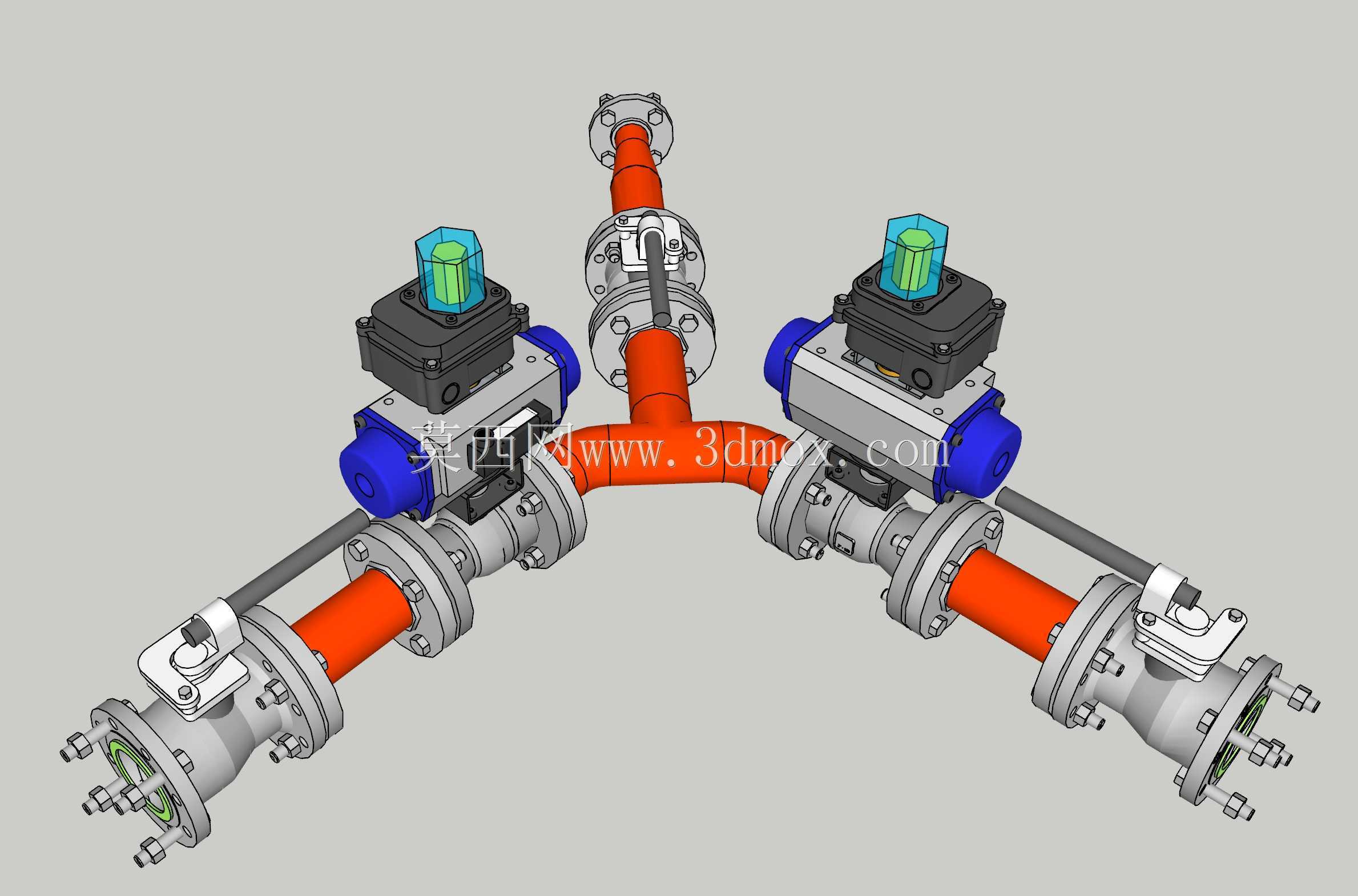

　　阀组上配置的蝶阀采用方形气动执行器搭配蓝绿配色的阀位指示结构，执行器侧装的设计不会在管路轴向方向占用额外的安装空间，对于管廊层间距有限的场景十分友好；阀体本身的对夹法兰连接结构，和两端的管道法兰匹配时，只需要保证螺栓孔位同轴度偏差不超过1.5mm，就能完成密封对接，法兰密封面采用突面结构，适配常规的橡胶石棉垫片或者金属缠绕垫片，可覆盖从常温清水到带轻微腐蚀性的工业介质、低压油气类介质的输送需求。阀组上附带的手动锁止机构，可以在气动系统失压或者检修状态下，手动锁定阀位，避免误操作导致的介质泄漏或者流程中断，这一设计在石化、水处理这类对流程安全性要求较高的行业是必备的结构细节。

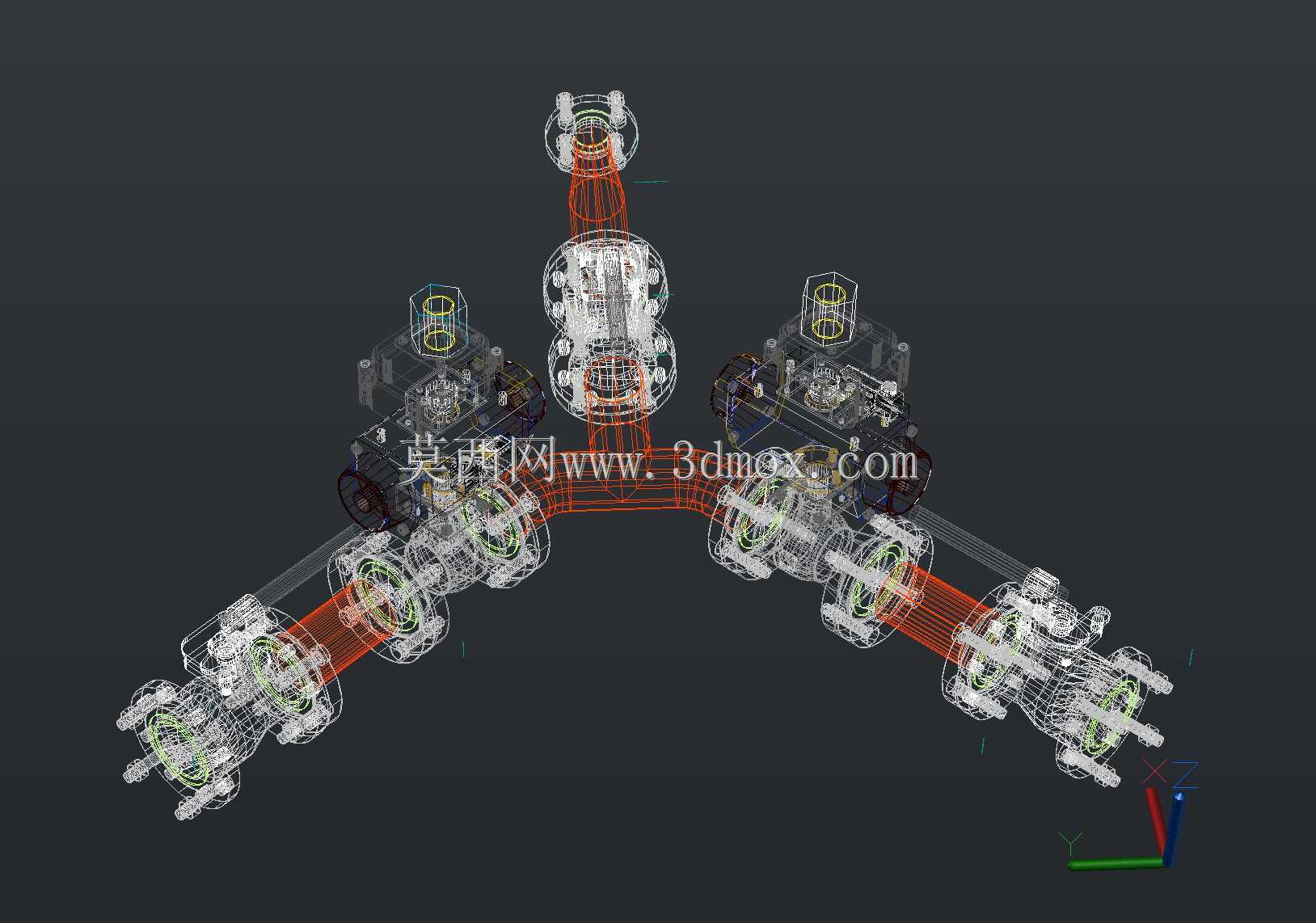

　　从设计思路层面拆解，整个阀组的管路部分采用等径设计，分叉处的内壁做了圆弧过渡处理，避免介质在转角位置形成湍流，减少管路冲蚀和压损，实际测算下来，这种圆弧过渡的Y型分叉比直角三通的管路压损降低30%左右，长周期运行下的管路振动也更小。每一段管道的长度都做了标准化设计，两端法兰的端面距离预留了阀门安装、后期维护拆卸的操作空间，不需要在现场切割调整管路长度，装配时只需要按照法兰对位、螺栓预紧、扭矩校核的流程就能完成安装，单组阀组的现场装配时间可以控制在2小时以内。

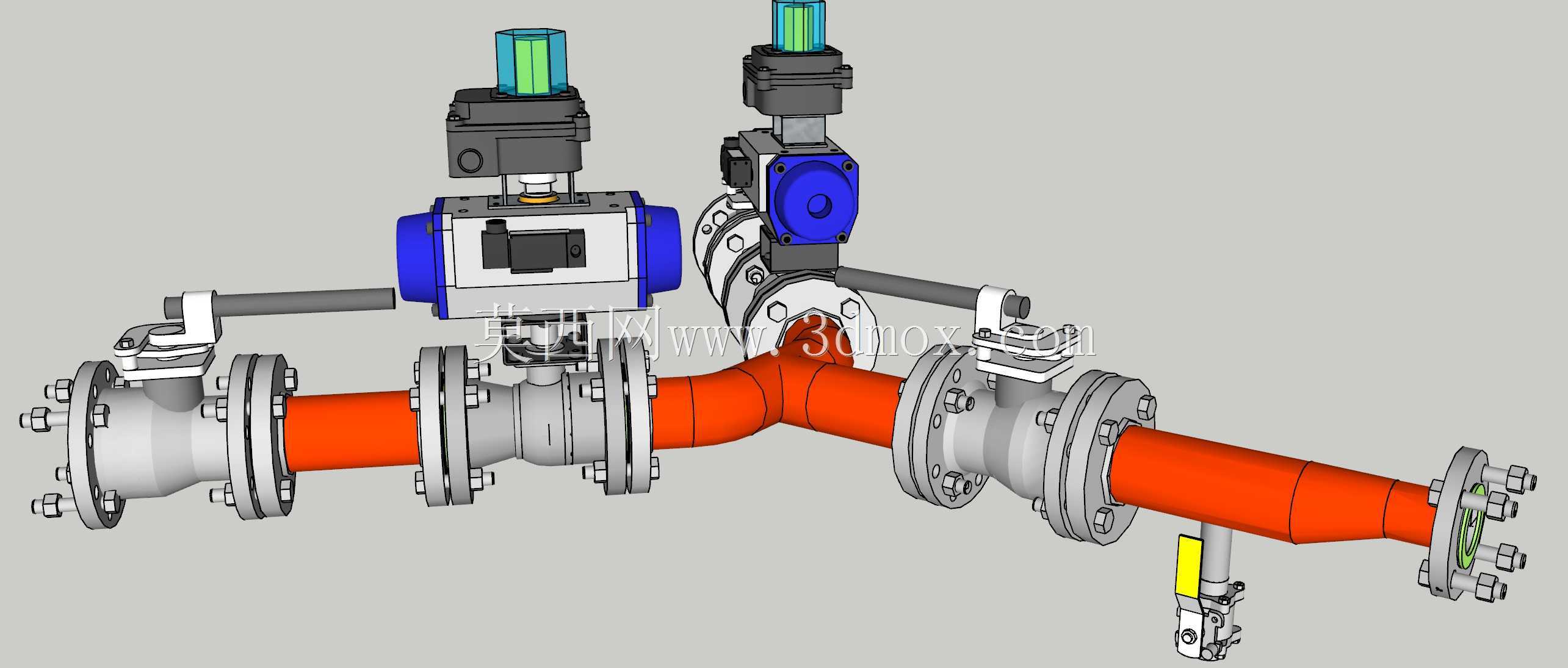

　　安装边界方面，整个阀组的外接法兰采用统一的公称通径设计，法兰螺栓孔的数量、孔径都符合对应压力等级的管路标准，对接上游来流端和下游两个输出端时，不需要额外做变径处理；阀组的整体外轮廓在三个轴向方向都预留了执行器操作、手动扳手操作的空间，执行器顶部的阀位指示器距离上方障碍物的最小预留空间只需要150mm，就能满足日常巡检时的阀位观察需求，侧方的手动操作手柄距离周边管路或者结构件的预留空间达到200mm，就可以完成手动开关阀的操作，不需要额外预留过大的检修空间，对于紧凑布置的厂区管廊、设备间管路排布十分适配。

　　细节设计上，阀杆位置的密封采用多层填料结构，可在带压状态下完成填料的更换，不需要停输送介质就能完成日常维护，减少非计划停机的时间；管道内壁做了钝化处理，对于输送洁净水或者有洁净度要求的化工介质时，不会产生杂质脱落污染介质。整个阀组的受力点都集中在法兰连接位置，底部不需要额外做支撑结构，只要两端管路的支架固定到位，就能承受管路内部介质压力带来的轴向推力，不会出现阀组变形或者法兰泄漏的问题。在流体控制逻辑上，两个分支管路上的蝶阀可以独立控制，既可以实现单路供流，也可以双路同时供流，配合气动执行器的信号反馈，还可以接入厂区的DCS控制系统，实现远程阀位调节和流量控制，适配不同工艺段的介质输送需求。
