工业精炼管道气动调节阀组结构

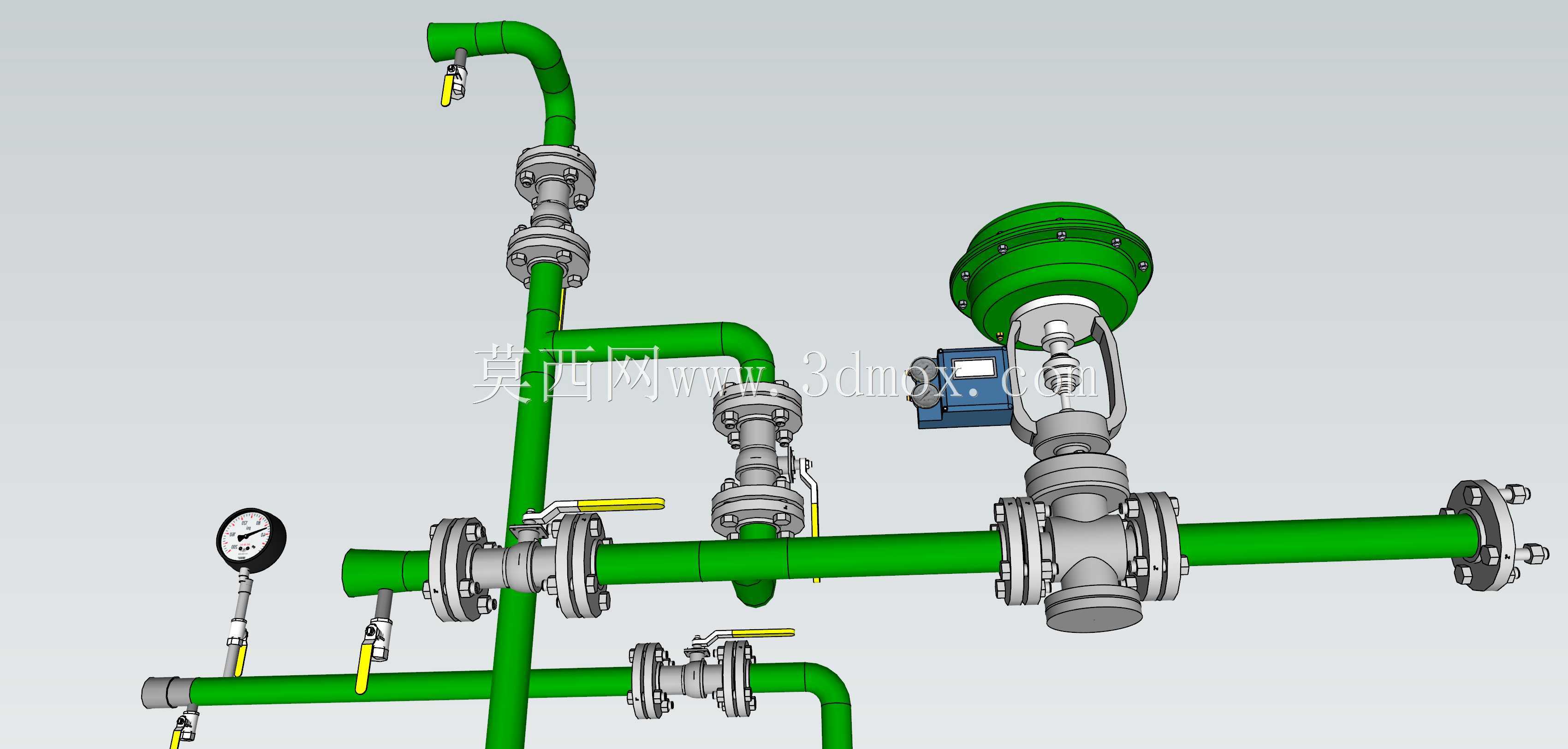

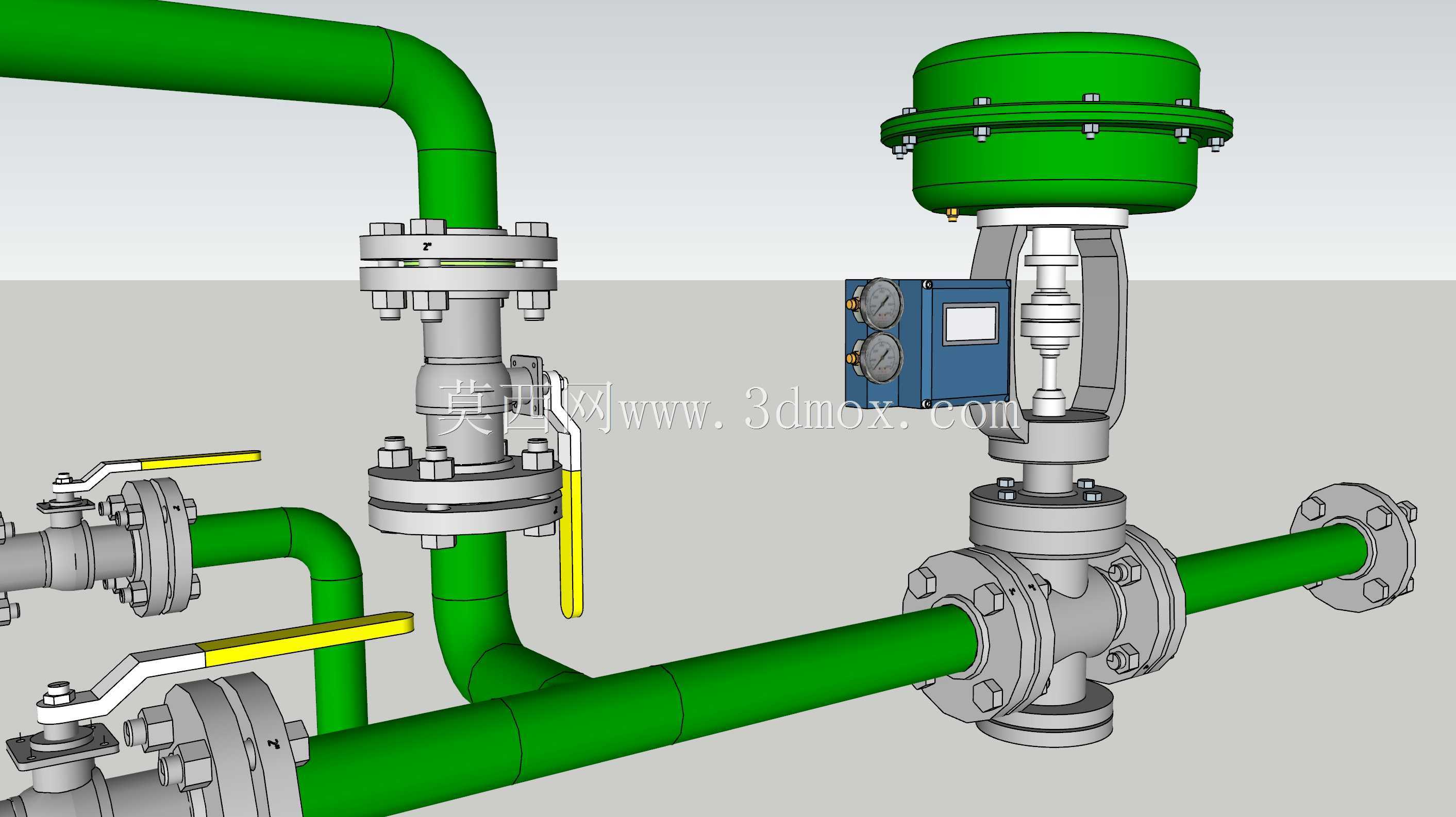

　　这套阀组结构常见于石油炼化、精细化工等工业精炼场景的工艺管廊上，核心作用是对管线内的工艺介质做流量与压力的动态调节，整套组件沿着工艺管线走向排布，兼顾自动调节与手动截断、旁通泄压的多重功能，是连续化生产流程里保障工艺参数稳定的核心执行单元。从实际安装逻辑来看，核心调节阀采用顶部气动薄膜执行机构搭配直通式阀体的结构，执行机构的膜头部分做了密封端盖的均布螺栓设计，保证气源压力输入时膜片受力均匀，阀杆的行程反馈位置预留了信号反馈组件的安装位，可直接对接厂区DCS系统做闭环控制，当工艺管线内的介质压力、流量偏离设定值时，控制系统输出气源信号驱动膜片动作，带动阀杆升降改变阀芯与阀座的通流面积，实现参数的动态修正。

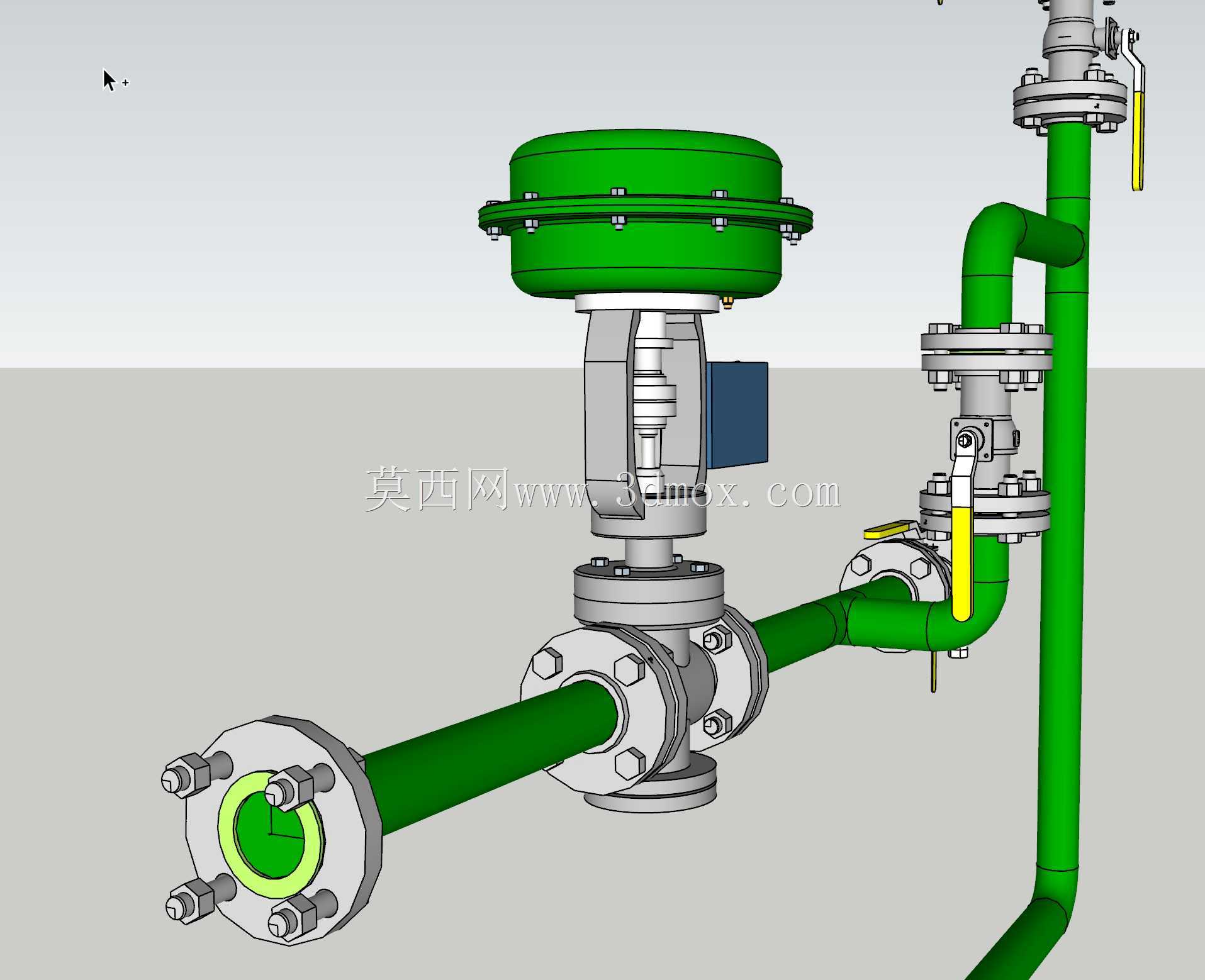

　　阀组的管线连接全部采用法兰对接结构，法兰端面的密封面为突面形式，配套的螺栓孔做了等距圆周排布，适配常规工业压力等级下的密封垫片安装，现场安装时只需对齐法兰孔位、穿入螺栓按对角顺序紧固即可完成对接，无需额外做焊接作业，降低了现场施工的动火风险，也方便后期阀组的拆解维护。紧邻自动调节阀的旁通管路上设置了手动截止阀，手动阀的手轮做了加长阀杆设计，即使管线做了保温层包覆，操作人员也能在地面直接操作手轮完成阀位调整，当自动调节阀出现故障需要在线检修时，可先关闭调节阀前后的截断阀，打开旁通手动阀维持介质的临时通流，避免整条生产线因单台阀门故障出现非计划停车。

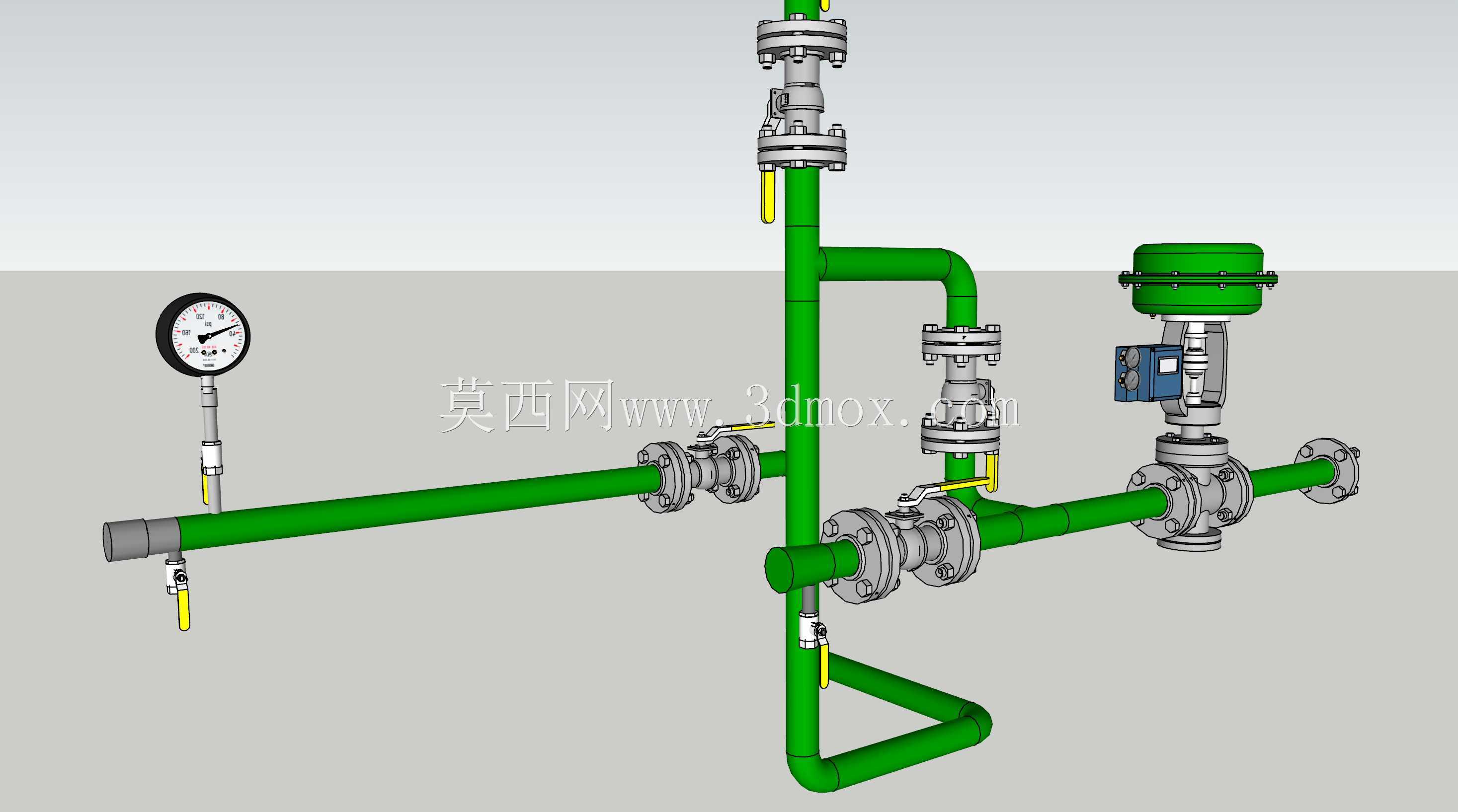

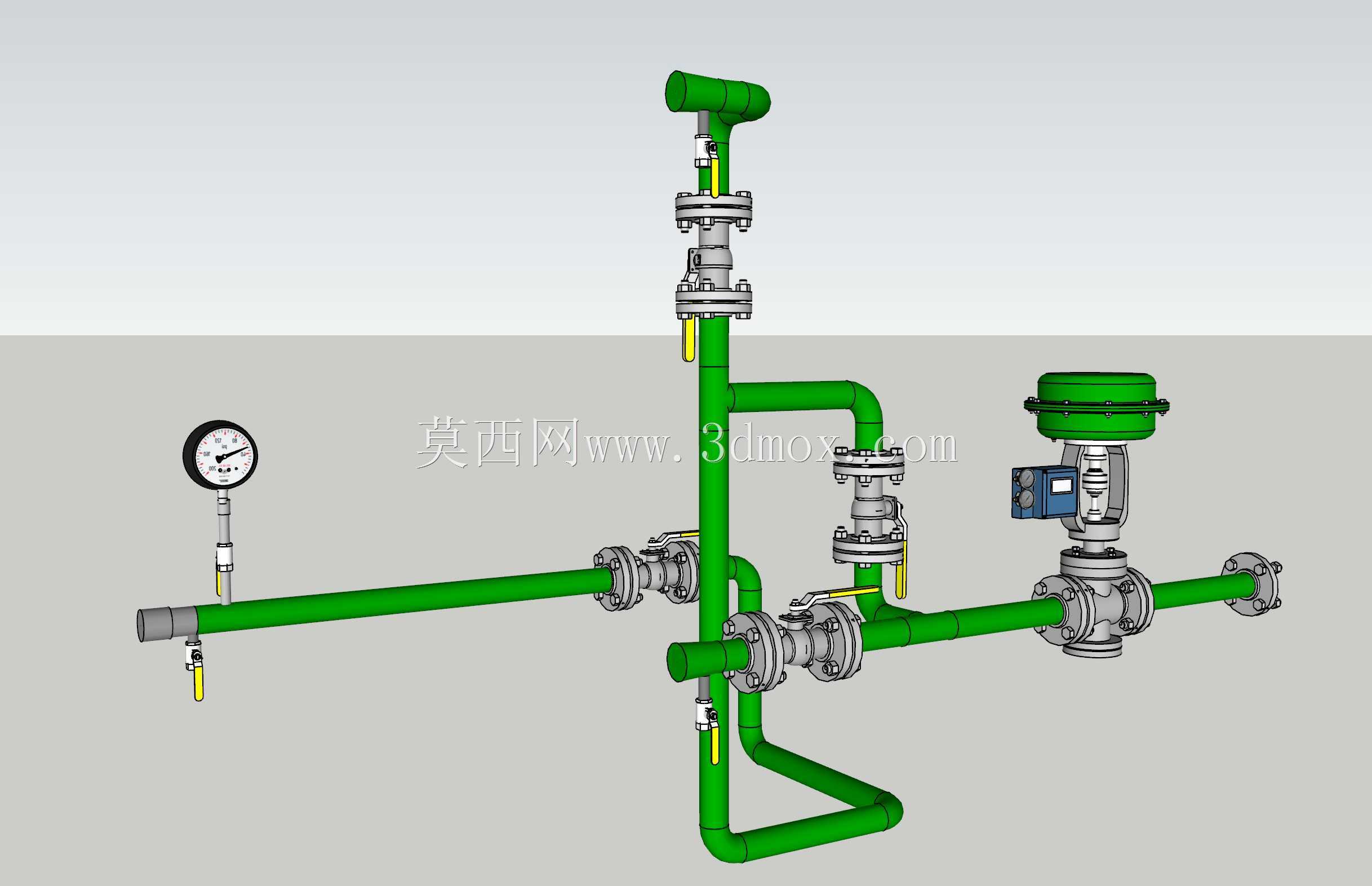

　　管线上还预留了压力表的取压接口，接口位置选在阀前直管段的稳流区域，避免阀后紊流对压力检测精度造成干扰，现场可直接安装压力变送器或者机械压力表，实时采集管线内的介质压力数据，为调节阀的控制逻辑提供实测参数支撑。整套阀组的管线走向做了空间排布优化，垂直管段与水平管段的转弯处采用标准90度弯头连接，弯头的曲率半径符合工业管道设计规范，减少介质流经转弯处的阻力损失，同时管线的支撑位置避开了阀门的法兰连接点，避免管道应力直接作用在阀体上导致密封面泄漏。

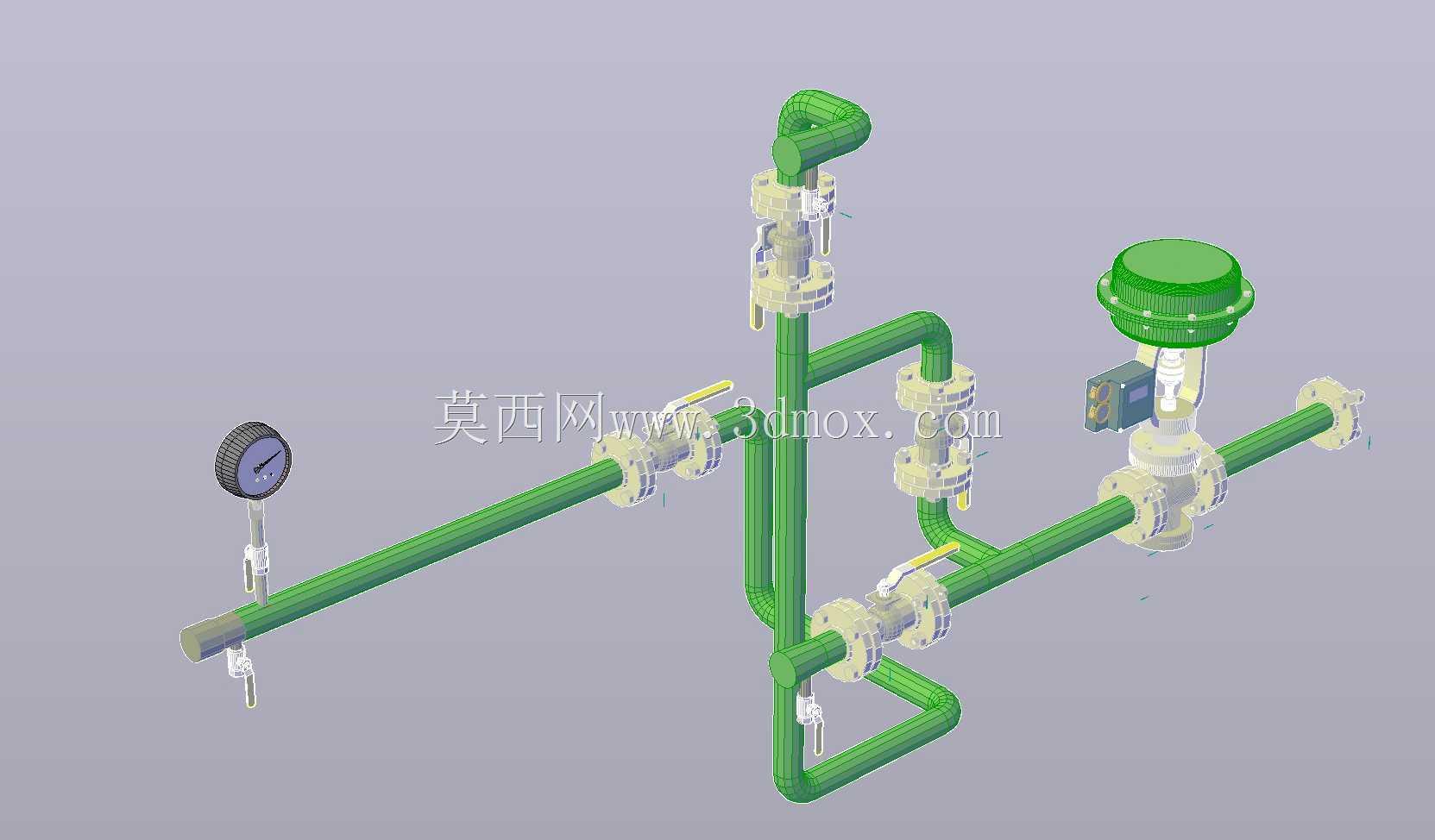

　　从建模细节来看，阀体的流道部分做了等径过渡设计，避免通流截面突变造成的介质紊流与冲蚀，阀杆与阀体的密封处预留了填料函的安装空间，可适配石墨填料或者PTFE填料，满足不同温度、腐蚀性介质的密封需求；执行机构的气源接口设置在膜头侧方，接口规格采用标准气动管螺纹，方便现场气源管的快速插接。安装边界方面，整套阀组的水平安装长度预留了两侧法兰对接的操作空间，垂直方向的执行机构顶部预留了足够的检修空间，可满足后期更换膜片、调整阀杆行程的操作需求，旁通管路的手轮操作侧预留了不小于600mm的操作通道，符合工业现场的安全操作规范。这套结构可直接作为化工工艺设计、管道布置的三维参考模型，建模时还原了所有零部件的装配关系，包括法兰螺栓的排布、阀杆的行程位置、手动阀的开关状态标识，结构设计人员可直接参考这套阀组的排布逻辑，在自己的项目里完成同类阀组的布置与选型校核，避免出现管线干涉、操作空间不足、安装维护困难等常见设计问题。
