GLP加臭剂卧式储存罐体结构设计

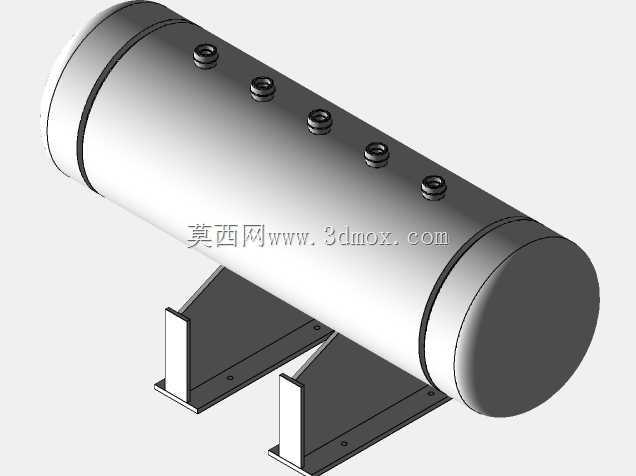

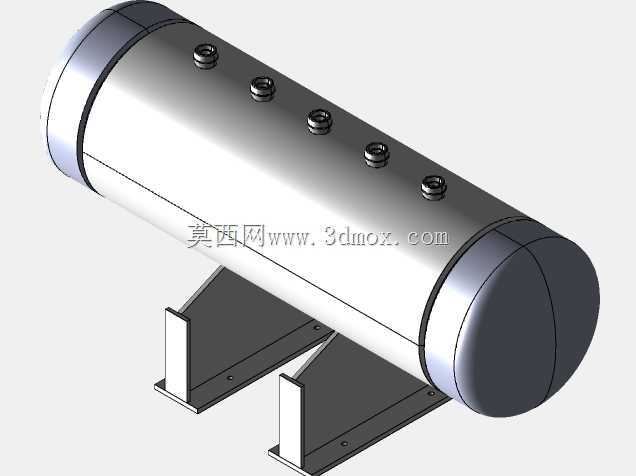

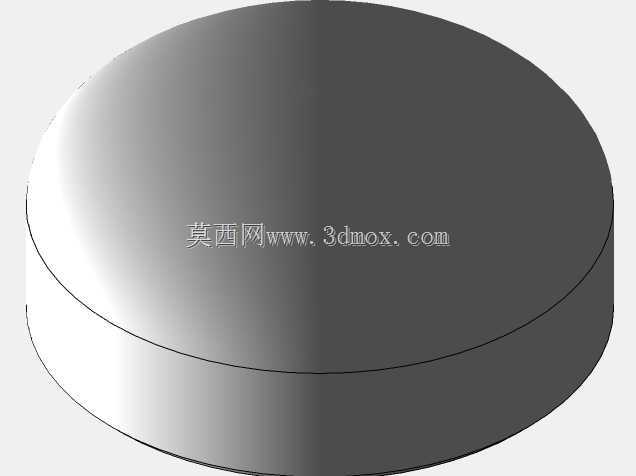

　　在城镇燃气输配、液化石油气充装站的工艺管线中，加臭装置是必不可少的安全配套单元，这款卧式承压罐体正是GLP加臭剂的核心储存与加注承载部件，区别于常规立式药剂储罐，卧式结构的选型核心是适配场站低矮空间的安装需求，同时降低设备整体重心，提升户外布设时的抗风载与抗震稳定性。从结构设计逻辑来看，罐体主体采用标准椭圆形封头对接圆柱形筒身的承压结构，完全遵循ASME锅炉及压力容器规范第VIII卷第1分册的强度计算要求，筒身壁厚根据设计压力、材质许用应力、焊接接头系数核算得出，所有纵缝、环缝均采用全焊透对接接头，焊后需按规范要求进行无损检测与水压试验，确保承压边界的完整性。

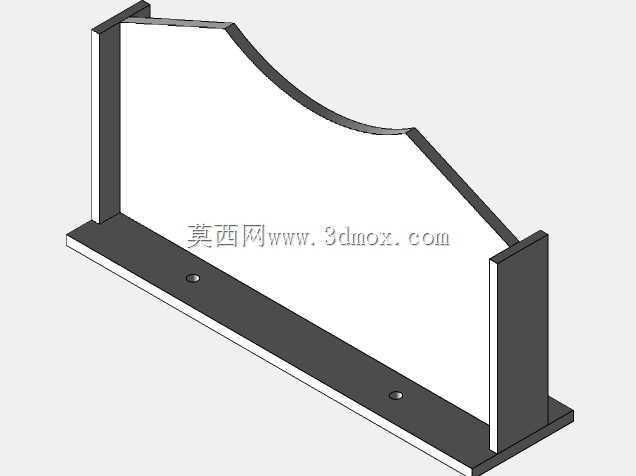

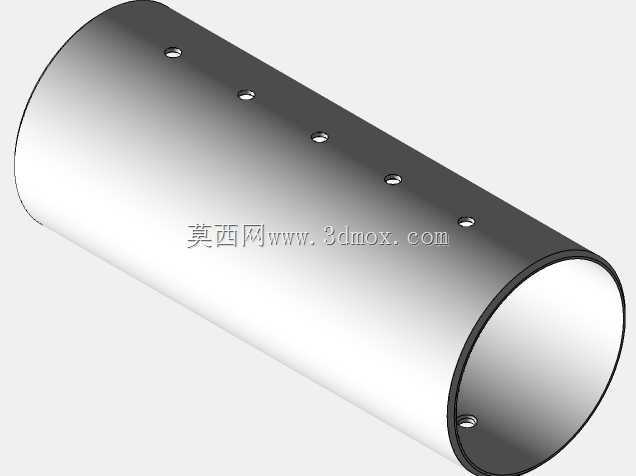

　　筒身上部均匀排布的多个径向接管，分别对应加臭剂加注口、气相平衡口、药剂输出口、液位检测口、安全阀接口以及备用工艺接口，接管与筒身的连接采用插入式全焊透结构，接管端部预留标准法兰连接面，可直接对接场站工艺管线与配套仪表阀门，无需额外现场改制接口。罐体底部的支撑结构采用双鞍式支座设计，支座的包角、腹板厚度、底板尺寸均根据罐体满液总重、安装区域地震烈度进行校核，支座底板预留螺栓安装孔，可直接固定于场站混凝土基础上，其中一个支座设计为滑动式结构，可补偿罐体因温度变化、承压形变产生的轴向位移，避免结构应力集中导致的焊缝开裂。

　　从安装边界维度考量，该卧式罐体的轴向长度、筒身直径、鞍座间距均经过优化，在满足药剂储存容积要求的前提下，尽可能压缩横向占用空间，可直接嵌入现有燃气调压柜、充装站工艺区的预留安装位，无需对现有场站布局进行大规模改造。设备实际运行过程中，罐体内储存的GLP加臭剂会通过配套计量泵精准注入燃气主管道，确保燃气泄漏时可被人体嗅觉及时察觉，罐体的密封结构设计可有效避免加臭剂挥发泄漏，所有与药剂接触的内壁均做钝化处理，防止加臭剂对罐体材质造成腐蚀，延长设备整体使用寿命。

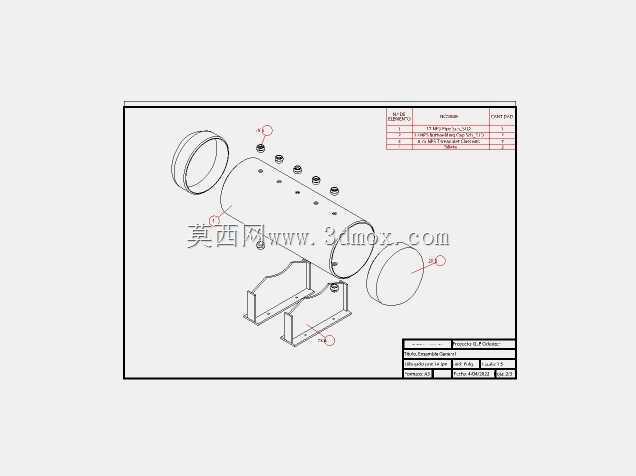

　　在三维建模过程中，需要重点关注封头与筒身的相贯线处理、接管开孔的补强计算、鞍座与筒身接触位置的应力分布模拟，尤其是接管开孔区域，需要根据开孔直径、壳体壁厚核算是否需要额外加装补强圈，避免开孔处应力超标导致的承压失效。不同于普通常压储罐，这类承压罐体的建模不能只做外形示意，每一处焊缝位置、接管伸出长度、法兰密封面尺寸、支座安装孔位都需要严格对应设计规范要求，确保后续导出的工程图可直接用于生产制造。实际场站应用中，这类罐体通常会配套液位计、安全阀、紧急切断阀共同使用，因此建模时需要在对应接口位置预留足够的操作空间，避免后续阀门安装后出现操作干涉，尤其是安全阀的泄放方向需要朝向无人操作区域，接管角度设计时就需要提前考虑泄放安全距离。鞍座的高度设计也需要兼顾底部排液需求，罐体整体向排液口方向做微小倾斜，确保检修时罐内残余药剂可以完全排空，避免残留药剂造成检修安全隐患。筒身的椭圆度、封头的成型公差在建模时也需要给出明确的形位公差要求，确保生产加工时的成型精度，避免组对时出现错边量超标的问题。
