Goulds3196MTi2x3-10规格离心泵结构

　　在化工流程、市政供水、暖通循环以及工业水处理的管路系统里，离心泵是核心的流体输送单元，这款2x3-10规格的Goulds 3196 MTi系列泵，属于卧式端吸流程泵的经典构型，日常承担清洁或含微量颗粒介质的增压输送任务，适配的介质温度、压力区间覆盖多数常规工业流体输送场景，从厂区循环水输送到工艺介质增压都能见到同构型设备的身影。从结构设计逻辑来看，该泵采用后拉式结构设计，检修时无需拆卸进出口管路和电机，即可将转子部件整体抽出维护，这一设计大幅降低了现场运维的拆装工作量，尤其适合连续生产的工业场景，减少停机维护的时间成本。

　　泵的进出口采用2英寸出口、3英寸进口的径向上进、水平侧出的管路配置，这种进出口尺寸差的设计，是为了降低进口介质流速，提升泵的汽蚀余量表现，避免进口流速过高引发的汽蚀损伤，延长叶轮和泵壳的使用寿命，10英寸的叶轮名义直径，对应特定转速下的扬程流量区间，能够匹配多数中等流量中等扬程的输送需求。安装边界上，该泵的底座采用共用底座设计，泵体与电机通过联轴器直联，安装时需要校准联轴器的同轴度，控制径向和端面跳动在允许公差范围内，避免运行时的振动超标损坏轴承和机械密封。泵体的泵壳采用蜗壳式结构，流道设计为渐扩式，能够将叶轮输出的动压高效转化为静压，减少水力损失，过流部件的曲面过渡平滑，避免局部涡流引发的能量损耗和部件冲蚀。

　　密封腔的设计预留了机械密封和填料密封两种安装空间，可根据输送介质的腐蚀性、温度特性选择适配的密封形式，比如输送清水类介质可采用普通机械密封，输送含微量颗粒的介质可采用硬对硬摩擦副的机械密封，输送高温介质则可配置带冷却腔的密封结构。轴承部件采用两端支撑的结构配置，驱动端和非驱动端的轴承能够承受径向力和残余轴向力，轴承箱预留了注油和排油口，方便日常运维时的润滑油更换，同时配置了轴承温度和振动监测的安装位，方便接入设备状态监测系统，提前预判轴承失效风险。

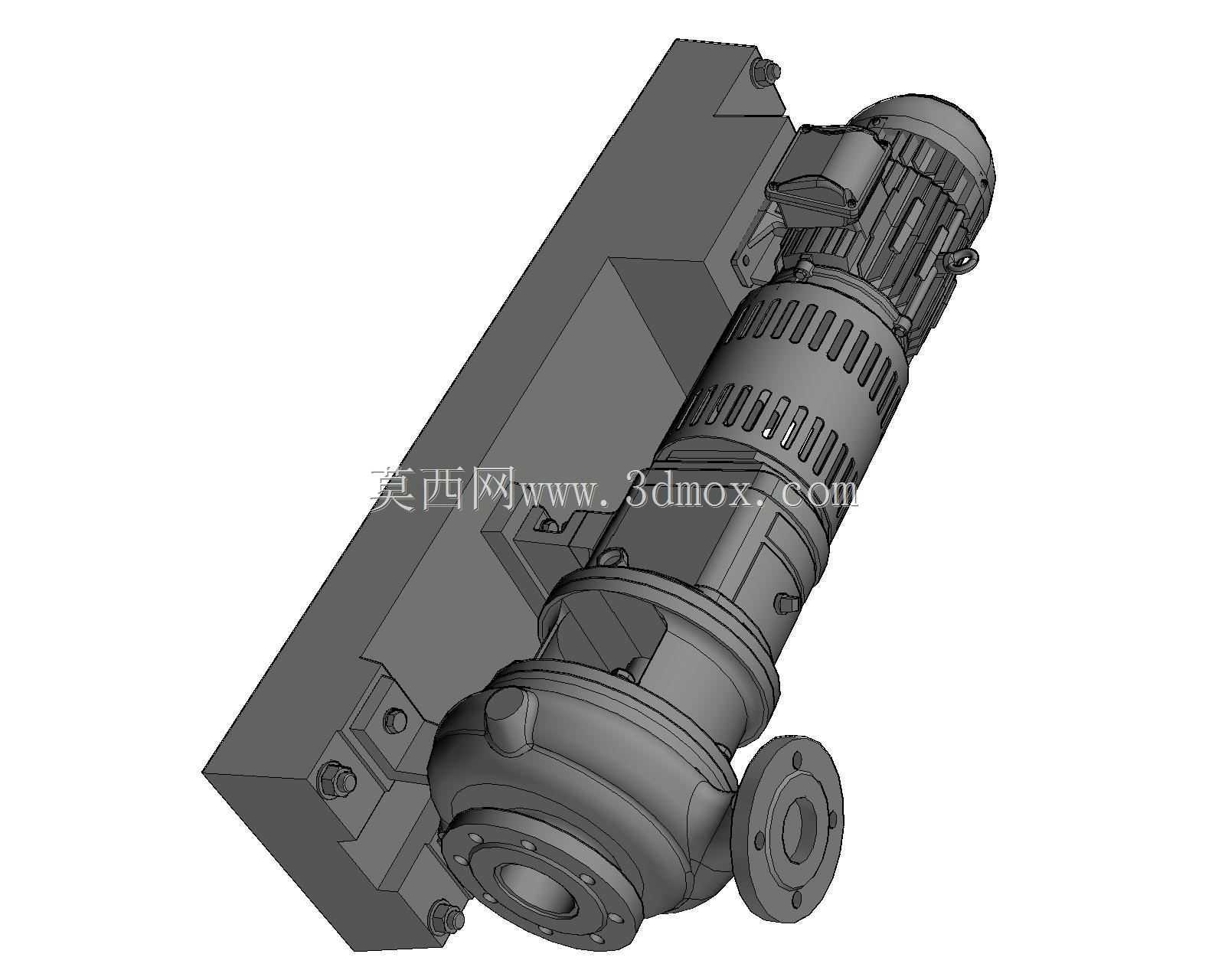

　　从建模还原的角度来看，该模型完整还原了泵体的外部安装接口、泵壳的分型面位置、叶轮的叶片曲率、轴承箱的外形轮廓以及底座的安装孔位，能够直接用于管路系统的布局校核、泵组的安装空间模拟，也可作为同类型泵结构设计的参考蓝本，帮助设计人员快速掌握卧式端吸离心泵的结构布局逻辑，理解各部件的装配关系和功能定位。在实际选型应用中，该规格的泵常被用于厂区的循环水系统，为冷却塔和生产设备之间的循环水提供动力，也会用于水处理工艺中的原水输送、过滤单元的增压供水，在中小型化工装置里，也可用于输送无强腐蚀性的工艺介质，其稳定的结构设计和成熟的水力模型，能够保证长期连续运行的可靠性，减少非计划停机的概率。设计时需要重点关注泵的进口管路配置，要保证进口管路有足够的直管段长度，避免弯头、阀门等管件距离泵进口过近引发流态紊乱，影响泵的运行效率和汽蚀性能，同时进出口管路要设置独立的支撑，避免管路重量直接作用在泵体上，导致泵壳变形、轴系对中偏移，引发运行振动和密封泄漏问题。
