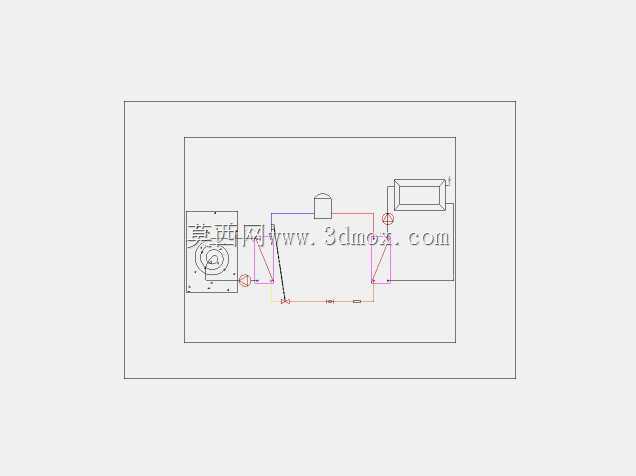

地源热泵系统管路结构原理示意模型

　　这套地源热泵系统的原理示意模型，完整还原了地埋管换热侧、制冷剂循环侧、用户末端侧的全部管路连接逻辑，对于暖通设备选型、系统方案演示、施工交底场景都有很强的参考价值。从实际工程应用来看，地源热泵系统多用于民用住宅供暖制冷、小型商用建筑的恒温调控场景，相比传统空气源热泵，其依托地下土壤温度恒定的特性，冬季制热、夏季制冷的能效比都能维持在较高水平，不会受极端室外气温影响出现能效骤降的问题。

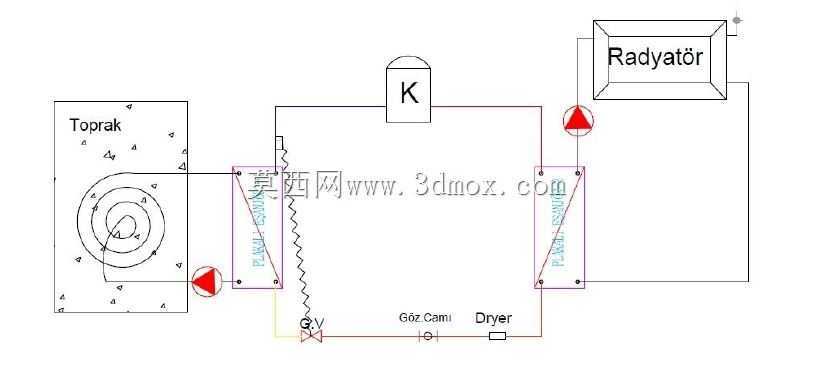

　　模型里左侧标注Toprak的区域就是地下埋管换热段，采用螺旋盘管的布置形式，这种结构相比单U型、双U型埋管，能在有限的钻孔空间内最大化换热管与土壤的接触面积，减少钻孔数量与施工占地，不过建模时需要注意螺旋盘管的弯曲半径不能小于管材允许的最小弯曲值，避免实际施工时出现管材弯折、流道堵塞的问题。地埋管侧配置的循环泵负责驱动换热介质在地下盘管与板式换热器之间流动，把土壤里的低品位热量携带到换热单元，或者把建筑内的热量排放到土壤中。

　　中间的制冷剂循环回路是整个热泵系统的核心，模型里标注K的部件是压缩机，负责将低温低压的气态制冷剂压缩为高温高压状态，之后送入右侧标注Radyatör的用户侧散热器也就是供暖末端，高温制冷剂在散热器内冷凝放热，为室内提供热量，冷凝后的高压液态制冷剂经过干燥过滤器、视液镜、节流元件降压降温后，进入板式换热器与地埋管侧的循环介质换热，吸收热量蒸发为气态后重新回到压缩机，完成整个制热循环。建模过程中特意区分了不同回路的管路走向，地埋管侧、制冷剂侧、用户侧的管路连接点都做了明确标识，避免出现管路接错的问题，两个板式换热器的接口位置也按照实际产品的安装尺寸做了定位，预留了法兰连接的操作空间，方便后续对接实际管路附件。

　　节流元件前配置的视液镜可以直观观察制冷剂的流动状态，判断系统内的制冷剂充注量是否合适，干燥过滤器则用来吸附制冷剂中的水分、过滤管路内的杂质，避免节流元件出现冰堵、脏堵故障。用户侧的循环泵负责驱动末端管路的水流循环，把散热器释放的热量输送到各个供暖区域。从安装边界来看，整个系统的地下埋管部分需要根据项目所在地的土壤导热系数、全年冷热负荷总量计算所需的钻孔深度与盘管长度，地面以上的机组部分需要预留检修空间，尤其是压缩机、过滤器、阀门这些需要定期维护的部件，周边要留出足够的操作距离，管路布置时要顺着介质流动方向保持合理的坡度，在管路最高点设置排气阀、最低点设置排污阀，避免系统运行时出现气塞、积垢的问题。这套模型没有做过度的外观美化，所有部件的位置关系、连接逻辑都完全匹配实际工程的布置方式，不管是用来做系统原理演示，还是作为实际项目的管路布置参考，都能清晰传递地源热泵系统的工作逻辑，帮助设计人员快速梳理各部件的功能关联，在方案阶段就能规避管路干涉、检修空间不足这类常见的设计问题。
