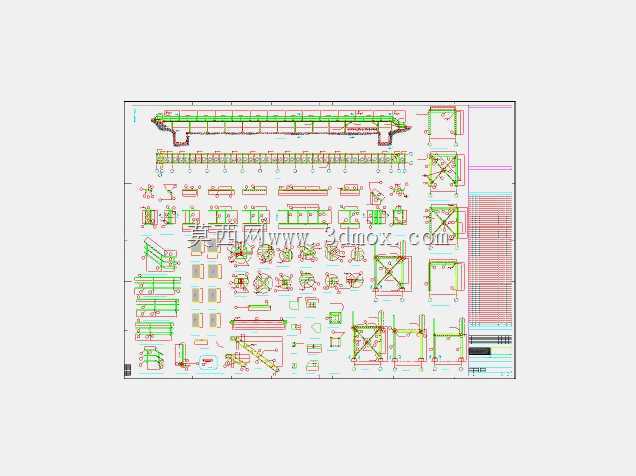

通道平台钢结构构件加工制作图纸

　　这套图纸对应的通道平台结构，多用于工业厂区内跨设备、跨管线的人行通行场景，也可作为老旧厂区改造中临时或永久的通行接驳结构，解决生产区域内高差跨越、设备巡检路径连通的实际需求，在化工、电力、机械加工车间的巡检通道搭建中应用十分广泛。从图纸排布的构件明细来看，设计阶段优先考虑了现场拼装的便捷性，所有型钢构件均做了分段处理，单段构件长度控制在常规运输车辆的装载边界内，避免超长构件带来的运输与现场吊装难题。

　　构件连接节点全部采用螺栓连接加焊接补强的组合形式，主承重梁与立柱的连接位置预留了足够的螺栓操作空间，现场安装时不需要额外制作特殊工装，普通的扭矩扳手即可完成初拧作业，后续焊缝均为角焊缝，焊脚尺寸统一匹配对应型钢的壁厚，不会出现局部应力集中的问题。平台的踏步板采用花纹钢板折弯成型，折弯角度严格匹配人体工程学的踏步高度与进深，行走时不会出现绊脚或踏空的风险，护栏部分的横杆与竖杆间距符合工业安全防护规范，竖杆净间距控制在安全范围内，防止人员意外跌落，护栏顶部设置的扶手采用圆管弯折，握持手感顺滑，没有尖锐棱角。

　　从安装边界来看，整套平台的立柱底部预留了预埋板连接孔，可直接与土建基础的预埋钢板焊接固定，也可通过膨胀螺栓固定在已完成的混凝土地面上，适配不同的现场基础条件，平台两端的接驳口做了可调节设计，能够适配±50mm范围内的安装误差，降低现场土建基础施工精度不足带来的安装难度。设计过程中对所有承重构件做了载荷校核，均布活载荷按照工业人行通道的标准取值，能够满足日常巡检人员通行、小型检修工具搬运的载荷需求，构件的型钢选型优先选用市场常规库存的规格，不需要特殊定制型钢，能够有效缩短采购周期，降低整体制作成本。

　　图纸中对所有构件的下料尺寸、开孔位置、弯折半径都做了明确标注，下料时可直接按照图纸尺寸切割，不需要二次放样，型钢的拼接位置全部设置在受力较小的区域，拼接处加设补强板，保证拼接位置的结构强度不低于母材本身。针对现场可能出现的防腐需求，所有构件表面均预留了足够的涂装余量，制作完成后可按照现场环境要求做除锈、刷漆或热镀锌处理，构件之间的连接缝隙在安装完成后可打密封胶处理，避免雨水积存造成构件锈蚀，延长整体结构的使用寿命。平台的整体宽度满足两人相向通行的需求，同时预留了小型检修设备的通行空间，在平台的转角位置做了加宽处理，方便人员转身及工具传递，部分位置预留了管线固定支架的安装孔，后续可根据现场需求加装照明、监控等附属设施，不需要额外在结构上钻孔破坏原有承重结构。
