立式盘管式储液罐体结构设计

　　在化工、食品加工、生物制药以及市政水处理等行业的物料暂存、反应缓冲工序中，立式储液罐体是应用频次极高的静设备类型，本次呈现的带外盘管结构立式罐体，主要针对需要控温的物料存储、恒温反应前置缓存场景设计，区别于普通无换热结构的储槽，该罐体通过外壁环绕的紫铜盘管实现介质与罐内物料的间接换热，可满足物料存储过程中的升温、保温或者降温需求，避免物料因温度变化出现结晶、粘度骤升或者物性改变的问题。从结构设计逻辑来看，罐体主体采用等径圆柱筒体搭配标准椭圆封头的结构形式，这种结构在承压工况下的应力分布更为均匀，相比锥底或者平底结构，能够在相同壁厚条件下承受更高的内部工作压力，适合带微正压的物料存储场景，减少罐体长期运行出现局部变形的概率。

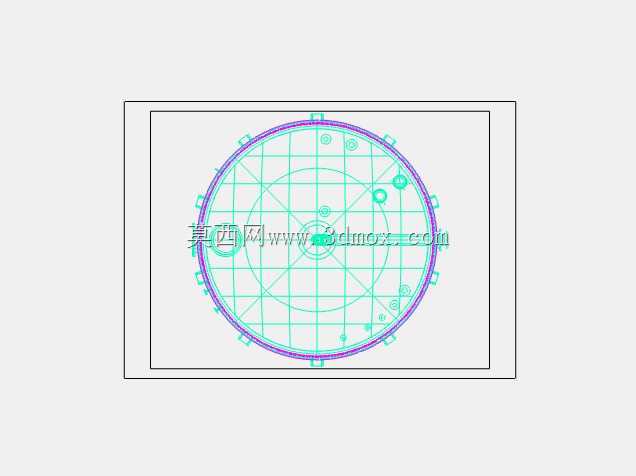

　　筒体顶部设置的环形护栏，是针对罐顶操作场景设计的安全防护结构，护栏高度按照常规操作平台防护要求设置，预留了足够的人员操作避让空间，罐顶同时预留了人孔、进料口、排气口以及仪表安装接口的安装位置，建模过程中对接口的凸台高度、法兰连接尺寸都做了参数化预留，方便后续根据实际工艺管径调整接口规格，不需要重新重构罐体主体结构。外壁环绕的盘管采用等螺距螺旋排布设计，盘管与筒体外壁保持贴合间隙，实际生产中该间隙会填充导热胶泥来降低接触热阻，提升换热效率，盘管的进出口分别设置在罐体下部与上部，符合换热介质下进上出的流道设计原则，能够保证盘管内始终充满换热介质，避免出现气阻影响换热效果，盘管的固定采用扁钢抱箍结构，沿筒体轴向等距分布，既可以限制盘管的径向位移，也能抵消盘管热胀冷缩产生的应力，避免长期运行后盘管与罐体焊缝出现拉裂泄漏。

　　罐体底部设置的支撑结构采用多支腿均匀排布形式，支腿的安装位置避开了底部出料口的操作空间，同时预留了足够的底部排净、出料阀门的安装操作距离，支腿与筒体连接位置设置了加强垫板，分散支腿对筒体局部的压应力，避免满罐工况下支腿位置出现筒体局部凹陷。从安装边界来看，该罐体的外径尺寸按照常规车间通道通行宽度做了优化，整体高度适配标准厂房层高下的平台安装需求，罐体顶部护栏的外沿尺寸小于罐体支腿的外接圆直径，运输过程中不需要额外拆解护栏即可满足常规货运车辆的装载宽度要求，现场安装时支腿可直接与预埋地脚螺栓连接，不需要额外做大型混凝土基础，降低现场安装的施工成本。

　　在细节设计上，罐体侧壁预留了液位计接口、温度传感器接口以及取样口的安装位置，所有接口的法兰密封面形式都按照通用化工管道标准设计，可直接匹配标准管路附件，减少非标定制件的使用量；盘管的弯头位置采用大曲率半径弯管结构，降低换热介质在盘管内的流动阻力，减少循环泵的扬程损耗。建模过程中对罐体的壁厚、盘管壁厚都按照常规工况做了参数化关联，当设计人员调整罐体直径、高度参数时，壁厚、盘管螺距、支腿数量都会按照强度计算逻辑同步调整，大幅提升同类型罐体的改型设计效率，避免重复建模的冗余工作。该结构同时兼顾了常压存储与微压换热的双重需求，相比内置换热盘管的罐体结构，外盘管设计不会占用罐内有效存储容积，同时后期盘管出现腐蚀泄漏时可以直接在外部检修，不需要清空罐内物料即可完成补焊或者盘管更换，大幅降低设备运维阶段的停机时间，适合中小型产能的生产线物料缓存、恒温存储工序使用。
