杯型垫圈精密机械五金零件三维设计

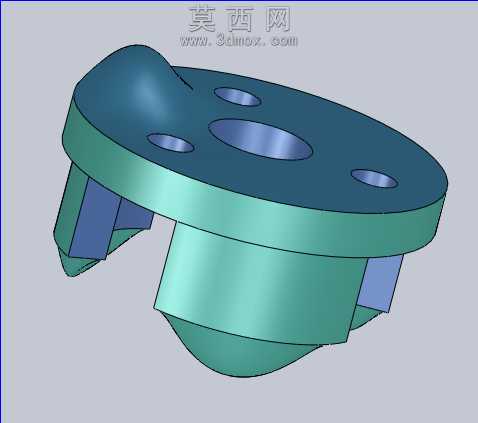

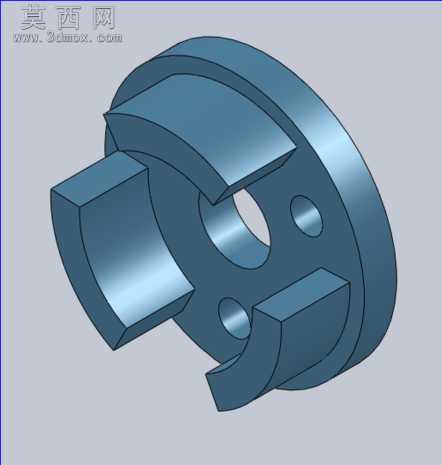

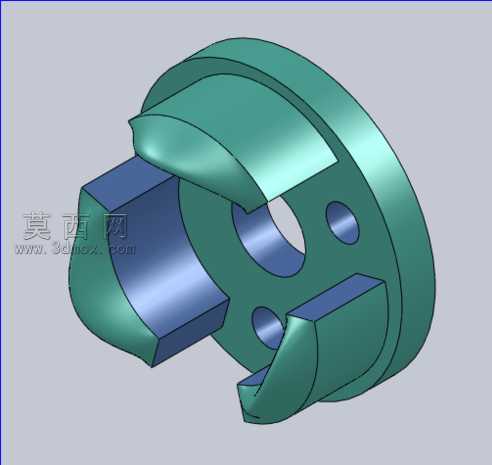

本作品为杯型垫圈的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程特征构建，首先以前视基准面为草绘平面，绘制垫圈的外圆轮廓、中心通孔轮廓以及三个周向均匀分布的安装孔轮廓，通过拉伸凸台命令生成基础圆盘基体，保证基体厚度与外圆直径的比例符合机械装配的通用尺寸规范。随后针对杯型结构的凸起卡位部分，在基体上表面对应位置绘制三个对称分布的凸台截面草图，使用两侧对称拉伸命令生成卡位凸台，同时对凸台与基体的衔接处添加圆角过渡特征，避免应力集中问题，提升零件的结构强度。中心通孔采用阶梯孔设计，通过旋转切除命令完成不同孔径段的加工特征构建，三个周向安装孔则通过圆周阵列命令实现均匀排布，保证孔位的位置度公差满足装配要求。渲染阶段赋予零件蓝色金属烤漆材质，调整材质的粗糙度、反射率参数模拟真实金属表面的哑光质感，添加环境光源与定向补光，突出零件的轮廓层次与孔位、凸台的结构细节，渲染视角采用斜45度俯视角度，完整呈现垫圈的正面结构与侧面厚度特征。设计过程中充分考虑该零件的实际装配场景，杯型凸台结构可实现与配合件的周向限位，三个安装孔用于穿设紧固件完成轴向固定，中心阶梯孔可适配不同直径的轴类零件穿过，整体结构紧凑，各特征尺寸经过干涉校验，不存在装配冲突问题，可直接用于机械装配场景的虚拟样机验证，也可导出为通用格式用于数控加工的刀路生成参考，模型的所有特征均保留参数化编辑能力，可根据实际装配需求快速调整外圆直径、厚度、孔径、凸台高度等关键尺寸，适配不同规格的机械连接需求。
