ODU迷你快速插拔连接器三维建模作品

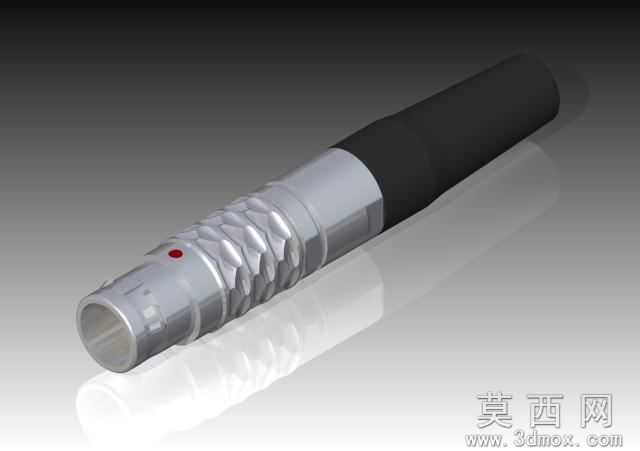

本作品为ODU规格迷你快速插拔连接器的三维建模成果，建模过程围绕实物的精密结构特征展开，首先通过测绘获取插头各段的尺寸参数，区分金属插合段、防滑握持段、尾部线缆包覆段三个核心功能区域的比例关系，在三维建模环境中先构建整体回转体基础轮廓，再针对金属外壳部分的防滑滚花结构进行细节刻画，采用阵列特征还原滚花纹路的均匀排布，同时精准还原插合端面的定位缺口、外壳表面的红色定位标识点等细节特征，保证模型与实物的结构一致性。材质渲染阶段针对不同部件匹配对应材质属性，金属插合外壳部分采用哑光金属材质，调整金属粗糙度参数还原航空插头类产品的磨砂金属质感，还原金属表面细微的加工纹理；尾部线缆包覆段采用哑光黑色橡胶材质，调整材质的漫反射参数与轻微凹凸质感，模拟橡胶护套的柔软触感与防滑特性；表面红色标识点采用高饱和度的半光泽红色漆材质，与金属外壳形成清晰的视觉区分。结构设计上还原了ODU连接器的自锁式插拔结构特征，外壳的滚花段对应插拔操作的施力区域，符合实际使用中旋转锁紧、快速插拔的操作逻辑，模型各部件的装配关系完全参照实物的装配层级，金属壳体内部预留了插针安装的空腔结构，尾部橡胶段设计了线缆穿入的锥度收口，还原产品尾部的线缆防护结构。建模过程中对各特征的倒角、圆角过渡进行精细化处理，避免尖锐棱角，还原工业接插件产品的安全边角设计，渲染阶段采用渐变灰色背景配合柔光打光，突出产品的金属质感与结构轮廓，通过地面反射效果增强模型的真实感呈现，整体模型完整还原了迷你ODU快速插头的外观特征与结构细节，可用于电气连接方案展示、接插件选型参考、装配模拟演示等场景。
