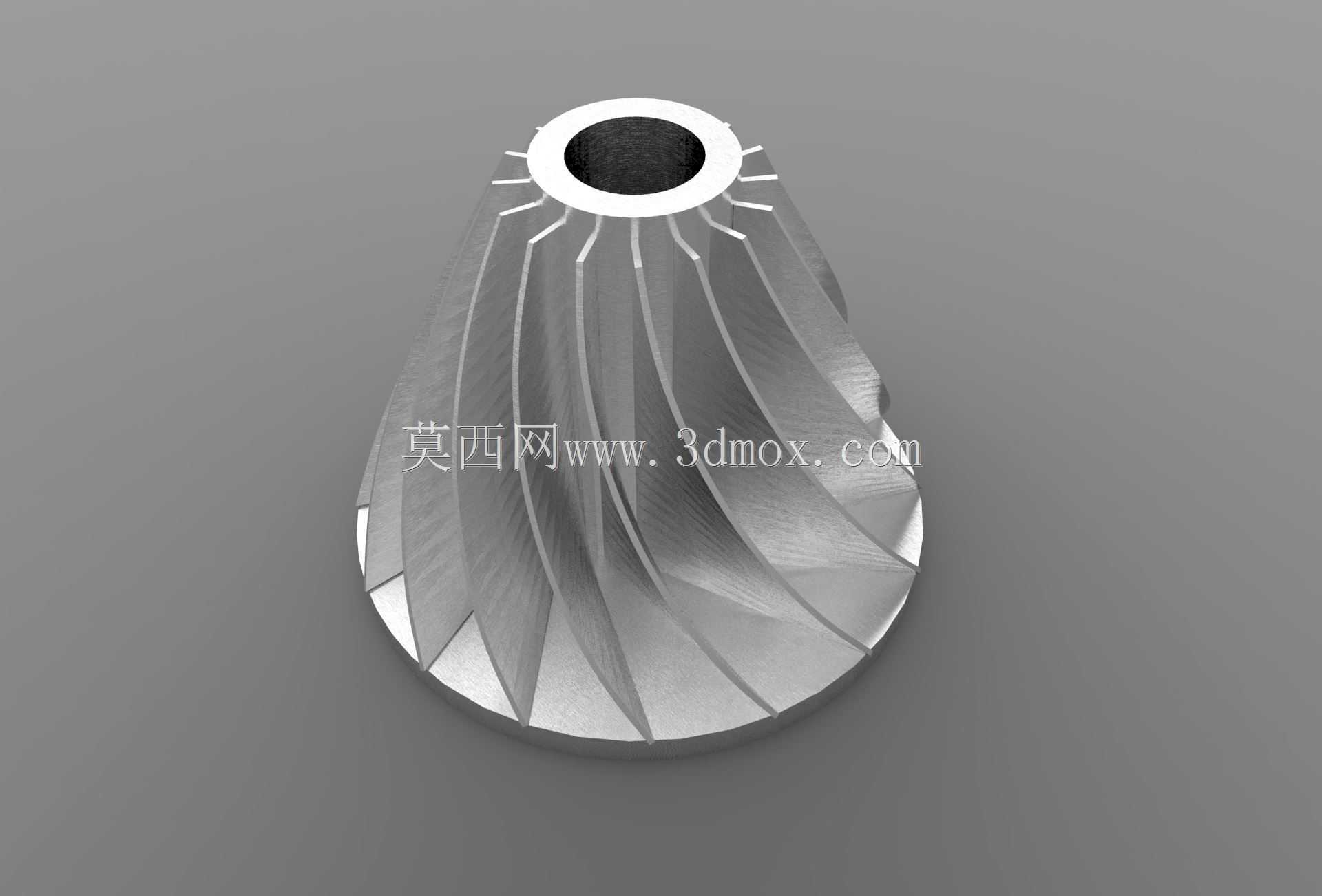

这类锥型离心叶轮多应用在小流量高扬程的流体输送场景中,常见于小型涡轮增压器压气端、微型离心风机、便携式真空泵以及部分小型工业泵的核心做功单元,区别于常规等径圆柱叶轮,锥型收窄的流道设计能在有限轴向空间内实现更高的流体压力提升效率,适配安装空间受限的紧凑型流体设备。从实际工况适配来看,这类叶轮的叶片采用空间扭曲曲面设计,叶片前缘沿轮毂锥面均匀分布,进口端叶片倾角匹配流体入流角度,能有效降低入口处的流体冲击损失,避免叶轮在高转速工况下出现入口喘振问题;叶片从进口端到出口端沿锥面平滑过渡,型线曲率经过连续优化,保证流体在流道内沿叶片型面平稳加速,减少流道内的涡流与二次流损失,提升整体做功效率。设计过程中首先要确定核心安装边界,轮毂中心的通孔为动力输入轴的安装位,孔位与轴的配合公差通常选取过渡配合,保证高转速下的传动同轴度,避免叶轮转动时出现动平衡超差问题;叶轮大端为流体出口端,外径尺寸需要匹配配套蜗壳的内壁流道间隙,间隙值通常控制在叶轮外径的千分之三到千分之五之间,间隙过大会导致出口端流体回流,降低容积效率,间隙过小则容易在高速转动时出现叶轮与蜗壳的刮碰故障。
轮毂的锥度设计并非单纯的外形变化,而是结合流体比转速参数计算得出,小尺寸端的轮毂直径匹配入口流体的通流面积需求,保证入口处流体流速处于合理区间,避免流速过高造成的空化风险,大端轮毂直径则要满足叶片根部的结构强度要求,因为叶轮高转速转动时,叶片根部承受的离心力最大,足够的轮毂厚度能分散叶片根部的应力集中,避免长期运行出现叶片疲劳断裂问题。叶片数量的选取结合了叶轮外径与流道宽度参数,均匀分布的叶片将锥型流道分隔为独立的流体加速通道,每个叶片的出口安装角经过匹配计算,保证流体离开叶轮时的速度方向符合蜗壳的入流角度要求,减少流体进入蜗壳时的冲击损失。
从安装适配角度,这类叶轮的轴向定位通常依靠中心通孔的轴肩配合,叶轮端面与轴肩的贴合面需要保证足够的平面度,避免安装后叶轮出现端面跳动,影响整体动平衡精度;叶轮的轴向长度尺寸需要严格控制,保证装配后叶轮出口端与蜗壳流道的轴向位置对齐,避免出现流道错位造成的效率损失。实际应用中这类叶轮多采用铝合金整体铣削加工或者精密铸造工艺成型,叶片表面的粗糙度需要控制在合理范围内,降低流体与叶片表面的摩擦损失,加工完成后需要做整体动平衡校正,平衡精度等级通常选取G2.5级以上,适配每分钟上万转的高转速运行工况。

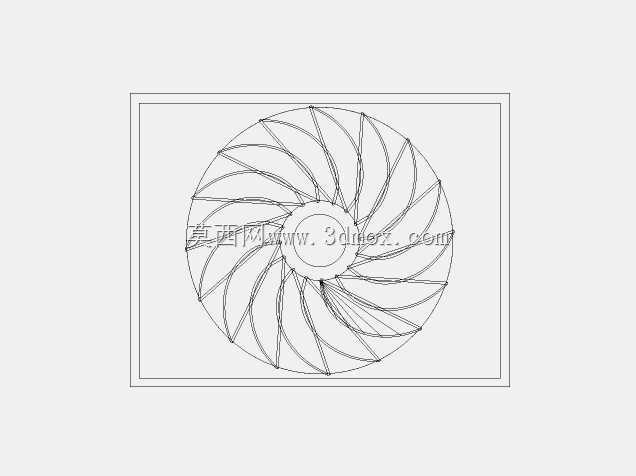

在结构细节上,叶片前缘做了小圆角钝化处理,避免尖锐前缘在高流速流体冲刷下出现磨损,同时能优化入口处的流体绕流状态,降低流动噪声;叶片与轮毂的连接位置采用大圆角过渡,减少应力集中点,提升叶轮整体的结构强度,应对高转速下的离心载荷与流体冲击载荷。这类锥型叶轮相比常规直筒型离心叶轮,在相同的轴向安装尺寸下能实现更高的压比,非常适合对设备体积有严格要求的应用场景,比如车载小型供气泵、便携式工业吸尘设备、小型涡轮散热装置等,在这些场景中,紧凑的结构尺寸与稳定的做功效率是核心选型指标,这类锥型叶轮的结构特性刚好匹配这类需求。设计建模过程中,需要先完成子午面流道的轮廓绘制,确定轮毂锥面与轮盖侧的型线,再基于叶片的进出口角度参数完成叶片中弧线的空间绘制,通过曲面放样完成单个叶片的造型,之后通过圆周阵列完成所有叶片的布局,最后对所有连接位置做圆角过渡处理,完成整体叶轮的实体建模,建模过程中需要反复校验流道的通流面积变化率,保证流体在流道内的加速过程平缓,避免出现面积突变造成的局部流速异常。
