发电厂管道用膨胀节压力平衡结构设计

　　在火力发电厂的汽水输送管路系统中，管道内介质温度、压力随机组负荷波动会产生明显的热胀冷缩位移，同时管道内压会产生持续的轴向推力，若不对该类位移与推力进行补偿消解，长期运行会导致管道焊口开裂、支吊架过载、设备接口变形泄漏等严重故障，膨胀节压力平衡结构正是针对该类工况开发的管路补偿核心部件。该结构的核心功能是在吸收管道轴向、横向、角向热位移的同时，通过自身的平衡腔结构平衡内压产生的轴向推力，大幅降低管道支吊架的载荷设计要求，同时避免推力传递至汽轮机、锅炉等核心主机的接口位置，保护主机设备的安装精度与运行安全。从设计逻辑来看，该结构严格遵循EJMA膨胀节设计标准开展参数匹配，首先根据管路的设计压力、设计温度、介质特性确定波纹管的材质与壁厚，本次设计采用多层薄壁波纹管结构，在保证补偿位移能力的同时降低结构整体刚度，减少位移反力；平衡腔侧设置与工作端参数一致的平衡波纹管，通过连通管将工作端内压引入平衡腔，使得两端内压产生的推力大小相等、方向相反，实现内压推力的自平衡，无需额外设置厚重的推力支座。

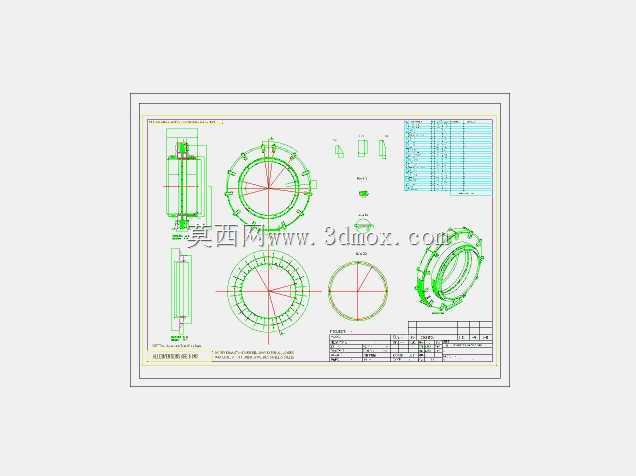

　　从结构组成来看，该部件包含端管、中间管、工作波纹管、平衡波纹管、拉杆、铰链板、导流筒等核心零件，端管采用标准法兰接口，可直接与同压力等级的工业管道法兰对接，安装时无需额外加工焊接坡口，适配现场快速装配需求；导流筒设置在介质流通侧，可避免高速介质直接冲刷波纹管内壁，降低介质流阻的同时减少波纹管的冲蚀磨损，延长部件使用寿命；拉杆与铰链板结构用于承受压力平衡过程中的结构载荷，同时限制波纹管的过度位移，避免超行程变形导致的结构失效。

　　从安装边界来看，该结构的整体长度根据补偿量需求确定，端管法兰的螺栓孔中心距、密封面尺寸完全匹配对应公称通径、公称压力的管路法兰标准，安装时仅需保证两端管道的同轴度偏差在允许范围内，无需额外预拉伸或预压缩，可直接通过螺栓紧固完成装配；结构的最大外径根据波纹管的波高、外层护板尺寸确定，安装时需预留足够的径向操作空间，满足后期检修时的螺栓拆装、波纹管外观检查需求。在实际应用场景中，该类结构多用于发电厂的主蒸汽管道、给水管道、循环水管道等长距离输送管路，尤其是在管道走向变化、设备接口附近的位置，可有效吸收热位移，平衡内压推力，相比普通无平衡结构的膨胀节，可降低支吊架载荷60%以上，同时减少管路系统的应力集中风险。

　　设计过程中针对波纹管的疲劳寿命开展了校核，按照机组全生命周期内的启停次数、温度波动频次计算波纹管的循环应变，确保疲劳寿命满足30年以上的运行要求；同时针对法兰密封面的刚度进行了优化，避免螺栓紧固时法兰变形导致的密封泄漏，密封面采用凸面结构，适配缠绕式垫片的密封要求，可在高温高压工况下保持可靠的密封性能。结构的所有受力零件均经过强度校核，拉杆的抗拉强度、铰链板的抗剪强度、端管的环向应力均满足对应压力等级的强度要求，在超压1.5倍的工况下不会发生塑性变形。在管路系统布置时，该部件可直接安装在两个固定支座之间，无需额外设置导向支座的特殊加强结构，平衡后的残余推力仅为波纹管位移产生的弹性反力，远小于内压推力，可大幅降低管路系统的土建设计成本与支吊架制造成本。针对发电厂内的汽水介质特性，与介质接触的零件均采用耐温耐腐蚀的合金钢材，可耐受高温蒸汽、除盐水等介质的长期腐蚀，非接触表面做防锈涂装处理，适应厂房内的潮湿运行环境。
