星型结构流体旋转叶片三维设计作品

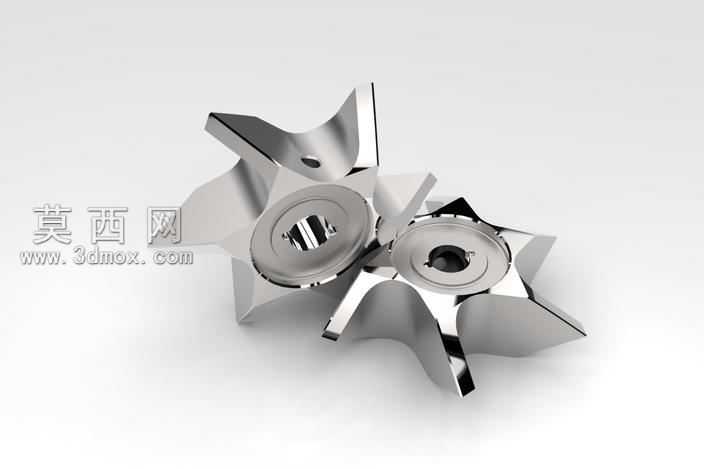

本作品为星型结构旋转叶片，建模阶段以SolidWorks为核心工具，先通过草图绘制确定叶片的星型外轮廓基准，以中心安装孔为定位原点，绘制单支叶片的翼型截面曲线，通过拉伸、放样特征生成单支叶片的基础实体，再通过圆周阵列特征完成六支叶片的均匀排布，保证每支叶片的安装角度、延伸长度完全一致，避免后续动平衡偏差。建模过程中对叶片与中心轮毂的衔接位置做了圆角过渡处理，消除应力集中的尖锐结构，同时在中心轮毂位置设计了带定位卡槽的安装孔，匹配传动轴的装配需求，保证叶片运转时的同轴度。材质与渲染阶段，选用抛光不锈钢作为基础材质，调整金属材质的反射率、粗糙度参数，模拟高光亮面金属的镜面反射效果，渲染时搭建纯白影棚环境，添加多组柔光光源，突出叶片曲面的流畅弧度与金属切削加工后的锐利棱边，同时通过光影对比展现叶片的厚度变化与曲面扭转角度，还原真实金属零件的质感。结构设计上，叶片采用等强度变厚度设计，从轮毂连接处的厚壁结构向叶片外缘逐渐减薄，既保证叶片根部的结构强度，承受流体冲击与高速旋转的离心力，又降低叶片外缘的重量，减少整体转动惯量，提升运转响应速度。叶片的曲面采用流体力学优化的扭转弧度，在旋转过程中可高效推动流体介质，减少紊流产生的能量损耗，相邻叶片之间的流道宽度经过反复调整，保证流体通过时的流速均匀，避免局部涡流带来的振动与噪音。中心轮毂的端面做了沉台设计，既可以避让传动轴的锁紧部件，又能减少轮毂端面与相邻装配部件的接触面积，降低装配时的平面度要求，同时在轮毂上预留了定位销孔，可通过定位销实现叶片与传动轴的周向固定，防止高速旋转时出现打滑移位。整体建模过程严格遵循机械设计的公差规范，所有装配尺寸预留合理的配合间隙，叶片的曲面经过曲率检查，无破面、重叠等建模缺陷，可直接导出用于后续的工程图生成、3D打印验证或者数控加工编程，适配流体输送、动力搅拌等多种应用场景的使用需求。
