椭圆轨迹特拉梅尔运动机构三维建模

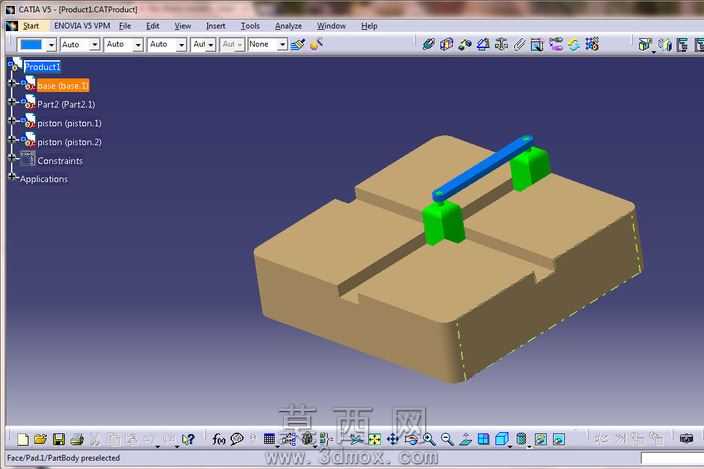

本作品为椭圆特拉梅尔运动机构的三维建模成果，建模过程依托三维设计软件完成，整体建模逻辑遵循机械机构设计的常规流程，先完成各基础零件的独立建模，再通过装配约束完成整体机构的拼接。首先针对机构的基座部分进行建模，基座为带十字导向槽的块状结构，建模时先绘制基座的外形轮廓草图，通过拉伸特征生成基座主体，再对十字导向槽部分通过切除拉伸特征完成槽体结构制作，同时对基座的棱边添加圆角特征，还原实际加工中的倒角工艺，避免应力集中的结构缺陷，基座材质设置为常用的工程硬质塑料质感，赋予浅棕褐色哑光材质，还原非金属结构件的视觉效果。随后完成两个滑动活塞块的建模，活塞块为与导向槽适配的方块结构，建模时严格匹配导向槽的截面尺寸，保证滑动配合的间隙合理，活塞块赋予亮绿色硬质塑料材质，与基座形成清晰的视觉区分，便于观察运动过程中活塞的位移状态。接下来完成连接滑杆的建模，滑杆为长条形杆件结构，两端分别与两个活塞块形成铰接约束，建模时保证滑杆的长度尺寸符合椭圆轨迹生成的参数要求，滑杆赋予蓝色金属质感材质，模拟钢制杆件的表面效果。装配过程中，首先将基座设置为固定零件，将两个活塞块分别添加到十字导向槽内，添加滑动配合约束，限制活塞块仅能沿对应导向槽的方向做直线往复运动，再将滑杆两端分别与两个活塞块添加铰接配合约束，保证滑杆可相对活塞块做转动运动，完成装配后可通过软件的运动仿真模块驱动机构运行，验证滑杆上任意一点可绘制出标准椭圆轨迹，还原椭圆特拉梅尔机构的运动原理。整个建模过程严格遵循机械设计的尺寸规范，各零件的配合关系符合实际机械装配的要求，材质搭配兼顾视觉区分度与真实质感，结构设计完整还原了椭圆特拉梅尔机构的核心运动逻辑，可用于机械原理教学演示、机构运动验证等场景，帮助使用者直观理解椭圆轨迹生成的机械实现方式。
