CKD轴向压力表精密三维建模设计

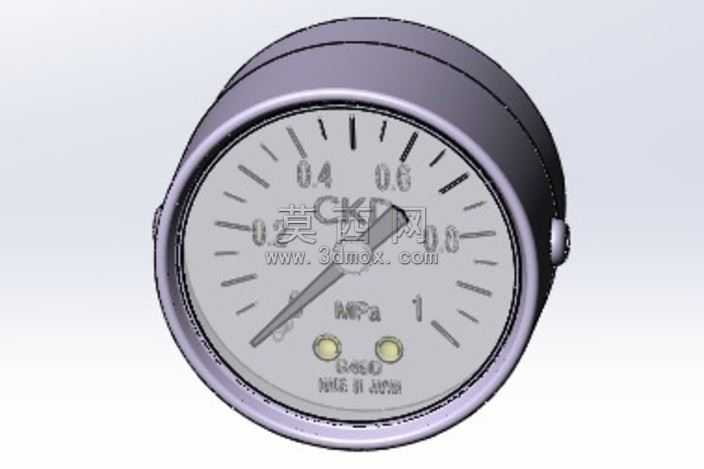

本模型为CKD品牌压力表的高精度三维建模作品，整体还原了该款轴向安装式压力表的完整结构与外观细节。建模过程中首先对压力表的整体尺寸进行比例校准，先构建圆形表壳的主体曲面，表壳采用带侧边安装凸耳的轴向结构，边缘做了符合工业产品实际的圆角过渡处理，还原了金属冲压表壳的圆润轮廓与侧边的微调旋钮结构。表盘部分的建模严格还原实物细节，刻度盘上的0-1MPa量程刻度线、数字标识、品牌LOGO、单位标注都通过草图绘制后贴合到表盘平面，刻度线的长短区分、数字的排布位置都与实物保持一致，表盘下方的两个固定铆钉结构也做了独立建模还原，保证外观的真实度。表蒙部分采用透明材质模拟玻璃表镜的效果，建模时做了薄壳结构处理，边缘与表壳的配合间隙控制在合理的工业装配公差范围内。指针部分采用独立的实体建模，还原了指针的锥形造型与轴心固定结构，指针的偏转角度参考了常规压力检测的常用示值位置，让模型呈现更具真实感。模型的内部结构做了合理的简化处理，保留了外部装配所需的所有安装特征，表壳后侧的连接接口结构也做了对应还原，能够满足装配模拟、产品展示、工程参考等多场景的使用需求。材质渲染方面，表壳部分赋予哑光金属材质模拟不锈钢冲压外壳的质感，表盘采用哑光白色塑料材质搭配黑色印刷标识，指针做了金属烤蓝的质感处理，表蒙赋予高透明玻璃材质并添加了轻微的环境反射效果，整体渲染效果贴近真实工业产品的视觉表现。建模过程中严格遵循工业仪表的设计规范，所有结构的比例、特征都参考实物进行1:1还原，没有出现结构错位、比例失调的问题，曲面过渡顺滑，实体特征清晰，能够直观展现该款CKD压力表的完整外观形态与结构特征，可用于工业产品展示、气动系统装配模拟、教学演示等多种用途。
