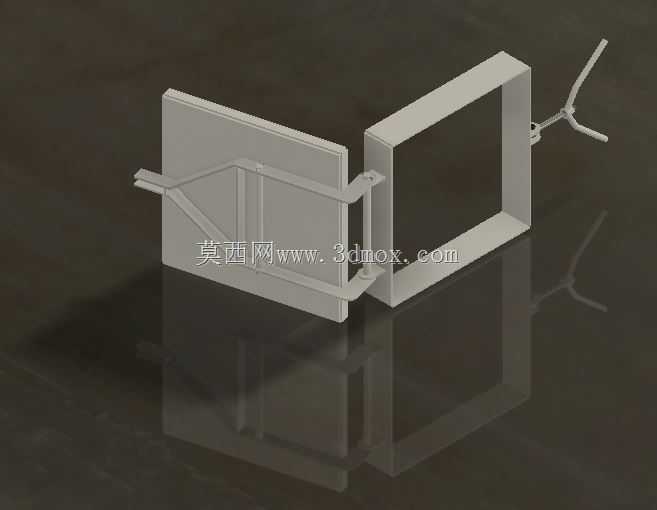

燃气管道用500规格方形检修人孔结构

　　在城镇燃气输配管网、厂区燃气动力管线的运维体系里，管道人孔是保障管线内部检修、清淤、故障排查作业顺利开展的核心配套构件，这款500规格方形人孔，正是针对中低压燃气输送管道的检修需求开发的配套结构。不同于圆形人孔在大管径输水、输油管线的应用场景，方形结构的人孔在矩形燃气管道、方箱式燃气调压设备进出口段的适配性更强，安装时不需要在矩形管壁额外做异形过渡补强，能直接贴合管壁的平面安装基准，减少现场焊接或法兰拼接的施工量。

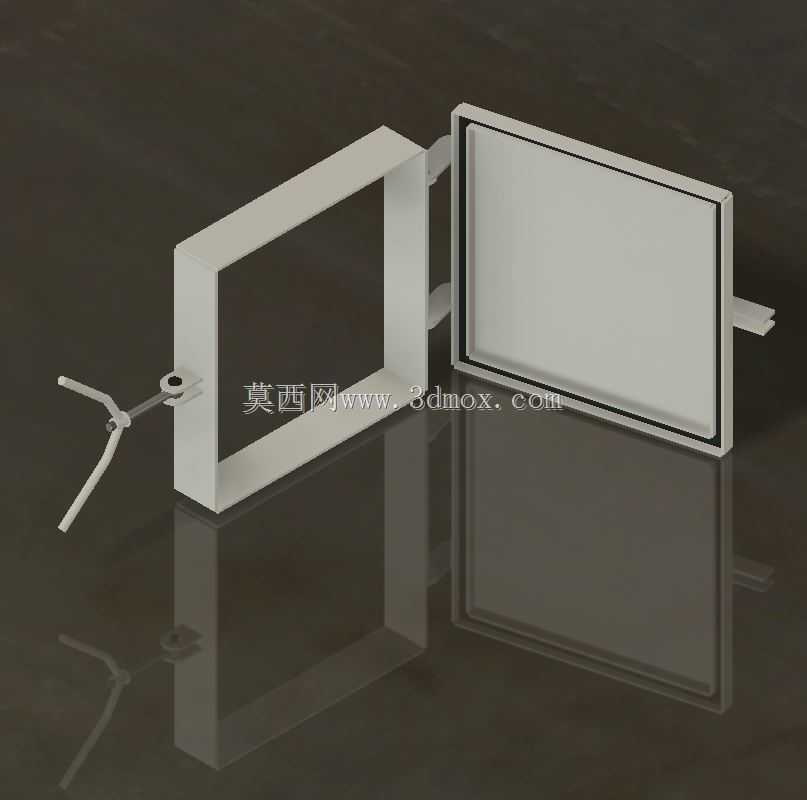

　　从实际功能来看，该人孔主要承担管线日常运维的通道作用，燃气管线长期运行过程中，内部会积存冷凝水、杂质沉积物，部分管线段还需要定期进入内部检查焊缝腐蚀情况、密封面老化状态，人孔的设置能让运维人员无需切割管线即可进入作业段，大幅降低管线检修的停输时间与施工成本。这款人孔的密封结构采用框式嵌装设计，门框与门板的配合面预留了密封胶条的安装槽，关闭状态下通过周圈的快压锁件实现均匀压紧，能避免燃气介质从配合面泄漏，适配燃气输送场景的密封安全要求。

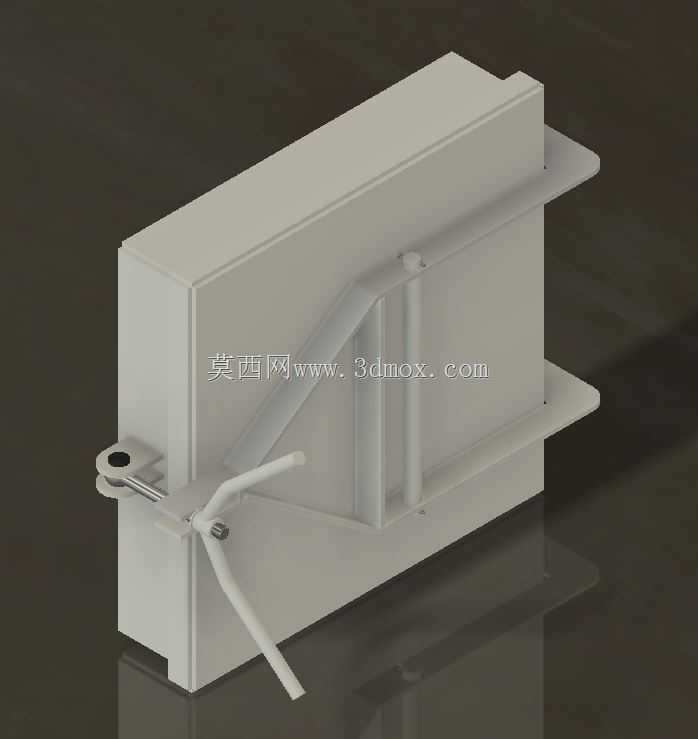

　　设计过程中首先考虑的是安装边界的匹配性，500mm的净通行尺寸刚好满足成年运维人员佩戴安全防护装备进出的空间需求，不会因为开孔过大造成管线本体的强度削弱，也不会因为开孔过小导致人员进出、工具传递受阻。门框的边框采用等边角钢类的折弯型材焊接成型，型材的厚度选型匹配对应管线的运行压力等级，焊接到管壁上之后，门框与管壁的连接位置做了圆弧过渡处理，避免应力集中造成的焊缝开裂问题。门板部分采用平板加周圈加强筋的结构，在保证门板整体刚度的前提下控制整体重量，单人即可完成开启与关闭操作，不需要额外借助吊装工具，适合户外管线、地下管廊内的狭小空间作业场景。

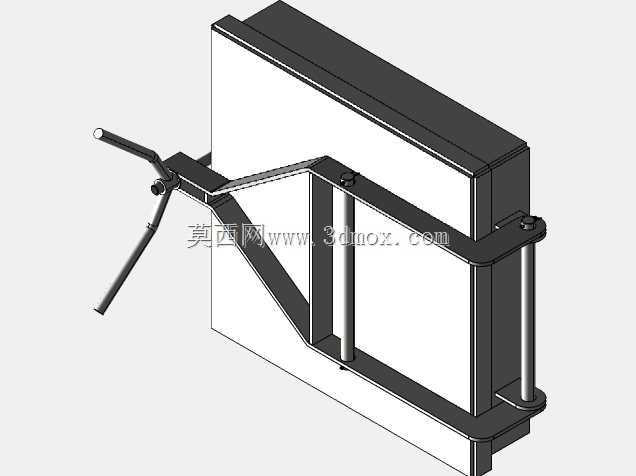

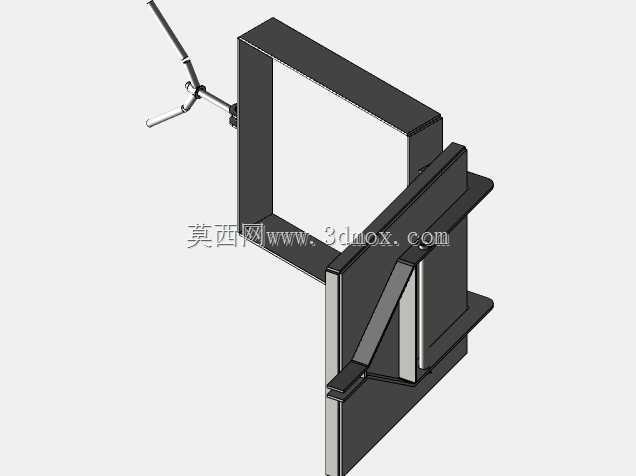

　　快压锁紧结构的布置参考了压力容器快开门的设计逻辑，在门框的侧边设置多组旋转压把，关闭时只需要扳动压把即可将门板向门框侧压紧，相比传统的螺栓连接式人孔，不需要逐个松紧螺栓，开关操作的时间能缩短70%以上，应急状态下可以快速开启完成管线内部的故障处置。门板与门框之间采用铰接连接，铰接轴的位置设置在人孔的侧边，开启后门板可以沿铰接轴旋转至与管线平行的位置，不会占用过多的管线周边操作空间，铰接部位设置了耐磨衬套，长期反复开关也不会出现轴孔磨损造成的门板错位问题。

　　在安装适配性上，该人孔的焊接基准面做了平面度公差控制，现场安装时只需要将门框与管线的开孔位置对齐，周圈满焊之后即可完成固定，不需要额外加工配对法兰。密封胶条采用耐燃气腐蚀的橡胶材质，长期接触燃气介质不会出现溶胀、硬化失效的问题，胶条的嵌装槽设计成燕尾槽形式，胶条嵌入后不需要额外粘接固定，更换时可以直接抠出旧胶条压入新胶条，日常维护的操作难度极低。人孔的整体外形方正，安装后不会在管线外部形成过大的突出结构，在地下管廊、厂区架空管线等空间受限的场景下，能减少对周边管线排布、巡检通道的占用。

　　从结构强度的校核角度，该人孔的门板、门框在设计时按照对应管线的设计压力做了强度验算，在正常运行压力下不会出现鼓胀变形，密封面的压紧力分布均匀，不会出现局部压紧力不足导致的泄漏问题。周圈的锁紧压把位置做了等距排布，每个压把的压紧力可以通过端部的调节螺母微调，能补偿长期使用后密封胶条的压缩变形量，保证密封性能的长期稳定。人孔开启后，门板可以通过侧边的定位件固定在全开位置，避免运维作业过程中门板被风吹动或者受外力碰撞自动关闭，造成作业人员磕碰或者被困的安全隐患。
