户外立柱式仪器支撑安装支架结构

　　这款支撑结构主要面向户外露天布设的检测、监测类仪器安装场景，常见于气象观测场、园区环境监测点、厂区周界安防设备布设、野外小型观测站点的设备搭载作业，核心作用是为顶部搭载的仪器提供稳定的安装基准，同时规避地面积水、植被遮挡、地面人为磕碰对仪器运行的干扰，保证仪器探测面、感应端处于设计要求的离地高度与水平姿态。

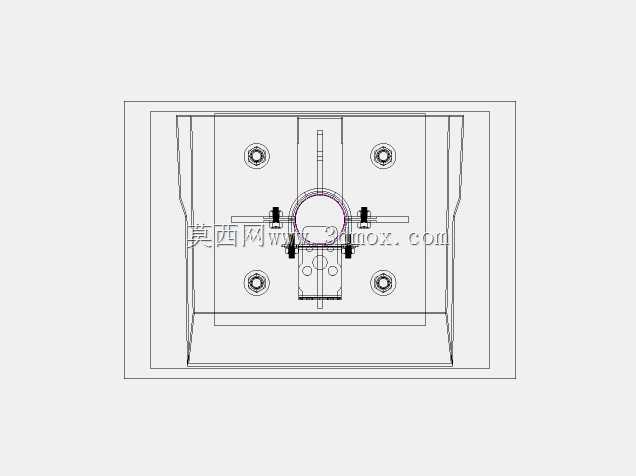

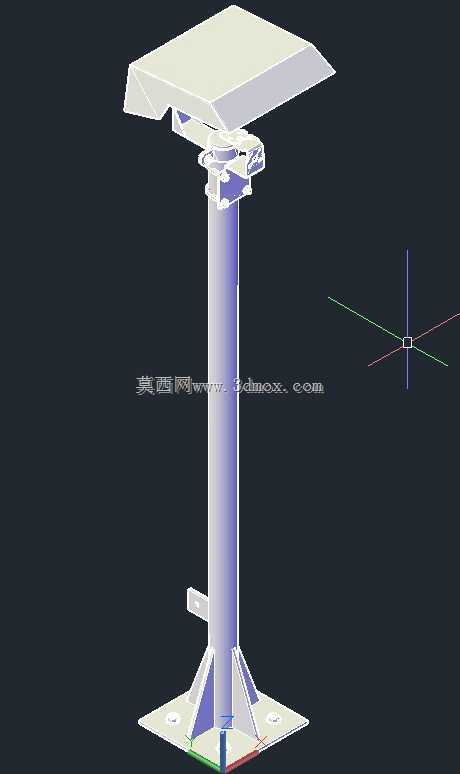

　　从实际使用需求出发，结构设计优先考虑户外长期服役的可靠性，底部采用三角加强筋焊接的方形法兰底座，法兰盘上预留四个对称的安装孔位，适配膨胀螺栓与混凝土基础、钢制预埋平台的固定连接，加强筋沿立柱周向120度均匀排布，可抵消户外阵风带来的侧向倾覆力矩，避免立柱在强风天气下出现晃动偏移，保证顶部仪器的姿态稳定。立柱主体采用等截面圆管结构，在保证轴向承重能力的同时，圆管的风阻系数远低于方管结构，可有效降低风载荷对整体结构的作用力，减少基础的受力负荷。

　　立柱中部设置有角度调节机构，可实现顶部安装平台的水平度微调，以及一定范围内的俯仰角度调整，适配不同仪器的安装朝向要求——比如搭载太阳辐射类传感器时需要调整平台倾角匹配当地纬度，搭载安防监测设备时可调整俯仰角度覆盖预设监测范围，调节机构采用抱紧式锁紧结构，调整到位后通过螺栓锁紧即可固定姿态，无需额外焊接工序，现场安装调试效率更高。顶部安装平台采用带折边的平板结构，折边设计可提升平板的抗弯刚度，避免长期承重出现平板下凹变形，平台表面预留通用安装孔位，可适配不同安装孔距的仪器设备，无需现场二次打孔加工。

　　从安装边界尺寸来看，立柱整体高度适配常规1.2-1.5米的仪器安装离地要求，底部法兰盘的安装孔中心距控制在常规混凝土基础的施工尺寸范围内，无需定制特殊规格的预埋构件，顶部平台的尺寸覆盖多数小型户外仪器的安装底面尺寸，单立柱结构的横向占地空间极小，适合在场地狭窄的监测点位布设，不会占用过多的现场通行空间。结构整体的承重设计可满足5kg以内的仪器搭载需求，覆盖绝大多数户外小型监测仪器、传感设备的重量要求，立柱下部预留的走线卡扣位，可将仪器的供电、信号线缆沿立柱内壁或外侧固定布设，避免线缆长期暴露在外出现老化破损，同时也让整体布设外观更规整，减少线缆被外力拉扯损坏的概率。

　　在建模过程中，各部件的连接关系完全按照实际焊接、螺栓装配的工艺逻辑搭建，法兰与立柱的焊接处做了贴合处理，调节机构的转动副预留了合理的装配间隙，锁紧螺栓的位置与实际安装操作空间匹配，不会出现工具无法伸入锁紧的干涉问题，所有安装孔位的尺寸均符合常规五金件的装配公差要求，导出的工程图可直接用于下料加工，无需二次调整尺寸参数。针对户外使用的场景，结构所有棱角处均做了倒角处理，避免现场安装时出现尖锐边角划伤施工人员的问题，底部法兰的安装孔做了沉台设计，膨胀螺栓安装后螺栓头不会突出法兰表面，保证法兰与基础面完全贴合，不会出现局部悬空导致的受力不均问题。
