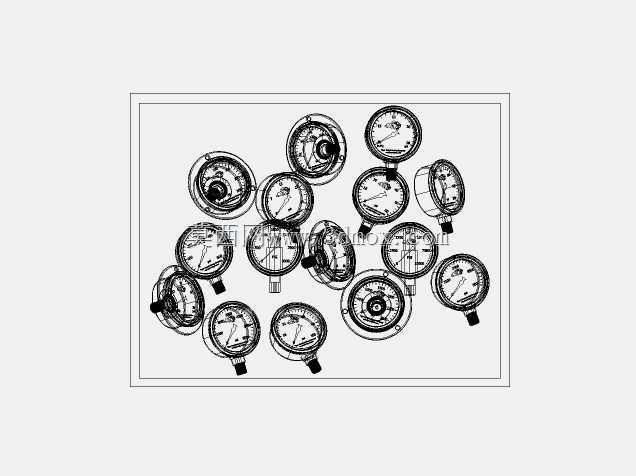

多量程psi规格压力表三维结构设计

　　这套压力表模型覆盖了常用的psi量程段，从低压气动回路的微压检测到中高压液压系统的压力监测都有对应规格，日常做设备气路、液压站设计的时候，经常需要在三维装配里提前排布仪表的安装位置，避免后期现场安装出现干涉、读数视角不佳的问题。做这类仪表建模的时候，首先要明确不同量程表的外形边界差异：小量程微压表的表壳直径普遍偏小，接头螺纹多为细牙规格，适合安装在空间紧凑的气动控制箱内部；中高量程的压力表表壳厚度更大，内部波登管的结构强度更高，接头采用标准锥管螺纹，适配液压管路的高压密封要求。

　　建模过程中需要严格卡准安装接口的尺寸公差，比如常用的径向安装接头，螺纹伸出长度、密封面的台阶尺寸都要和实际工业标准一致，不然装配到管路模型上的时候会出现密封面错位、螺纹啮合长度不足的问题，后期导出工程图也会给加工采购带来误导。从实际应用场景来看，这类压力表广泛分布在工业生产的各个环节：气动输送管路的末端需要装低压表监测供气压力是否满足气动元件的工作要求，液压泵站的出油口、回油口需要不同量程的表实时监控系统压力，避免过载损坏泵阀元件，甚至在实验室的流体试验台架上，也需要多量程压力表组合覆盖不同试验工况的压力采集需求。

　　设计这套模型的时候，特意把不同量程表的表盘刻度做了区分，小量程表的刻度分度值更密，高压表的刻度跨度更大，同时保留了表蒙、表圈、指针、波登管传动机构的内部结构细节，不是单纯的外壳包覆模型，方便做结构演示、拆装教学的时候拆解展示内部工作原理。安装方式上除了最常见的径向直接安装，也预留了轴向安装、带边面板安装的结构接口，做控制柜面板布局的时候，可以直接调用对应安装形式的模型，不用再额外修改安装孔位、固定卡扣的结构。考虑到现场使用的防护需求，部分高压量程的表模型还做了橡胶保护套的结构细节，对应实际工业场景里防磕碰、防飞溅的防护型压力表，在做矿山设备、工程机械的外管路布置时，可以直接选用带防护套的模型，还原真实设备的配置状态。

　　建模时也注意到了不同使用场景下的读数视角问题，比如安装在设备高处的压力表，表盘可以做倾斜角度的调整结构，模型里预留了表壳和接头的转动配合间隙，方便在装配时调整表盘朝向，保证操作人员在地面巡检时能清晰读取压力数值，不用额外加装转角接头。另外，针对有充油耐震需求的工况，模型里也体现了表壳内部的充油腔结构，区别于普通干式压力表的内部构造，方便做耐震型压力表选型的时候直观对比结构差异，给BOM表统计提供准确的模型依据。在做管路系统的应力分析时，准确的压力表外形和重量参数也能帮助核算管路接头处的附加载荷，避免因为仪表重量过大导致管路长期受交变应力出现疲劳开裂，尤其是在振动较大的工程机械、移动设备上，压力表的安装位置、固定方式都需要在三维设计阶段反复校核，这套模型的重量、重心参数都和实际实物对标，能满足初步载荷核算的精度要求。
