施泰力数显卡尺专用安装固定支架

　　在桌面级FDM 3D打印设备的日常校准与精度维护场景中，X/Y轴运动步距的精准测量、打印平台与喷嘴的平行度校验、Z轴层厚的一致性核对，一直是影响最终制件成型精度的核心环节。过往操作人员多采用手持数显卡尺的方式进行轴系位移测量，手持状态下的施力不均、卡尺与运动轴的贴合角度偏差、测量过程中的手部抖动，都会直接导致测量数据出现0.02-0.1mm级的误差，对于追求0.1mm以内成型精度的3D打印应用场景而言，这类测量误差足以造成制件尺寸超差、层纹错位、装配间隙不符等一系列质量问题。这款针对施泰力数显卡尺定制设计的固定支架，正是为解决上述测量痛点开发的专用辅助工装。

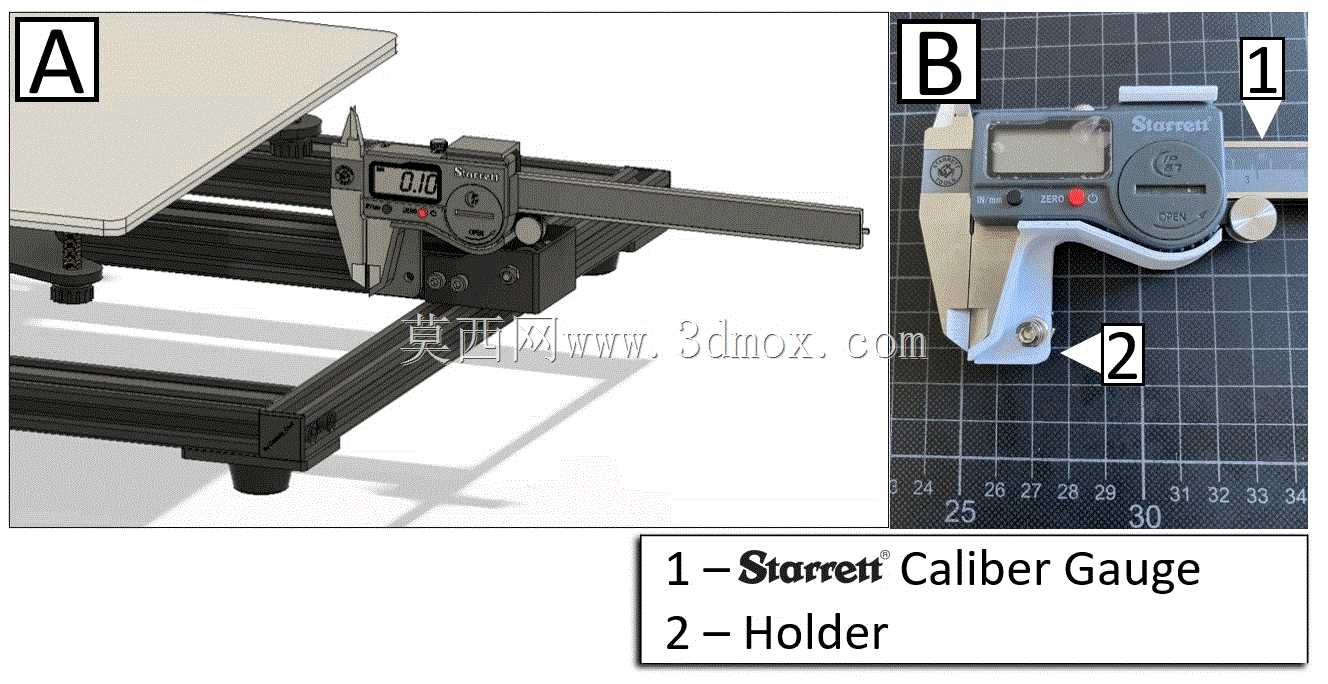

　　从实际使用逻辑出发，该支架的核心功能是将数显卡尺刚性固定在3D打印机的铝型材框架轴系上，让卡尺测量方向与打印机运动轴的进给方向保持完全平行，消除手持测量带来的角度误差与施力波动。设计过程中，首先针对施泰力数显卡尺的尺身轮廓、尺框滑动行程、显示屏与操作按键的布局做了全尺寸逆向拟合，支架与卡尺接触的定位面完全贴合卡尺尺身的注塑外壳轮廓，安装后不会出现尺身偏转、滑动卡滞的问题，同时预留出了卡尺显示屏、归零按键、电池仓的操作空间，安装完成后无需拆卸支架即可完成卡尺归零、数值读取、电池更换等日常操作。支架与打印机轴系的连接端采用适配标准2020/2040铝型材的T型槽卡接结构，安装时无需对打印机原有结构做任何打孔、改装，只需将卡块滑入铝型材的T型槽内拧紧锁紧螺丝，即可完成支架的固定，整个安装过程耗时不超过2分钟，拆卸调整也极为便捷。从安装边界尺寸来看，支架整体外伸长度控制在120mm以内，不会与打印机的打印平台、挤出头组件、拖链等运动部件产生运动干涉，适配市面上绝大多数采用铝型材框架的桌面级3D打印机，包括i3结构、CoreXY结构等常见机型。

　　在测量功能实现上，支架将卡尺的测量头与打印机运动滑块的基准面做刚性连接，当轴系沿导轨运动时，卡尺尺框会随滑块同步移动，直接读取轴系的实际位移量，相比传统的标记点测量、塞尺测量方式，测量效率提升60%以上，测量重复精度可以控制在0.01mm级别，完全满足3D打印机步距校准、回程间隙测量、平行度校验的精度要求。除了3D打印机校准场景外，该支架也可适配小型线性导轨的行程校验、微型滑台的位移精度检测等轻载测量场景，只需更换对应型材规格的卡接块，即可快速适配不同的安装基准。

　　结构设计上，支架主体采用等壁厚加强筋结构，在保证整体刚性的前提下尽可能减少材料占用，适合采用PLA、PETG等常见3D打印材料制作，打印完成后无需做额外的后处理，去除支撑后即可直接装配使用。针对长期使用的磨损问题，支架与卡尺接触的定位面做了0.2mm的余量设计，即使长期使用出现磨损，也可以通过在接触面粘贴薄聚酰亚胺胶带的方式补偿间隙，无需重新制作整个支架。在实际校准操作中，操作人员只需将支架固定在打印机框架上，装好卡尺后将测量头顶在运动滑块的基准面，将卡尺归零后控制轴系移动指定距离，即可直接从卡尺显示屏上读取轴系的实际移动距离，与控制系统发送的指令位移做对比，即可快速计算出轴系的步距补偿值，整个校准过程单人即可完成，无需额外辅助人员配合。对于需要频繁做设备精度校验的3D打印工作室、创客空间、小型加工场景而言，这类专用测量支架可以大幅降低校准操作的技术门槛，即使是没有太多设备调试经验的操作人员，也能快速完成高精度的轴系校准工作，避免因测量方式不当导致的精度校准偏差。
