商用厨房的通风系统是后厨运维的核心配套设施,直接决定作业环境舒适度、油烟排放达标率与设备运行寿命,这套送排风布局方案针对大型商用后厨的作业特性设计,覆盖烹饪区集中排风与补风的全路径规划。从实际应用场景来看,商用后厨烹饪区会持续产生高温油烟、蒸汽与燃烧废气,若排风路径设计不合理,极易出现油烟散溢、作业区温度过高、新风补入不均形成气流死角的问题,同时不合理的管道压损设计还会导致风机负载过高,长期运行增加能耗与设备故障概率。这套布局方案首先匹配了三款1700×1300mm规格的吸风罩,沿烹饪操作区一字排布,吸风罩的覆盖宽度完全对应灶台操作面的纵深,确保烹饪产生的油烟在升腾扩散前就被负压捕集,不会向备餐区或通道散溢。

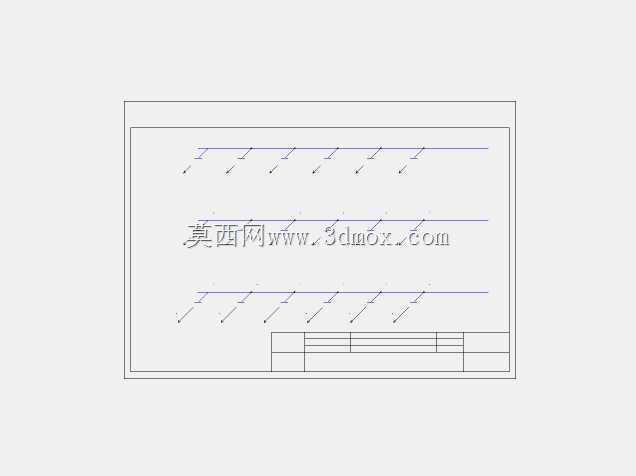

主排风管道采用矩形截面设计,对应200×500mm规格的进风栅格接口,每个吸风罩的支风管与主管道的连接位置都做了顺流斜角过渡,避免直角连接产生的局部压损,减少风噪与气流涡流的产生。新风补入路径采用顶部均匀布点的方式,沿操作区上方平行排布送风支管,每个送风口的出风方向斜向操作区外侧,避免直吹灶台导致火焰偏移、热量流失,同时补风量匹配排风量的85%,让后厨维持微负压状态,既保证油烟不会向外溢出,也不会因为负压过大导致炉灶点火困难、柜门开合阻力异常。
系统配套的DEIMOS系列吊装式中央通风机组,选型时匹配了3350m³/h的额定新风量与3685m³/h的额定排风量,风量差值预留了管道沿程阻力损失与过滤器积尘后的风量衰减余量,机组采用吊装式安装,固定点位避开主管道的受力集中区,通过减震吊件与建筑顶面连接,减少运行震动传递到建筑结构产生的低频噪音。管道布局时充分考虑了后厨的顶部空间边界,主管道沿墙面与梁柱间隙排布,避开照明线路、消防管线与其他设备的检修通道,管道底部距离完成地面的高度不低于2.4米,满足后厨人员通行与设备搬运的净高要求,支管道的变径位置都设置在距离吸风罩接口1.5米以上的位置,避免变径产生的气流扰动影响吸风罩的捕集效率。在安装节点设计上,每段矩形风管的法兰连接位置都预留了密封垫安装位,支风管与主管道的连接处设置了风量调节风阀,可根据不同灶台的使用频率单独调节支管路的排风量,在非高峰时段关闭部分闲置灶台的风阀,降低机组运行负载。送风口的排布间距控制在1.2米,确保补入的新风能够均匀覆盖操作区的人员活动位置,在高温作业区域形成稳定的新风层,降低操作人员的体感温度,同时避免新风直吹食材存储区域,防止食材因为风速过大失水风干。
整个管道系统的受力支撑点都设置在建筑结构梁上,没有固定在吊顶龙骨或其他轻质结构上,避免长期运行震动导致管道移位、接口漏风,管道的坡度设置为千分之三,坡向排风机组方向,方便管道内凝结的油污顺着坡度流向机组端的集油槽,减少管道内油污积存带来的消防隐患。针对后厨高温高湿的使用环境,管道材质选型时预留了防腐涂层的安装厚度,所有管道接口的密封件都采用耐油耐高温材质,避免长期接触油烟蒸汽出现密封件老化开裂、漏风漏油的问题。在气流组织设计上,整个系统的气流路径从补风口进入后,先经过人员操作区,携带烹饪产生的油烟蒸汽后流向吸风罩,再通过支风管汇入主排风管道,最终经过通风机组过滤后排出室外,整个气流路径没有短路区域,不会出现新风直接被吸风罩抽走的气流短路问题,最大化通风效率。
