车辆进气系统弯管型进气管道结构

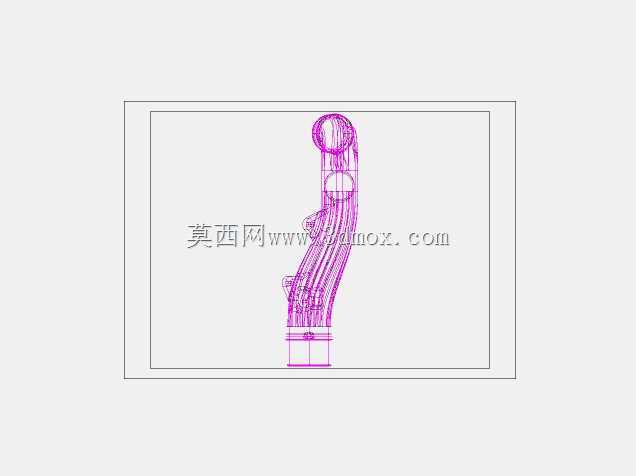

　　在商用车动力进气系统的设计环节中，进气管道的结构合理性直接决定了发动机工作时的进气效率、流阻损失以及整车动力舱的空间适配性，本次呈现的弯管式进气管道，主要针对动力舱内紧凑布局下的气路走向需求设计，解决直连管路无法避让周边附属部件的实际工程问题。从实际应用场景来看，这类弯管结构多用于中重型商用车、工程作业机械的进气系统中，连接空气滤清器出口与涡轮增压器进气端，部分同结构管路也可用于工业通风系统、设备散热风道的气流导向场景，核心作用是在有限的安装空间内完成气流的平顺转向，避免管路与周边的线束、冷却管路、发动机悬置部件发生干涉。

　　从功能特性上看，该管道采用多段曲率渐变的弯转结构，没有采用直角弯折的设计，主要是为了降低气流转向时的局部阻力损失，减少气流在管内形成涡流的概率，保证进入增压器的气流流速均匀，避免因流场紊乱导致的增压器工作喘振问题。管道的上端接口采用圆弧过渡的扩口结构，能够适配不同规格的橡胶密封套，保证连接位置的气密性，避免未经过滤的空气从接口缝隙进入发动机气缸造成异常磨损；下端的连接基座设置了多层环形凸台结构，既可以增强接口位置的结构强度，也能为卡箍安装提供定位基准，防止车辆运行过程中管路因振动出现松脱移位。

　　在设计思路上，该结构优先考虑了安装边界的适配性，整体弯转角度经过多轮空间校核，能够避让动力舱内的发动机缸盖突出结构、冷却水管路以及前围板的加强筋，不需要额外调整周边部件的安装位置即可完成装配。管路的壁厚设计采用了渐变式方案，弯折位置的壁厚略大于直段位置，一方面是为了抵消注塑或吹塑成型过程中弯折位置的材料拉伸变薄问题，保证管路整体的结构强度，另一方面也能提升弯折位置的抗振动疲劳性能，应对车辆行驶过程中动力总成传递的持续振动，避免管路在长期交变载荷下出现开裂漏气问题。

　　从外形尺寸与安装边界来看，该管道的整体轴向长度适配主流中型商用车动力舱的空滤到增压器的间距，管路的最大外轮廓直径控制在周边部件预留的安装间隙范围内，安装时不需要对周边部件进行拆卸调整，下端基座的安装孔位采用对称式布局，能够适配两种不同角度的安装姿态，降低同平台车型的零部件通用化成本。管路的内壁面做了顺滑过渡处理，没有明显的分型线凸起或接缝台阶，能够减少气流沿程流动时的摩擦阻力，同时也能避免灰尘在管内壁的台阶位置沉积，长期使用过程中不会因积尘导致管路通径缩小影响进气量。在结构强度校核层面，该管路的弯折位置设置了隐性的加强筋结构，没有采用外露的加强筋设计，既能够提升管路的抗负压能力，避免空气滤清器堵塞时管内负压过大导致管路吸瘪变形，也不会因为加强筋凸起增加管路的外轮廓尺寸，影响周边部件的安装间隙。接口位置的密封面设计了0.5mm的压缩量预留，配合标准的橡胶密封圈可以在-40℃到120℃的工作温度范围内保持可靠密封，适配不同地域的使用环境，不会因为低温导致密封件硬化失效，也不会因为发动机舱高温导致密封件过早老化。
