大直径法兰连接结构三维设计

　　在化工、电力、供热等行业的管路系统与承压设备设计中，法兰是实现管路分段连接、设备端口对接的核心基础部件，其设计合理性直接决定整个系统的密封可靠性与运行安全性。本次设计的大直径法兰结构，主要面向大口径管路对接、压力容器端盖连接、换热设备筒体连接等重载密封场景，这类场景普遍存在介质压力波动、温度交变、径向载荷复杂的工况特点，对法兰的刚度、密封面平整度、螺栓孔位置精度都有极高要求。

　　从实际应用场景来看，这类725mm直径的法兰，常应用于中型换热设备的筒体对接、循环水系统大口径主管道连接、热风管路的分段拼接，部分低压工况的压力容器端盖也会采用同规格法兰结构。不同于小口径法兰的紧凑设计，大直径法兰在运行中更容易出现因螺栓预紧力不均导致的密封面翘曲问题，因此设计阶段需要充分考虑法兰盘的刚度分布，避免局部应力集中导致的密封失效。

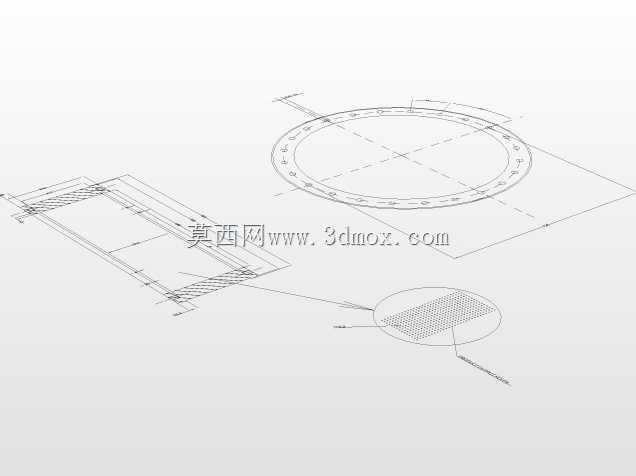

　　设计过程中，首先确定法兰的核心连接尺寸：法兰适配的圆柱筒体直径为725mm，这一尺寸决定了法兰的内孔加工基准，所有螺栓孔的分布圆都需要与该内孔保持严格同轴，否则安装时会出现筒体错位、密封垫压合不均的问题。螺栓连接采用M20规格的螺纹，螺距设定为1.5mm的细牙螺纹，细牙螺纹的自锁性能更好，在设备长期运行产生振动的工况下，能有效降低螺栓松动的风险，适合中低压工况下的长期密封连接。螺栓孔总数设置为24个，沿法兰圆周方向均匀分布，24个连接点的布局可以让密封面的压合力分布更均匀，避免相邻螺栓间距过大导致的密封面间隙，同时也能将单个螺栓承受的预紧力控制在合理范围内，降低螺栓断裂、法兰盘局部压溃的风险。

　　在结构设计思路上，法兰盘的厚度需要匹配螺栓预紧力与介质压力产生的弯矩，避免法兰盘在预紧状态下出现过度变形。密封面采用突面结构，这种结构加工难度低，适配常用的非金属平垫片、缠绕式垫片，安装时对中的容错率更高，适合现场施工条件复杂的工程场景。螺栓孔采用通孔设计，孔径比螺栓公称直径大1-2mm，既可以补偿加工过程中产生的微小位置误差，也能在安装时给螺栓穿入留出调整余量，降低现场安装的难度。

　　从安装边界来看，设计时需要预留足够的螺栓操作空间，24个M20螺栓的拧紧需要采用定扭矩扳手按照对角顺序分步加载，因此法兰外侧需要留出至少两倍螺栓长度的操作空间，避免相邻管路或设备结构干涉扳手操作。同时法兰与筒体的焊接位置需要做坡口处理，保证焊透深度满足承压要求，焊接后需要对法兰密封面进行二次车削加工，消除焊接变形带来的平面度误差，确保密封垫能均匀受压。

　　实际选型应用时，需要根据管路内的介质压力、温度、腐蚀特性匹配对应的垫片材质与螺栓材质，比如高温工况下需要采用耐高温的缠绕垫片与合金螺栓，腐蚀介质场景下需要在法兰密封面做防腐衬层。这类大直径法兰的三维建模过程中，需要重点保证螺栓孔的位置度公差，所有孔位的角度误差需要控制在0.1度以内，分布圆直径误差控制在0.2mm以内，否则现场安装时会出现螺栓无法穿入的问题，直接影响施工进度。建模时采用圆周阵列的方式生成螺栓孔，能有效保证孔位的均匀分布，同时也方便后续根据工况调整螺栓数量与规格，快速生成不同参数的法兰变体结构，适配不同的设计需求。
