机架式储能电池组柜体结构设计

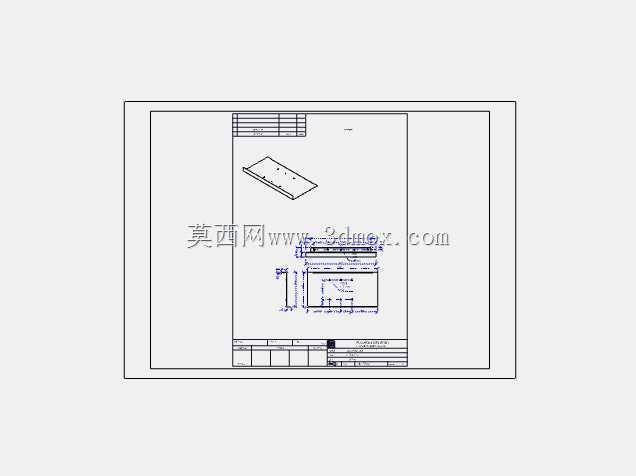

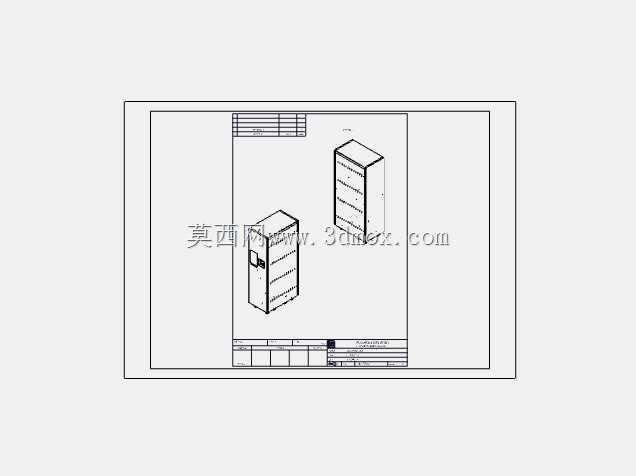

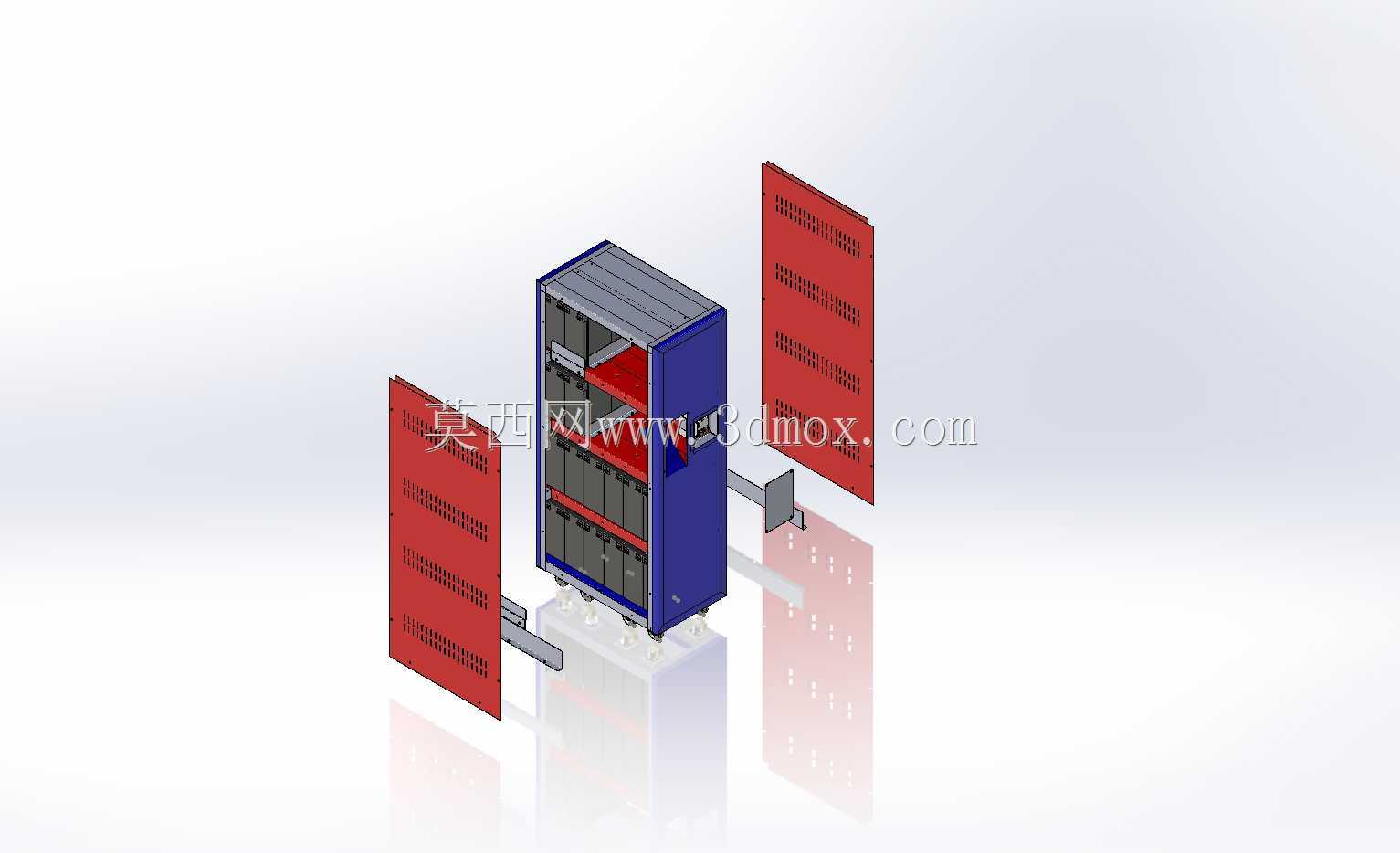

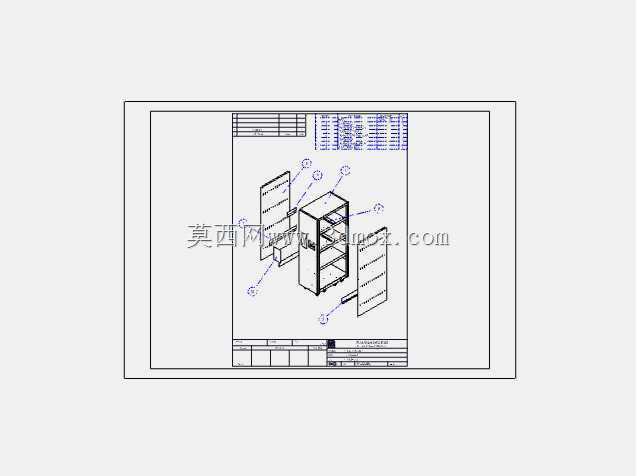

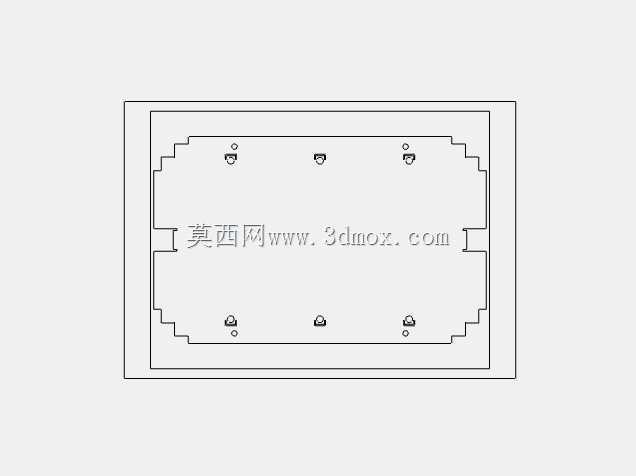

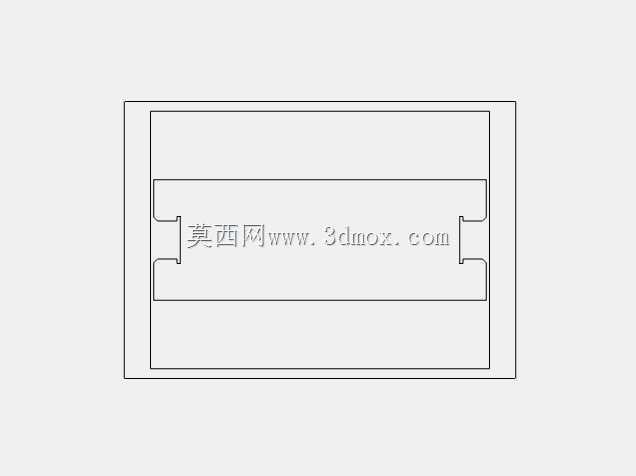

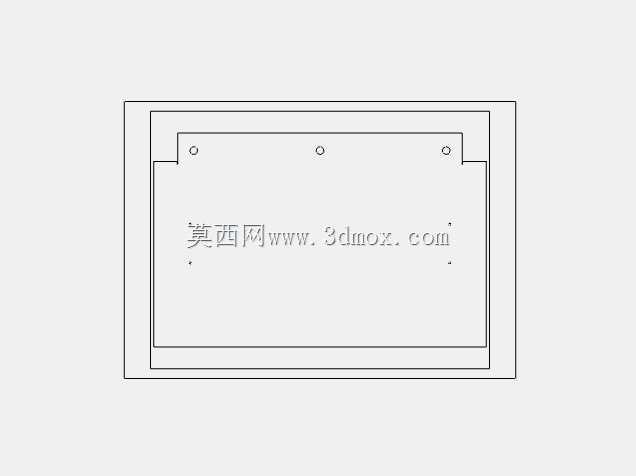

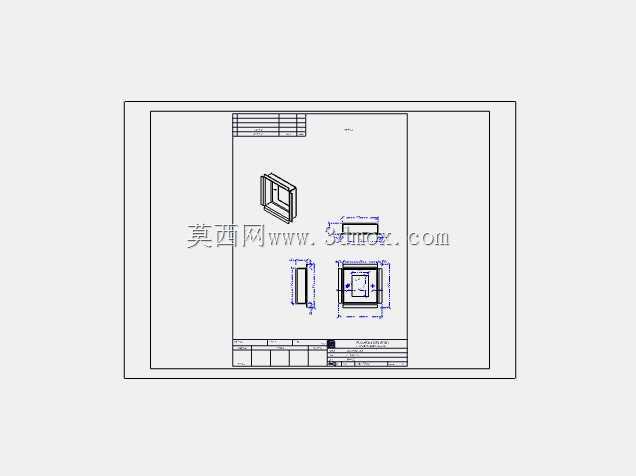

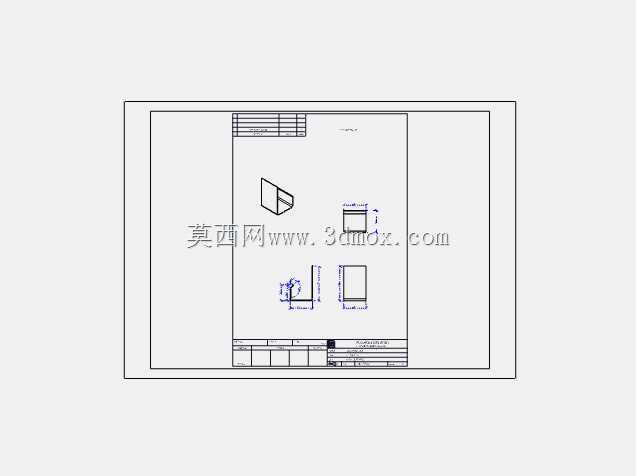

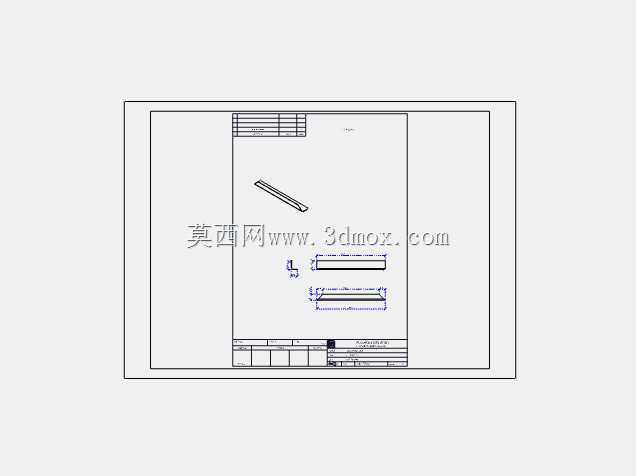

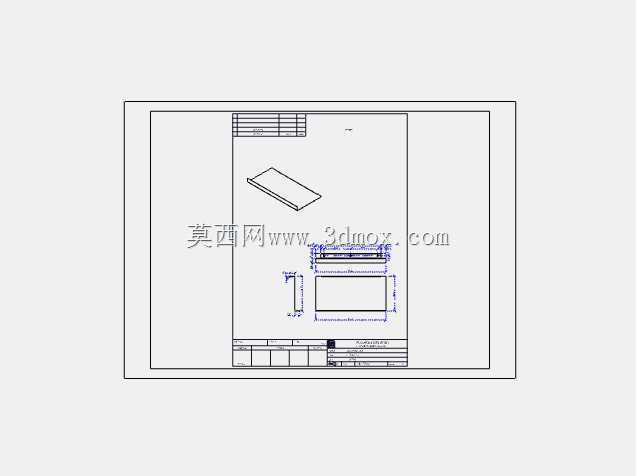

　　该结构针对离网场景下的应急供电储能需求设计，适配户外太阳能供电系统、应急照明配套的电能存储环节，可直接安装在标准通讯或电力机柜机架位中，为离网状态下的照明负载、小型传感设备提供稳定的直流电能输出。柜体采用前后双开门结构，前门与后门均为带密集通风孔的钣金面板，既满足内部电池组充放电过程中的自然散热需求，又能通过面板的结构强度阻挡外部异物触碰内部带电部件，防护等级适配室内非淋雨安装场景。内部采用分层托架设计，每层托架预留标准电池模组安装位，可根据容量需求灵活配置电池数量，托架边缘设计有走线槽位，动力线与采样线可沿槽位规整排布，避免线缆挤压、缠绕带来的安全隐患。

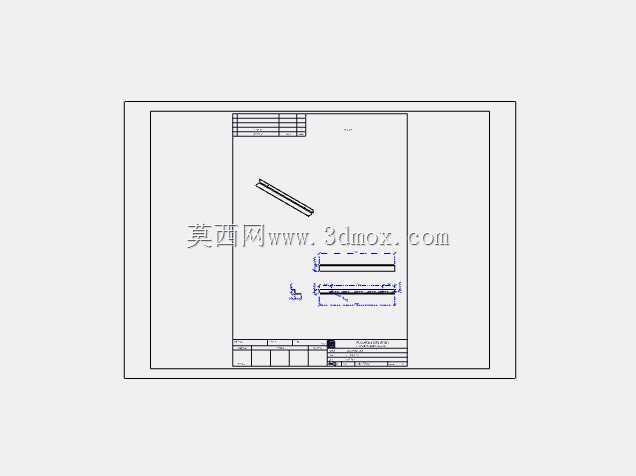

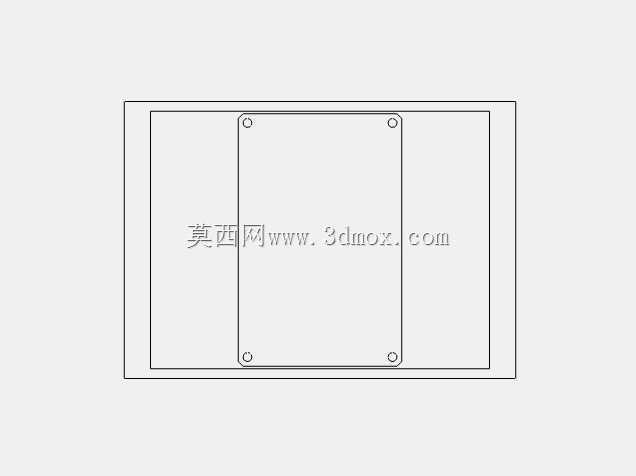

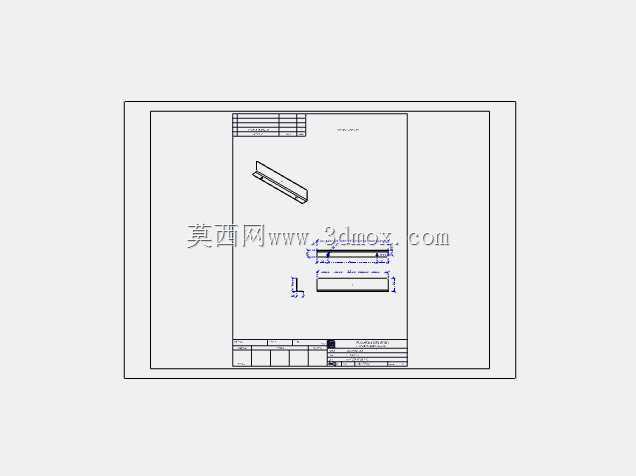

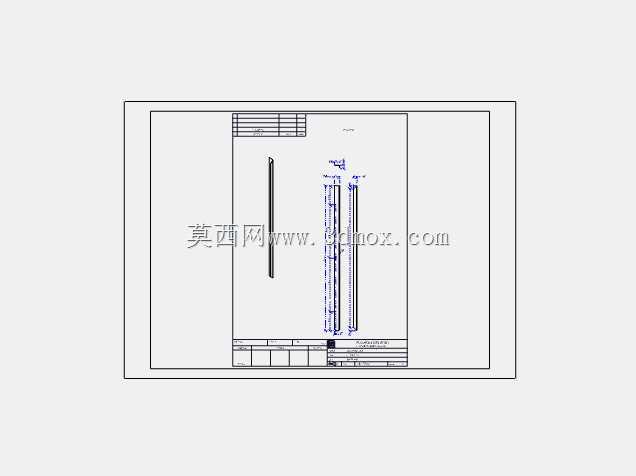

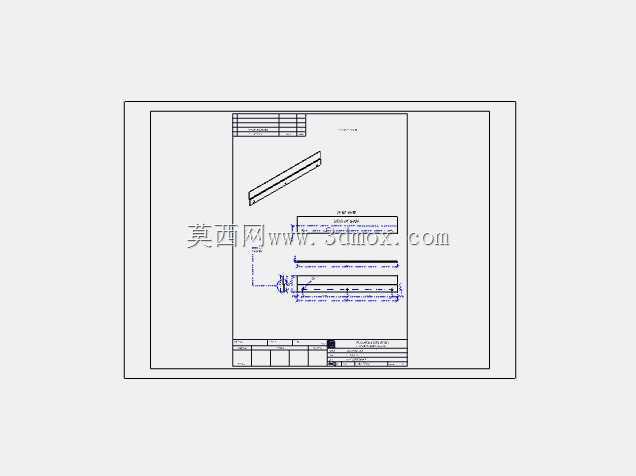

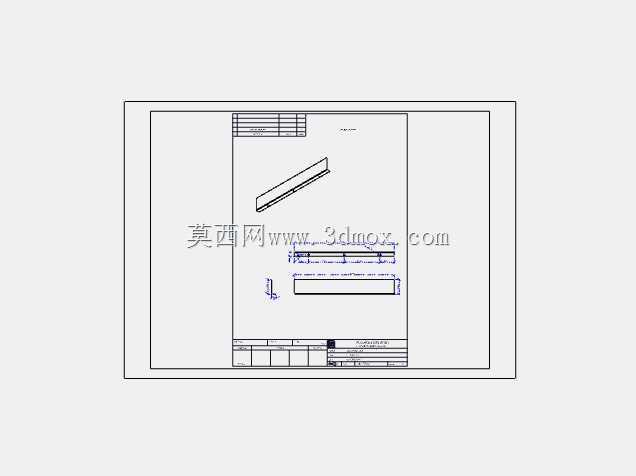

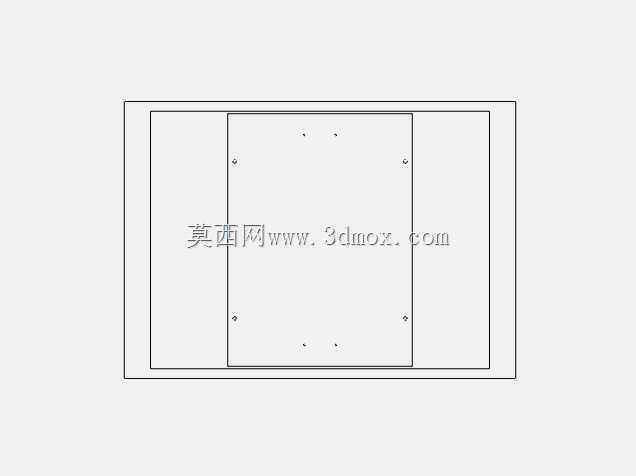

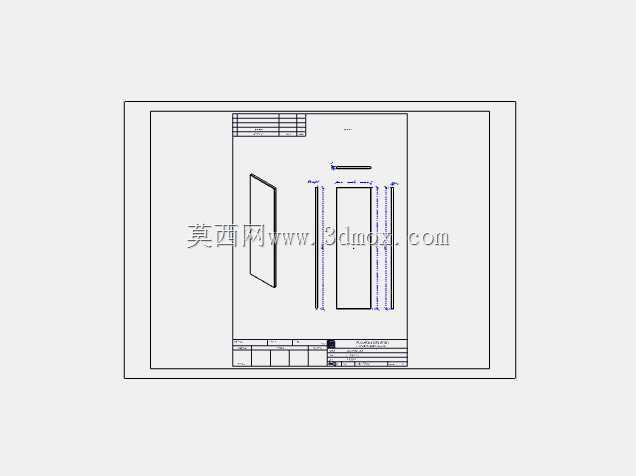

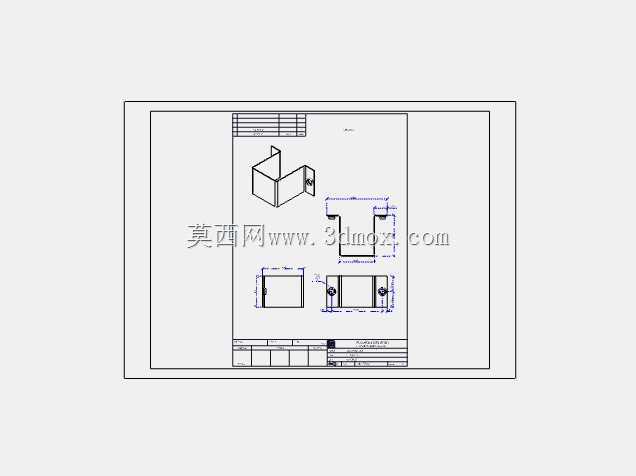

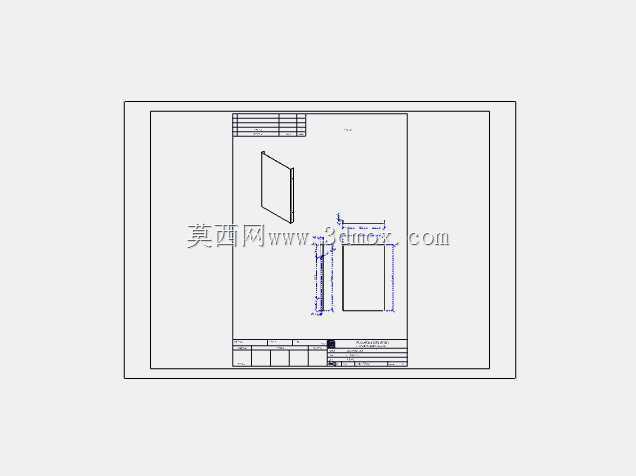

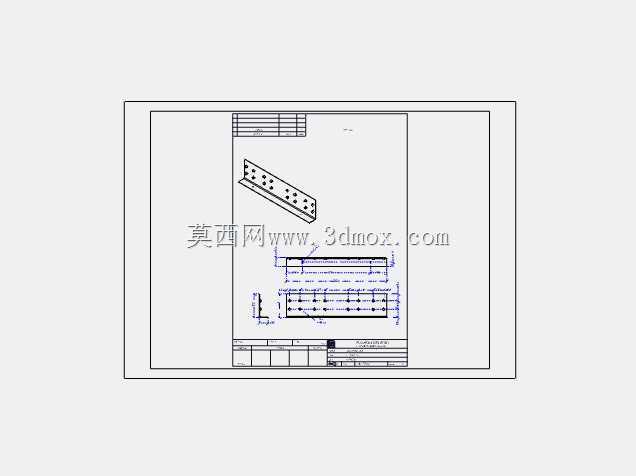

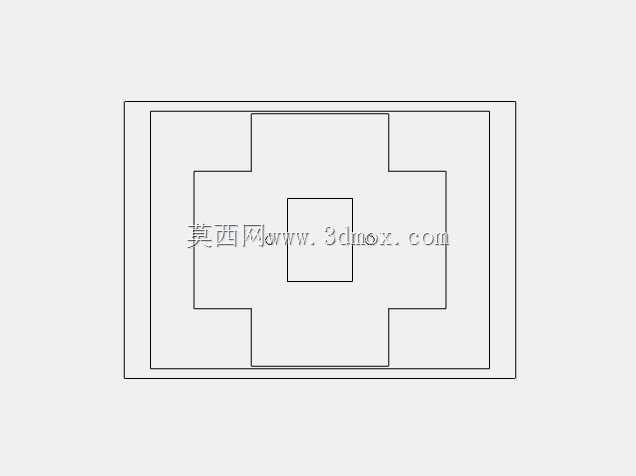

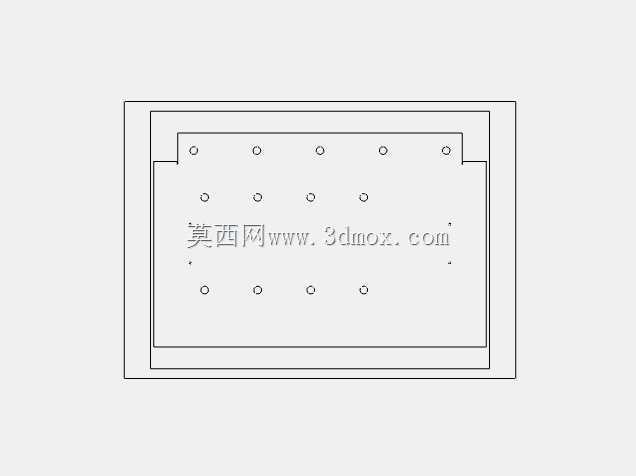

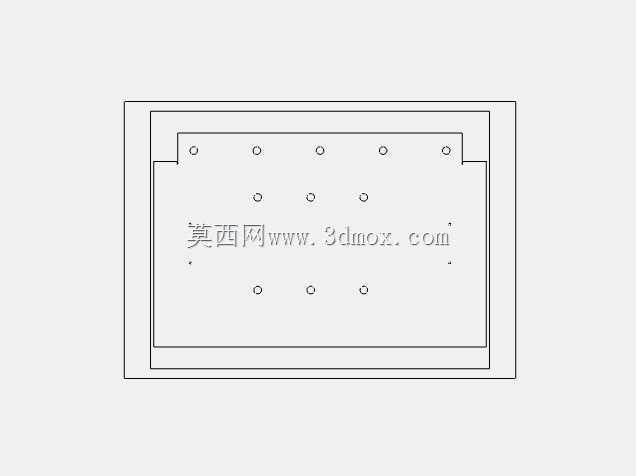

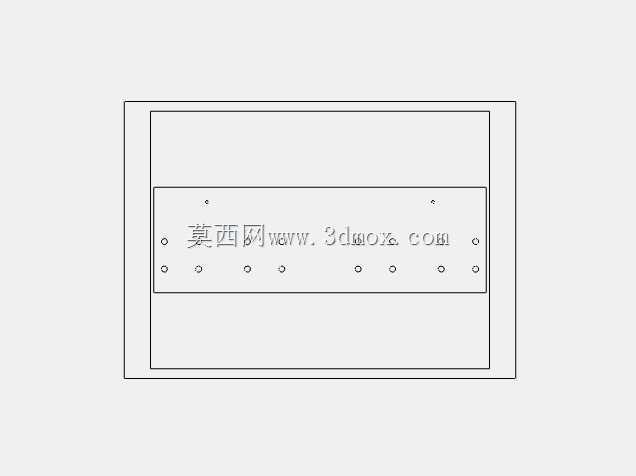

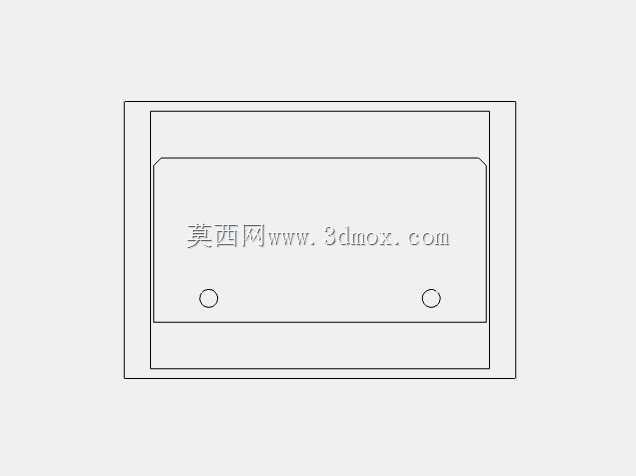

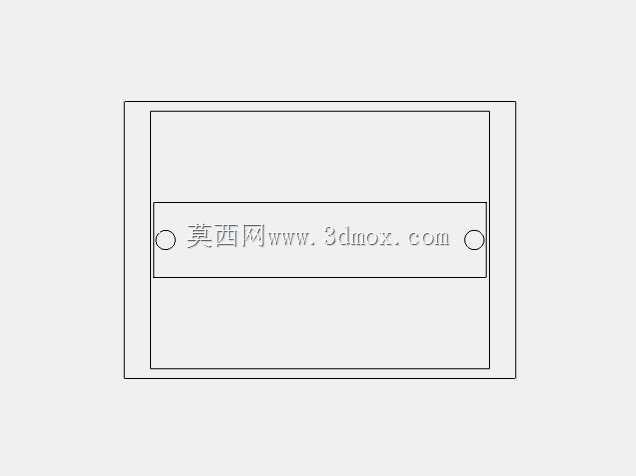

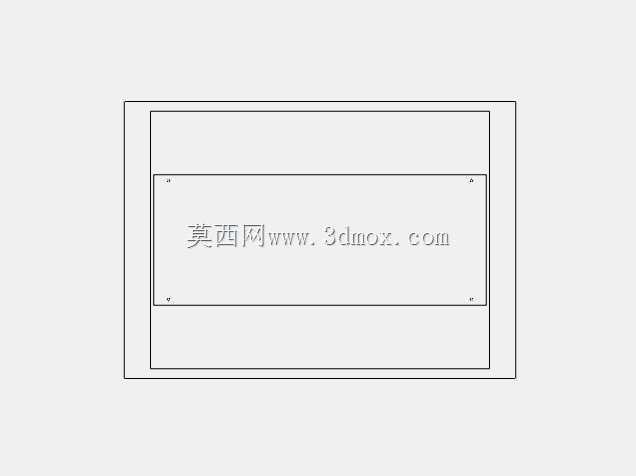

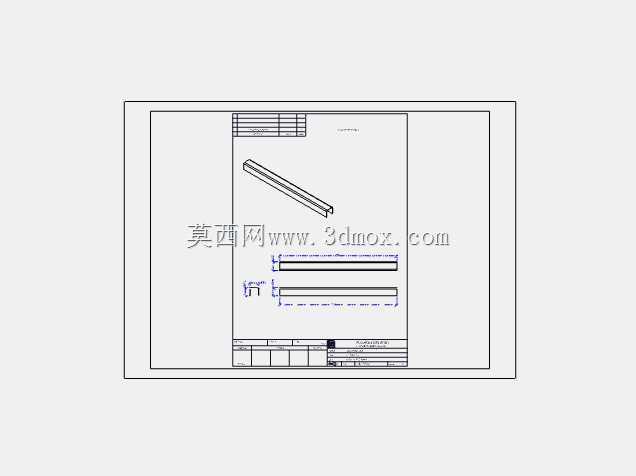

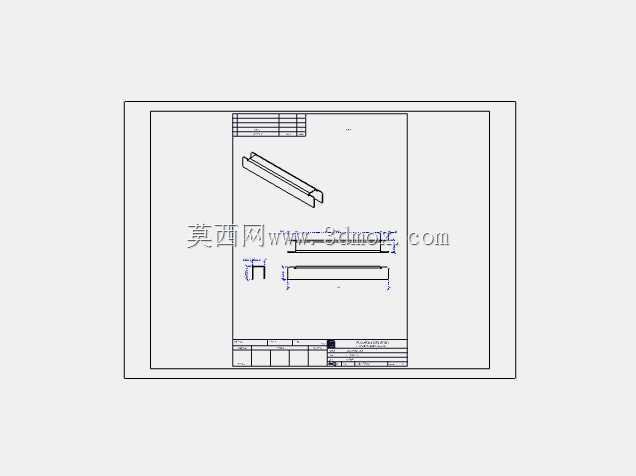

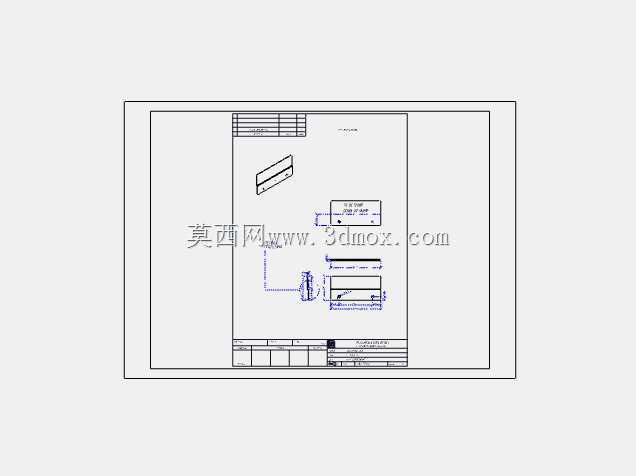

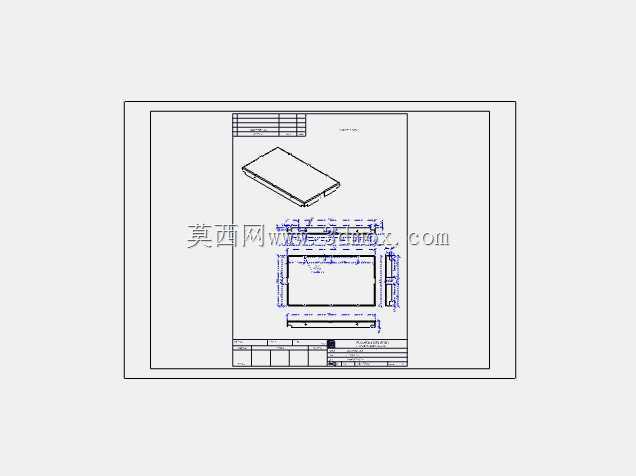

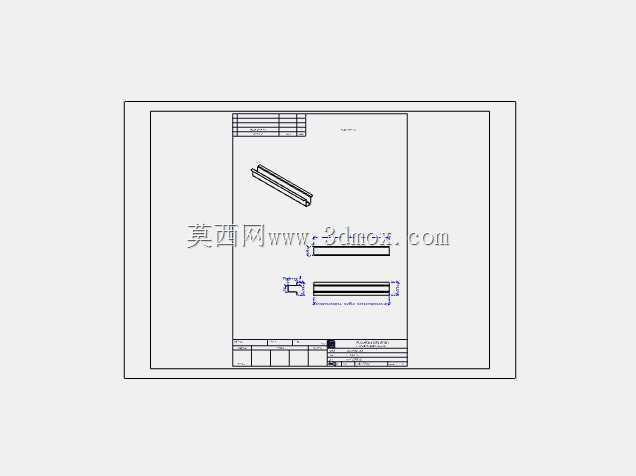

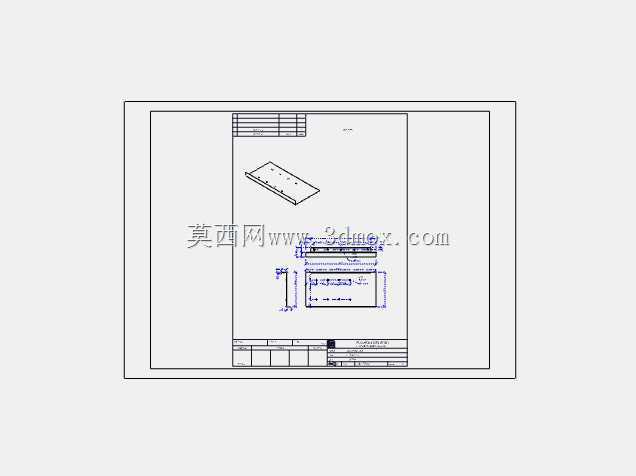

　　柜体主框架采用折弯钣金拼接结构，立柱上预留等距安装孔位，可适配不同高度的电池模组安装，整体安装边界符合19英寸标准机架的安装尺寸要求，深度方向预留足够的接线操作空间，无需额外扩展安装位即可完成现场接线作业。侧板为整体式钣金结构，与框架通过螺丝紧固连接，拆卸方便，便于后期对内部电池模组进行维护更换。柜体底部设计有定位导向结构，推入机架时可沿机架导轨顺滑滑入，到位后通过前部的固定耳与机架立柱锁合，避免设备运行过程中出现移位。设计过程中重点考量了电池组的重量承载需求，每层托架的折弯边做了加强筋处理，可承载多块铅酸或锂电池模组的重量，长期使用不会出现托架变形下垂的问题。

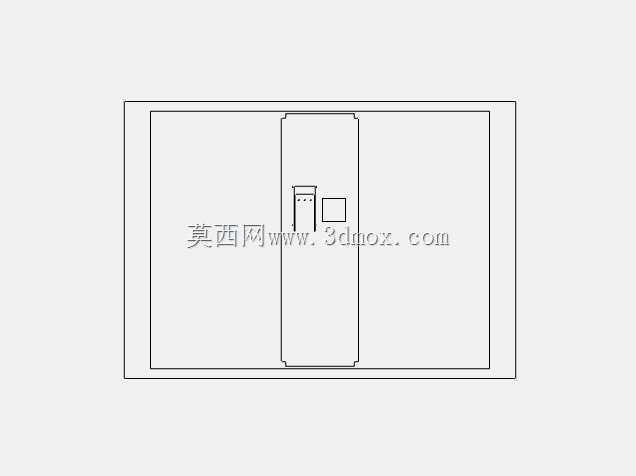

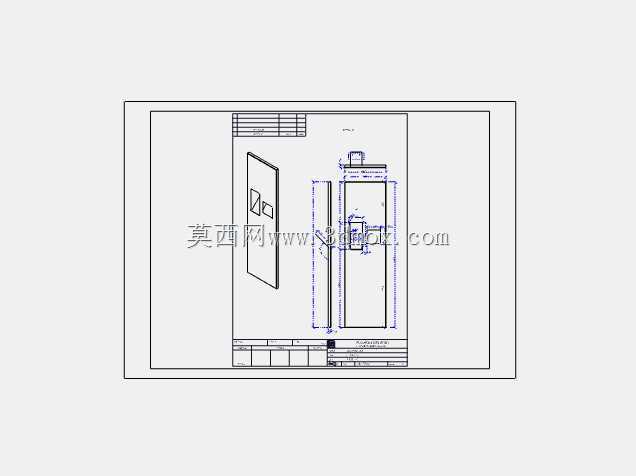

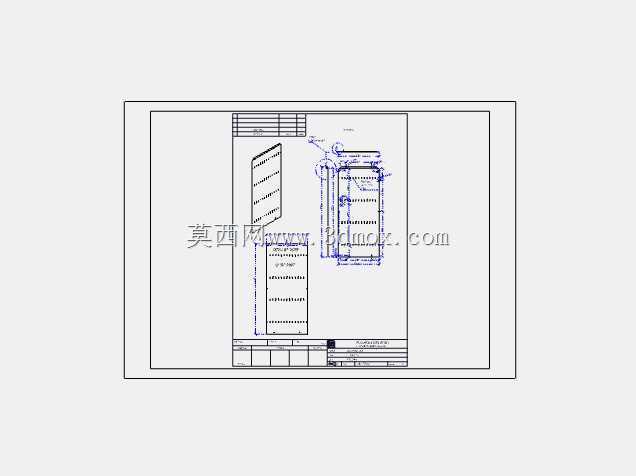

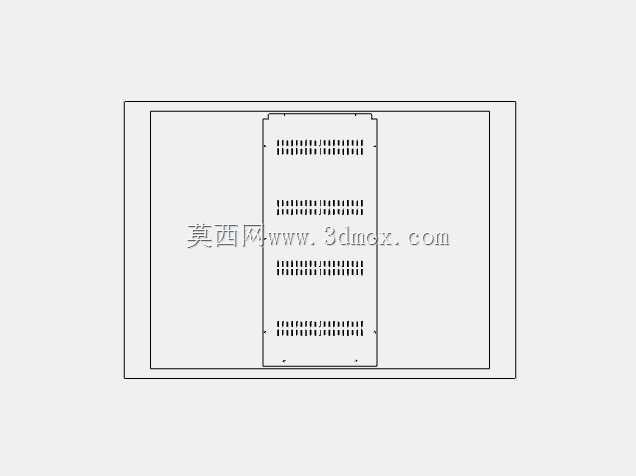

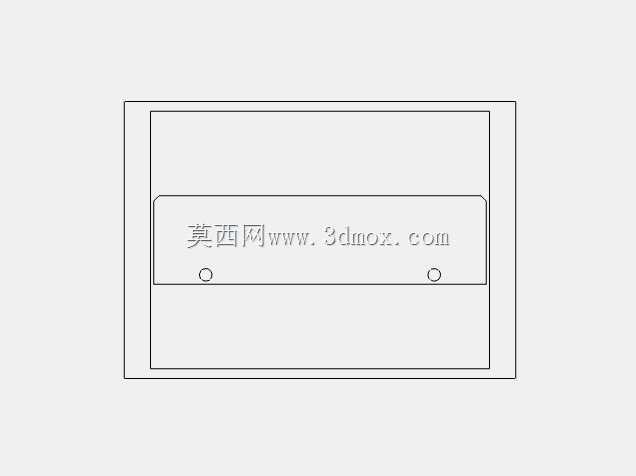

　　前后门的通风孔采用矩阵式排布，开孔率经过核算，既保证足够的通风散热面积，又不会大幅降低门板的结构强度，门板与框架之间预留有密封间隙，可形成自然对流风道，带走电池充放电过程中产生的热量，避免内部积热导致电池寿命衰减。柜体前部预留有断路器、状态指示灯的安装位，可根据实际需求配置配电元件，无需额外开孔即可完成配电部件的集成，减少现场二次加工的工作量。内部的电池模组安装位设计有防呆结构，电池放入时可快速定位，避免正负极接反的安装失误，每个安装位旁预留有扎带固定孔，电池放入后可通过扎带进一步固定，防止运输或移动过程中电池出现窜动。

　　整体结构在满足功能需求的前提下尽可能简化加工工艺，所有钣金件均采用常规折弯、冲压工艺即可加工，无需特殊模具，可有效降低加工制造成本，适配小批量定制化的生产需求。安装时只需将柜体整体推入对应机架位，锁合前部固定螺丝，完成内部电池的接线与固定即可投入使用，后期维护时可单独打开前门或后门进行操作，无需将整个柜体从机架中抽出，大幅降低后期运维的操作难度。
