多抽式柜体联锁结构三维设计

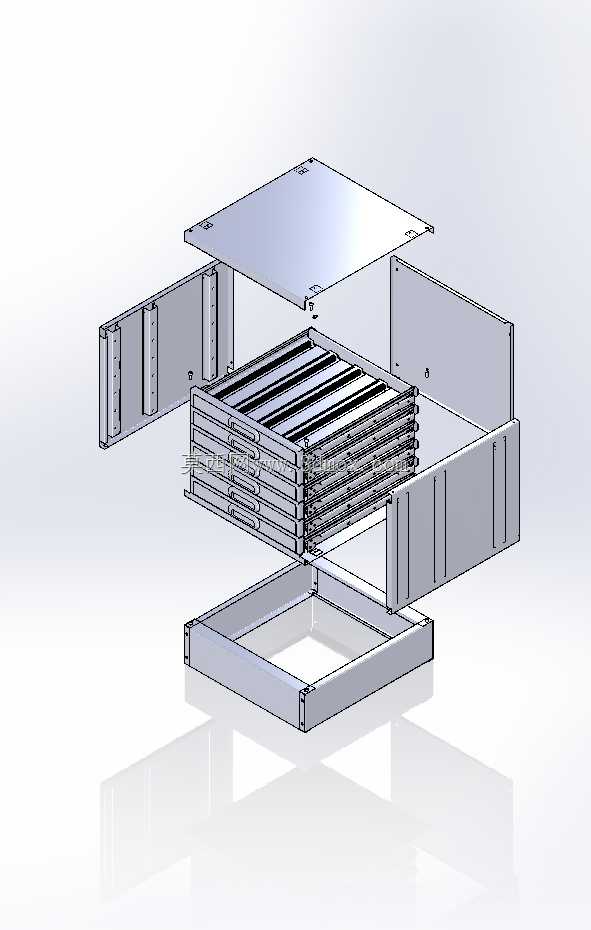

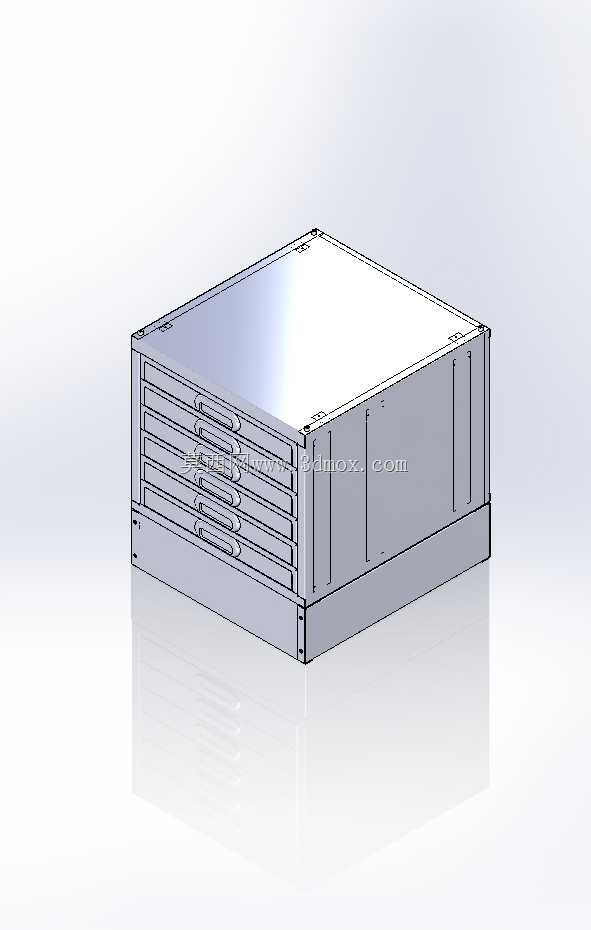

　　在工业电气柜、通讯设备柜、测试仪器机箱这类多抽屉排布的柜体场景里，联锁结构的可靠性直接决定了内部器件的运维安全与操作规范性——很多现场运维事故都源于多抽屉同时拉出导致的柜体重心偏移、内部接线拉扯断裂，或是非授权抽屉被随意开启引发的器件误碰、参数篡改。这套多抽式柜体联锁结构，正是针对这类密集排布抽屉柜体的实际使用痛点完成的结构设计，适配标准19英寸机架式安装场景，整体采用堆叠式钣金拼接结构，单套联锁可覆盖五层横向排布抽屉的锁止控制。

　　从实际安装边界来看，整体外形遵循标准机架柜体的宽度模数，柜体主体采用1.5mm厚冷轧钢板折弯成型，侧边预留M6规格的机架安装孔位，孔位间距严格匹配通用工业机架的安装标准，无需额外加工转接件即可直接固定在标准机柜立柱上；柜体深度方向预留了30mm的后部走线空间，可容纳电源接线、信号排线的弯折与固定，避免抽屉推拉过程中对线束造成磨损。设计过程中优先考虑了操作的便捷性与锁止的可靠性，联锁机构采用横向连杆式传动结构，每一层抽屉的锁舌与主连杆通过卡槽式结构配合，当任意一层抽屉处于拉出状态时，主连杆会被该层抽屉的触发块顶出，自动锁止其余四层抽屉，从机械结构上杜绝了多抽屉同时开启的风险，无需额外增加电气联锁元件，纯机械结构的故障率远低于电控联锁方案，适配高温、高湿、强电磁干扰的工业现场环境。

　　抽屉的滑动配合面采用了折弯翻边结构，无需额外加装重型滑轨即可实现顺畅推拉，翻边接触面做了R1.5的圆角处理，避免推拉过程中出现卡顿、刮擦漆面的问题；每一层抽屉的前面板预留了标识牌粘贴位与拉手安装孔，拉手采用内嵌式弧形结构，不会突出柜体正面影响相邻设备的安装，同时避免运维人员走动时被突出部件刮蹭。柜体顶部采用可拆卸式盖板设计，盖板通过四颗M4沉头螺丝与柜体框架固定，拆卸后可直接对内部联锁连杆进行调试、维护，无需将整个柜体从机架上拆下，大幅降低后期运维的工作量；柜体底部预留了接地螺柱安装位，可直接连接机柜接地排，满足电气设备的安全接地要求。

　　在结构强度校核阶段，针对单抽屉满载5kg器件的工况做了形变仿真，抽屉满载拉出时前端最大形变量控制在0.3mm以内，不会出现抽屉下垂、锁舌卡滞的问题；联锁机构的关键传动部件采用POM材质加工，具备自润滑特性，长期往复推拉无需额外加注润滑脂，避免润滑脂挥发对内部电子器件造成污染。这套结构可直接适配电源测试柜、信号转接柜、工业控制机箱等多类机架式设备的柜体设计，建模过程中所有配合面均预留了合理的公差带，钣金折弯件的展开尺寸严格遵循冷轧钢板的折弯系数计算，加工出的实物无需反复修配即可完成装配，联锁动作的触发行程控制在8mm，抽屉推入到位后会自动触发锁止，无需额外操作锁扣，操作逻辑符合一线运维人员的使用习惯。针对不同的柜体排布需求，这套联锁结构还可通过调整主连杆的长度、增减锁舌卡槽的数量，适配3-8层抽屉的柜体设计，框架部分的钣金结构可根据实际安装深度调整折弯尺寸，无需重新设计核心联锁传动结构，具备较强的通用性，可大幅缩短同类柜体产品的开发周期。
