立式液压驱动鲜橙榨汁提取装置结构设计

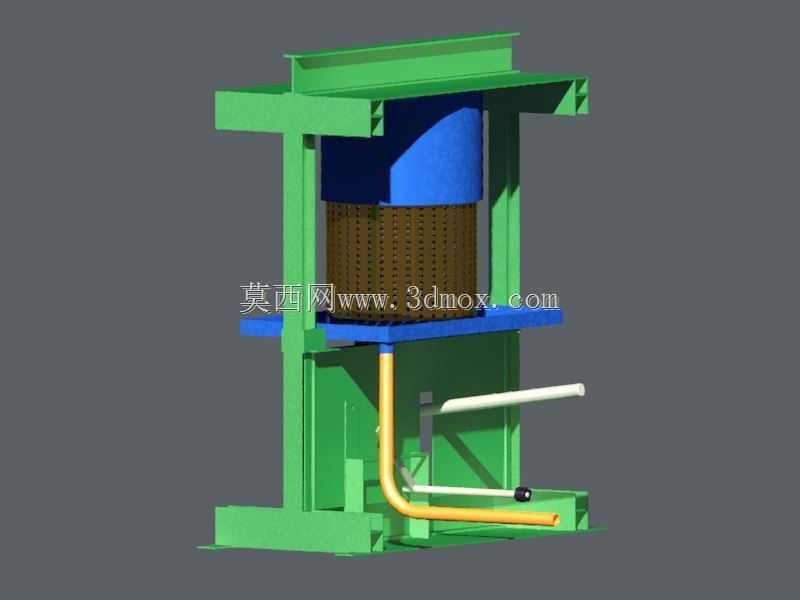

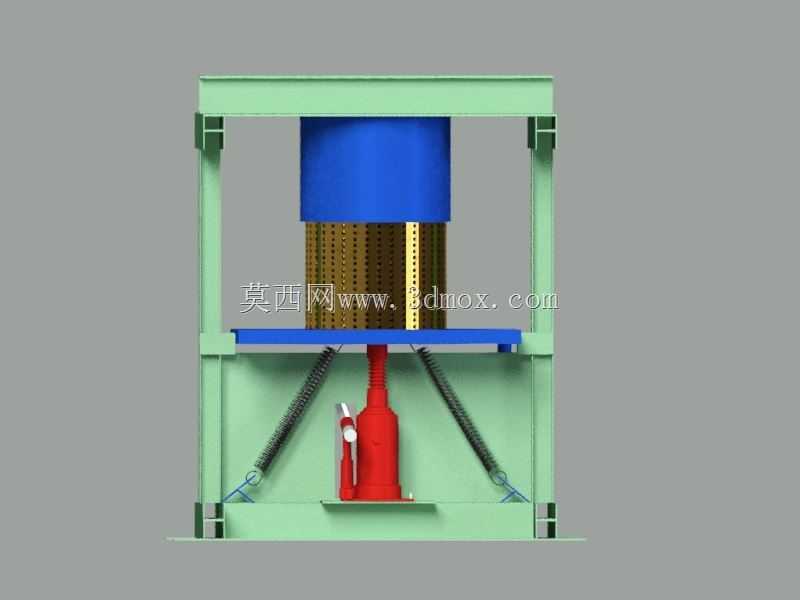

　　该设备主要面向小型鲜果加工门店、家庭式作坊的鲜橙类柑橘属水果榨汁作业场景，区别于高速离心式榨汁设备，采用低速静压压榨的作业逻辑，能最大程度保留果汁中的风味物质与营养成分，避免高速切削带来的果肉氧化、分层问题，压榨过程中不会产生过多细碎果渣混入汁液，成品果汁的澄清度更高，也减少了后续过滤工序的工作量。设备整体采用立式框架式承载结构，四根立柱配合上下两层安装板形成封闭的受力腔体，所有承载部件均采用型材焊接后做表面防锈喷涂处理，框架两侧对称布置复位拉伸弹簧，用于压榨作业完成后带动压盘自动回位，无需额外设置回位驱动机构，简化了整体传动链路，降低了设备故障概率。

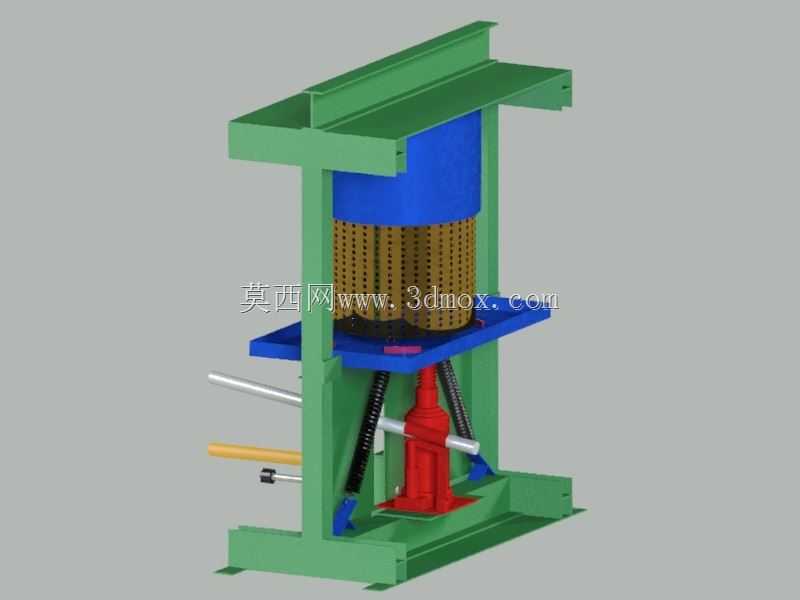

　　核心压榨执行单元采用手动液压千斤顶作为动力源，这种动力配置不需要外接电源或气源，设备摆放不受场地管线限制，移动灵活，作业时通过手动压杆即可逐步输出稳定的下压力，压力输出线性可控，操作人员可根据水果的成熟度、果肉硬度灵活调整下压行程与压力大小，避免压力过大压碎果籽导致果汁出现苦涩味。压榨工位的核心过滤组件采用两层不同孔径的筛网结构，上层为直径2.5毫米的大孔硬质承托筛网，用于承载整果或分切后的果块，承受压榨过程中的主要轴向压力，避免果块在受压过程中整体移位；下层为直径1.5毫米的细密软管筛网，用于阻隔压榨过程中脱落的果囊白皮、果籽等固体杂质，过滤后的汁液顺着筛网下方的导流斜面汇集到中部出液口，通过外接软管直接输送到收集容器中，整个汁液输送路径无卫生死角，拆卸冲洗十分方便，符合食品接触设备的清洁要求。

　　设备的安装边界十分紧凑，整体占地尺寸不足0.3平方米，放置在普通操作台面即可完成安装使用，不需要额外做地基固定，框架底部设置有四个可调橡胶支脚，可根据台面平整度调整设备水平度，避免压榨过程中出现受力倾斜、设备晃动的问题。设计过程中重点校核了框架立柱的抗弯强度与上下安装板的抗压变形量，在最大压榨行程下，上安装板的中部形变量控制在0.2毫米以内，不会出现因板件变形导致压盘卡滞、筛网受力不均的问题；两侧复位弹簧的预紧力经过匹配计算，既能够保证压盘回位顺畅，也不会在压榨过程中额外增加液压单元的负载，手动操作的作用力控制在普通人可轻松操作的范围内，不需要借助额外加力杆。

　　设备的接料腔采用敞口式设计，投放水果时不需要复杂的定位操作，将分切后的橙块切面朝下放置在承托筛网上即可启动压榨，单次压榨可处理3-5个中等大小的鲜橙，作业完成后抬起液压千斤顶的泄压阀，压盘在弹簧拉力作用下自动抬升回初始位置，即可清理筛网上残留的果渣，整个作业循环耗时不超过2分钟，单人即可完成全部操作。考虑到食品加工场景的使用需求，所有与果汁、果块接触的部件均采用食品级材质制作，筛网、压盘、出液管路均可快速拆卸，日常清洁时可直接将接触部件拆下冲洗，不存在清洁盲区，避免长期使用后残留果渣滋生细菌。设备的液压单元采用独立模块化安装，通过螺栓固定在下安装板的中心位置，与接料区域完全隔离，压榨过程中不会出现液压油渗漏污染果汁的问题，液压单元的维护保养也十分便捷，定期补充液压油即可长期稳定使用，不需要复杂的专业维护操作。
