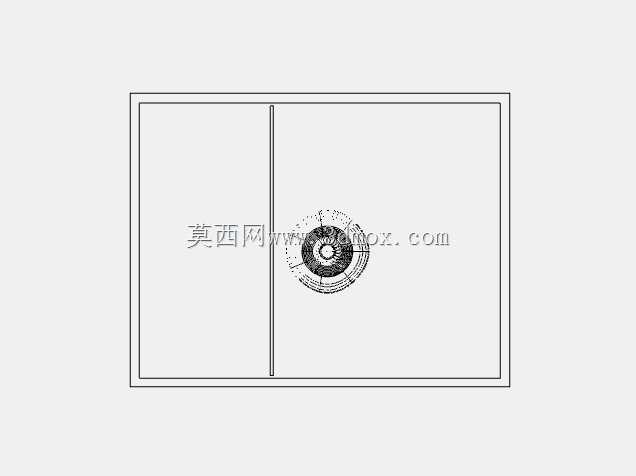

AutoCAD设计的喷气螺旋桨结构

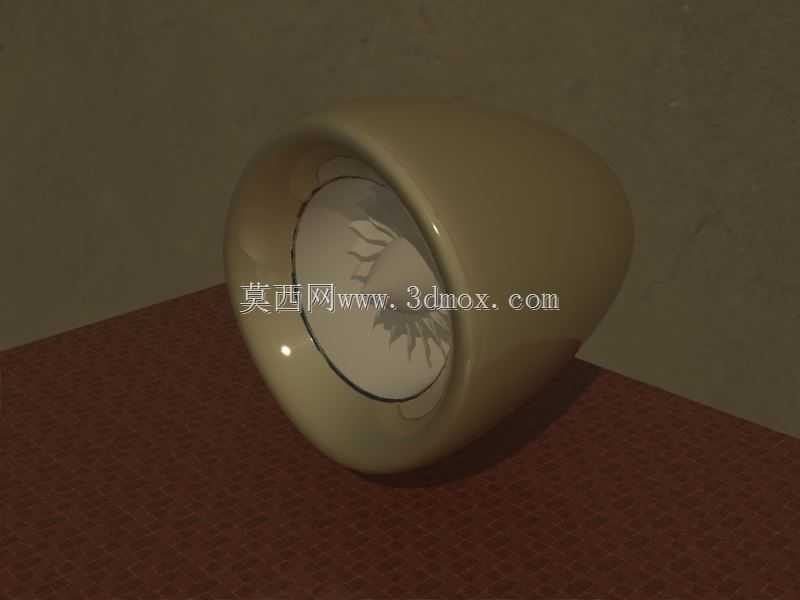

在航空推进、小型喷气动力设备以及特种流体输送系统的结构设计环节，喷气螺旋桨作为核心动力转换部件，其结构合理性直接决定整套动力系统的推进效率、运行稳定性与服役寿命。不同于常规外露式螺旋桨的结构逻辑，这款采用包覆式整流构型的喷气螺旋桨，在设计之初就针对高速气流工况下的紊流抑制、推力输出平顺性做了专项优化，整体外轮廓采用连续变曲率的椭球形整流罩设计，将桨叶完全包裹在整流腔体内部，避免高速运转时桨叶叶尖与外部空气直接作用产生的涡流损耗，同时也能降低异物撞击桨叶带来的结构失效风险。

从实际应用场景来看，这类结构的喷气螺旋桨既可以适配小型无人喷气飞行器的动力单元，也能经过参数调整后应用在管道内部的流体增压输送场景，或是作为特种风洞设备的气流发生部件使用。在结构设计思路上，首先要平衡整流罩的气动外形与内部桨叶的旋转空间边界：整流罩的进气端开口直径需要匹配桨叶的有效做功直径，既不能因为开口过小限制进气流量导致推力损失，也不能因为开口过大破坏整流罩的流线型增加外部风阻；罩体的内壁曲面需要顺着桨叶旋转时的气流导出方向做渐扩式过渡，让桨叶搅动产生的高压气流能够沿着罩体内壁顺畅向出口端汇聚，减少气流在腔体内部的折返紊流。

桨叶本身的翼型截面选择需要结合目标转速区间做匹配，针对中高转速工况的应用场景，桨叶的安装角从叶根到叶尖采用非线性渐变设计，叶根位置的安装角更大，适配靠近转轴位置较低的线速度，保证叶根区域也能有效切割气流做功，叶尖位置的安装角逐步收小，匹配叶尖较高的线速度，避免叶尖位置气流攻角过大产生失速。整个桨毂的连接结构采用锥面配合加周向定位销的设计，既能够保证与动力输出轴的同轴度精度，降低高速旋转时的动不平衡量，也能传递足够的扭矩，避免大推力输出时桨叶与转轴之间出现相对滑移。

在安装边界的尺寸控制上，整流罩的最大外径需要匹配安装载体的接口尺寸，比如适配小型飞行器时，罩体最大外径不能超过机身的最大截面宽度，避免额外增加飞行阻力；罩体的总长度需要控制在动力舱的预留安装空间内，同时要预留出后端与喷口连接的法兰安装位，法兰上的连接孔位采用等角度均布设计，保证连接受力均匀。转轴的伸出端长度需要匹配动力源的输出轴连接深度，同时要在桨毂位置预留动平衡调整的工艺空间，方便装配完成后做整体动平衡校正，将高速旋转时的振动量控制在允许范围内。

细节结构处理上，整流罩的内壁与桨叶叶尖之间的间隙需要严格控制，间隙过大会导致气流从叶尖与罩壁之间回流，降低推进效率，间隙过小则会因为加工误差、运转时的结构形变导致叶尖与罩壁发生刮擦，引发结构损坏。罩体的进气端边缘做圆弧钝化处理，避免尖锐边缘在高速气流下产生气流分离，同时也能降低进气端的风噪。桨叶的表面粗糙度需要控制在较低水平，减少气流与桨叶表面的摩擦阻力，提升能量转换效率。整个结构的重量分布需要围绕转轴做对称设计，避免出现偏重导致的运转振动，在满足结构强度要求的前提下，尽量降低非受力位置的材料厚度，控制整体转动惯量，提升动力响应速度。

在实际选型适配过程中，需要根据目标推力需求、动力源的转速扭矩参数调整桨叶的数量、翼型以及整流罩的进出口直径比，比如针对大推力低转速的应用场景，可以适当增加桨叶数量，加大整流罩的出口收敛比，提升低速状态下的推力输出；针对高转速小推力的场景，则可以减少桨叶数量，优化整流罩的流线型降低风阻，适配高速运行需求。整个结构的连接部位都做了圆角过渡处理，避免应力集中，提升结构的抗疲劳性能，保证长时间高速运转下的结构可靠性。
